Контактор электромагнитный нереверсивный ПМ12-040150 УХЛ4 В 380В (3з+2р) - 3з+2р КашинЗЭА 050150320ВВ380000010

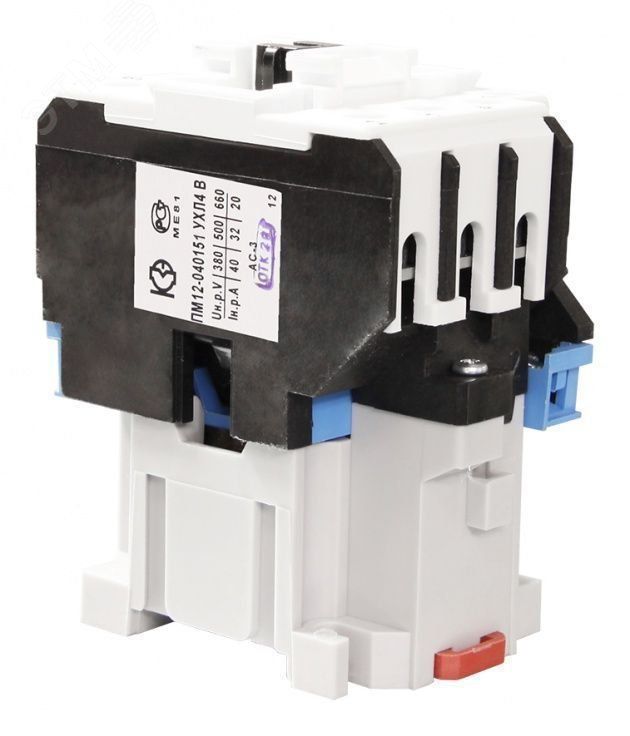

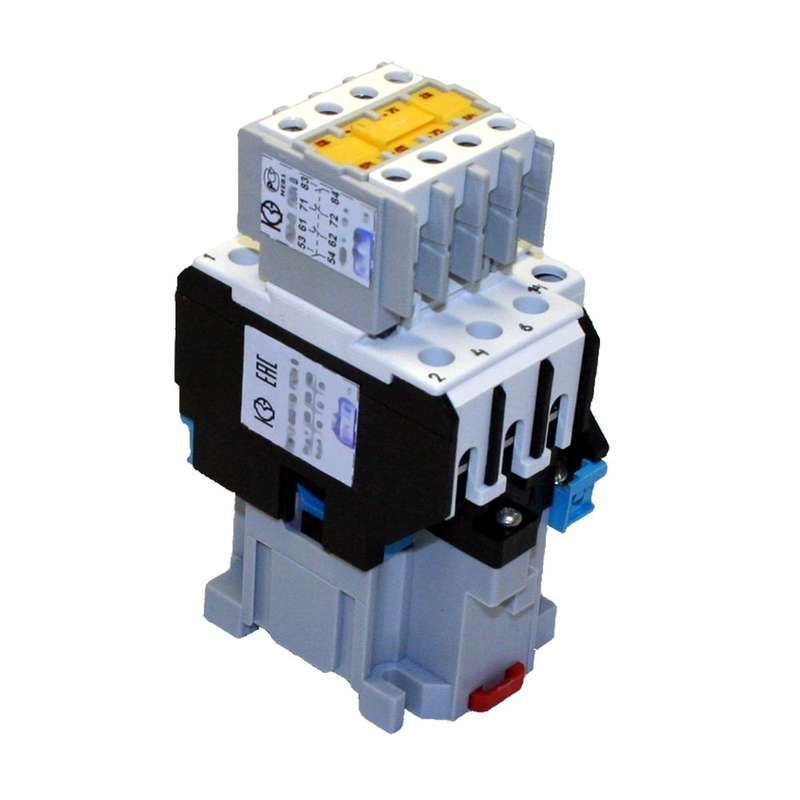

Контактор электромагнитный нереверсивный ПМ12-040150 УХЛ4 - устройство для дистанционного включения и выключения трёхфазных электродвигателей с короткозамкнутым ротором. Бренд КЗЭА и артикул ПМ12-040150 указывают на серийную модель, предназначенную для стационарных систем управления с питанием 380 В переменного тока.

Назначение и область применения

Контактор электромагнитный нереверсивный ПМ12-040150 УХЛ4 используется для коммутации силовой цепи электродвигателей мощностью до 18,5 кВт. Он применяется в схемах автоматического управления, где требуется удалённое включение/выключение нагрузки без реверса. Подходит для промышленных установок: насосов, вентиляторов, конвейеров, компрессоров. Не предназначен для частого пуска-останова или реверсирования двигателя.

Технические характеристики

• Номинальный ток: 40 А - способен безопасно коммутировать нагрузку до этого значения в рабочем режиме.
• Напряжение питания катушки: 380 В переменного тока - требует именно такого напряжения для срабатывания; не работает от постоянного тока или других значений.
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать базовые схемы управления, включая блокировки и сигнализацию.
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до этой величины, но катушка рассчитана только на 380 В.
• Род тока: переменный (AC) - совместим только с сетями 50–60 Гц.
• Способ монтажа: монтажная плата - крепится на печатной плате или щите через отверстия, не имеет DIN-рейки.
• Тип подключения: винтовые зажимы - требуют качественного затягивания проводов, не поддерживают быстрый монтаж.
• Степень защиты: IP00 - полностью открытое исполнение, не защищено от пыли, влаги и случайного прикосновения.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренно холодным и влажным климатом, без воздействия агрессивных сред.

Совместимость и монтаж

Контактор ПМ12-040150 монтируется исключительно на монтажной плате. Отсутствие DIN-рейки делает его несовместимым со стандартными шкафами управления, использующими рейки. Для подключения используйте провода сечением до 4–6 мм2 - соответствуют винтовым зажимам. Обязательно проверьте соответствие напряжения катушки (380 В) и не подключайте её к 220 В - это вызовет отказ срабатывания. Монтаж должен выполняться в сухом, хорошо вентилируемом месте из-за отсутствия защиты IP00.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и другим отраслевым стандартам на электромагнитные контакторы. Однако из-за степени защиты IP00 запрещается установка в местах с возможным попаданием воды, пыли или доступом посторонних лиц. Работа в условиях повышенной влажности или температур ниже -25C не рекомендована даже при исполнении УХЛ4 - необходимо обеспечить герметизацию корпуса или использование внешней защиты.

Преимущества

• Высокая надёжность механической части - проверенная конструкция серии ПМ12.
• Чёткая коммутация при номинальном токе 40 А - минимальный износ контактов при правильной эксплуатации.
• Наличие двух НЗ контактов позволяет легко организовать блокировочные цепи, предотвращающие одновременное включение нескольких устройств.
• Поддерживает длительную работу при номинальной мощности 18,5 кВт - оптимален для типовых промышленных двигателей.

Ограничения применения

• Не подходит для реверсивных схем - отсутствует функция переключения направления вращения.
• IP00 - нельзя использовать в открытом воздухе, сырых цехах, на улице или в местах с высокой запылённостью без дополнительного кожуха.
• Требуется внешнее тепловое реле для защиты от перегрузки - сам контактор не содержит встроенной защиты.
• Не рекомендуется для частого включения (>120 раз/час) - риск сваривания контактов при многократных пусках.
• Отсутствует возможность установки модульных блоков расширения - количество контактов фиксировано.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня.
• Автоматический пуск вентилятора в HVAC-системе после достижения порога температуры.
• Коммутация конвейера в пищевой промышленности - включение/остановка по PLC-сигналу.
• Система аварийного отключения оборудования при срабатывании датчиков безопасности.

Практические советы

• Обязательно установите ограничитель перенапряжения (ОПН) параллельно катушке - продлит срок службы контактора и защитит контроллер от импульсов.
• Проверяйте момент затяжки винтов - слабый контакт вызывает нагрев, перегрев - выход из строя.
• При использовании в щитах с другими аппаратами соблюдайте минимальные зазоры - контактор греется при работе, нужна вентиляция.
• Не путайте с пускателями - этот контактор не имеет тепловой защиты. Для защиты двигателя добавьте реле перегрузки (например, РТЛ).
• Артикулы ПМ12-040150 и 050150320вв380000010 - это один и тот же продукт. Уточняйте номер при заказе, чтобы избежать задержек.
