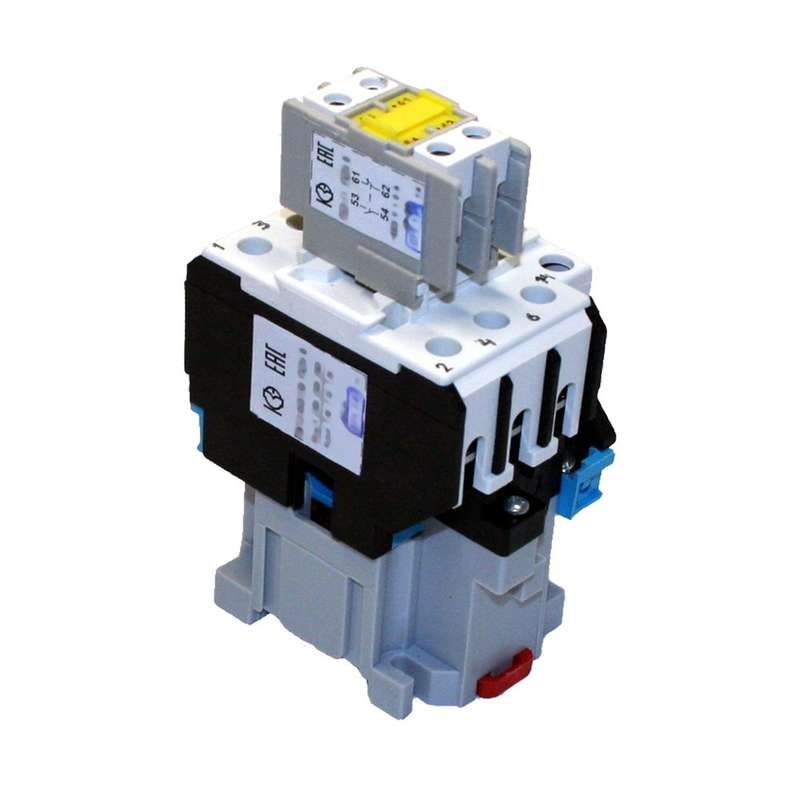

Контактор электромагнитный ПМ12-040150 УХЛ4 В, 220В, (2з+1р) - 050150210ВВ220000010 КашинЗЭА

Контактор ПМ12-040150 УХЛ4 40А категории 220В переменного тока с двумя нормально открытыми и одним нормально закрытым контактом предназначен для частого включения и отключения силовых цепей в системах автоматизации. Этот контактный аппарат производства КЗЭА г.Кашин обеспечивает надёжную коммутацию нагрузок до 40 А и применяется там, где требуется устойчивость к перепадам температур и повышенной влажности.

Назначение и область применения

Контактор ПМ12-040150 УХЛ4 используется для управления мощными электродвигателями, нагревательными элементами, освещением и другим оборудованием, требующим дистанционного включения/выключения. Подходит для установки в распределительных щитах на производстве, в системах конвейеров, насосных станциях и HVAC-оборудовании. Его применение особенно эффективно в условиях, где важна долговечность и отказоустойчивость.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение катушки: 220 В переменного тока
• Количество контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Исполнение: УХЛ4 - предназначено для работы при температурах от −40 C до +40 C и высокой влажности
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и брызг воды)
• Категория применения: AC-1 - управление активными нагрузками (например, нагреватели)

Совместимость и монтаж

Контактор ПМ12-040150 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - входные клеммы рассчитаны на провода сечением до 16 мм2, выходные - до 10 мм2. Катушка управления подключается к сети 220 В через кнопочные посты или PLC. Перед монтажом проверьте соответствие напряжения катушки и тип нагрузки - использование с индуктивными нагрузками (электромоторы) допустимо, но требует учёта пусковых токов.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет сертификат соответствия ЕАС. Конструкция исключает самопроизвольное отключение при вибрациях и механических ударах. Наличие механической блокировки предотвращает одновременное замыкание всех контактов при повреждении механизма.

Преимущества

• Высокая износостойкость контактов благодаря материалам с антикоррозийным покрытием
• Устойчивость к колебаниям температуры и влажности за счёт исполнения УХЛ4
• Простая замена катушки без демонтажа всего устройства
• Чёткая визуальная индикация положения контактов через окно на корпусе

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже −40 C или выше +40 C
• Не рекомендован для сред с агрессивными газами, паром или маслом - отсутствует герметизация
• Не подходит для управления нагрузками свыше 40 А - возможен перегрев и сплавление контактов
• Не имеет функции защиты от перегрузки или короткого замыкания - необходимо использовать внешние автоматы или тепловые реле

Примеры использования

• Управление трёхфазным двигателем насоса в канализационной станции
• Переключение режимов нагрева в термокамере
• Автоматическое включение света на производственной площадке по сигналу от датчика движения
• Работа в составе системы аварийного отключения оборудования при срабатывании сигнализации

Практические советы

• При использовании с двигателями выбирайте тепловое реле с током срабатывания около 80–90 % от 40 А - это продлит срок службы контактов
• Обязательно используйте фильтры помех (RC-цепочки) на катушке, если рядом установлены частотники или импульсные преобразователи
• Проверяйте плотность затяжки клемм каждые 6 месяцев - ослабленные соединения вызывают перегрев
• При замене контактора ПМ12-040150 УХЛ4 убедитесь, что новый экземпляр имеет тот же артикул 050150210вв220000010 - отличаются только катушки, а не основная конструкция
