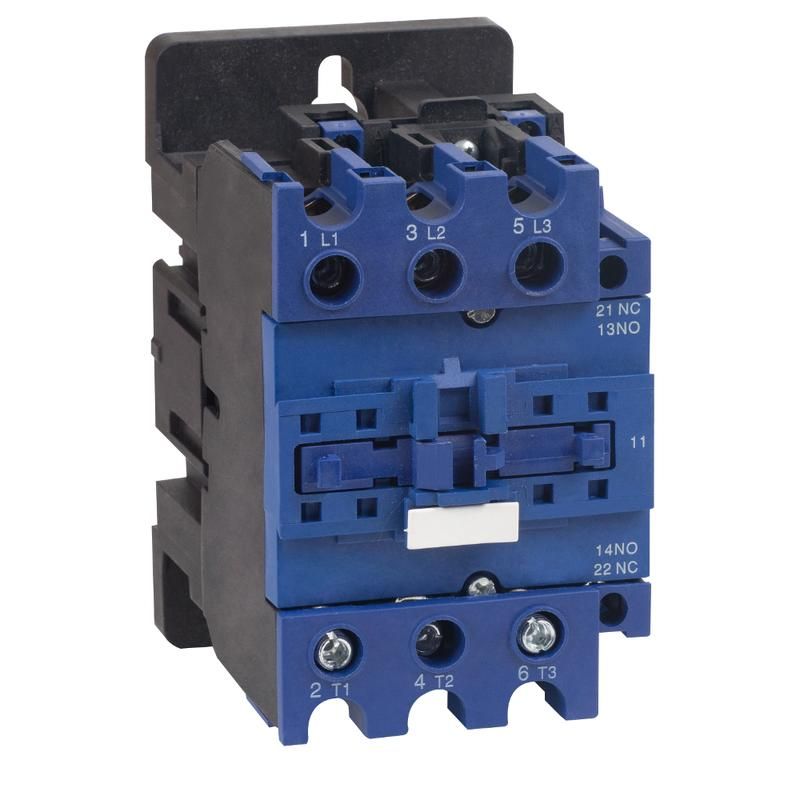

Контактор ПМ12-040100 УХЛ4 В 40А кат. 220В AC 1НО+1НЗ КЭАЗ 315155

Контактор ПМ12-040100 УХЛ4 В 220В (1з+1р) 40А от КЭАЗ предназначен для частого включения и отключения электродвигателей и других нагрузок до 40 А в сетях переменного тока. Этот контактный аппарат используется в системах автоматизации, где требуется надёжное управление силовыми цепями через слабые управляющие сигналы.

Назначение и область применения

Контактор ПМ12-040100 УХЛ4 В 220В (1з+1р) 40А применяется для коммутации силовых цепей переменного тока с нагрузкой до 40 А. Он обеспечивает дистанционное управление оборудованием - например, электродвигателями насосов, вентиляторов, компрессоров, конвейеров. Подходит для работы в промышленной автоматике, на станках, в системах вентиляции и теплотехники. Катушка управления рассчитана на напряжение 220 В переменного тока, что делает его совместимым с большинством стандартных управляющих схем.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение питания катушки управления: 220 В переменного тока (AC)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная мощность двигателя: 18,5 кВт
• Род тока: Переменный (AC)
• Категория коммутируемой нагрузки: AC-1 (резистивные и индуктивные нагрузки без высоких пусковых токов)
• Степень защиты: IP00 - без защиты от внешних воздействий
• Исполнение: Открытое
• Способ монтажа: На DIN-рейку или крепление болтами через отверстия
• Подключение силовых контактов: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-040100 УХЛ4 В 220В (1з+1р) 40А монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации можно использовать защёлки на корпусе или крепить болтами через два боковых отверстия. Подключение силовых проводов выполняется винтовыми зажимами - рекомендуется использовать жилы сечением до 16 мм2. Управление осуществляется через катушку 220 В: при подаче напряжения на выводы A1–A2 контакты замыкаются/размыкаются. Обязательно проверьте соответствие сечения провода и момента затяжки винтов - перегрузка или недостаточное усилие вызывают нагрев и выход из строя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в соответствии с классом исполнения УХЛ4 - допускается работа при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C. Однако из-за степени защиты IP00 устройство требует установки в закрытом щите или защищённом месте - прямой доступ к токоведущим частям возможен, поэтому запрещено использование в сырых, пыльных или взрывоопасных средах без дополнительной оболочки.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/выключения
• Устойчив к кратковременным перегрузкам благодаря термической стабильности контактов
• Простая и проверенная конструкция - легко диагностируется и обслуживается
• Совместим с большинством стандартных реле времени, термореле и ПЛК, использующих 220 В переменного тока

Ограничения применения

• Не предназначена для коммутации двигателей с высокими пусковыми токами (например, крупных асинхронных машин свыше 18,5 кВт) - риск сваривания контактов
• IP00 исключает применение вне электрощита - нельзя устанавливать на открытом воздухе или в местах с пылью, брызгами воды
• Не подходит для постоянного тока - катушка работает только на переменном токе 220 В
• Отсутствуют встроенные защиты - необходимо дополнительно устанавливать предохранители и тепловые реле

Примеры использования

• Управление насосом водоснабжения 15 кВт через ПЛК с выходом 220 В
• Включение конвейера на пищевом производстве с использованием кнопочной станции
• Автоматическое отключение вентилятора по таймеру в HVAC-системе
• Коммутация печи сопротивления (нагрузка типа AC-1) в термическом цехе

Практические советы

• Выбирая контактный аппарат, убедитесь, что ваш двигатель не превышает 18,5 кВт - даже если ток ниже 40 А, пусковой ток может повредить контакты
• Обязательно используйте вводные автоматы и тепловые реле перед контактором ПМ12-040100 УХЛ4 - он сам не защищает от перегрузок
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной работе - при оплавлении или налёте оксидов заменяйте деталь
• При подключении катушки соблюдайте полярность: A1 - вход, A2 - выход. Неправильное подключение не повредит устройство, но не будет работать
• Для увеличения срока службы избегайте частых включений менее чем через 1 минуту - это снижает срок службы катушки и контактов
