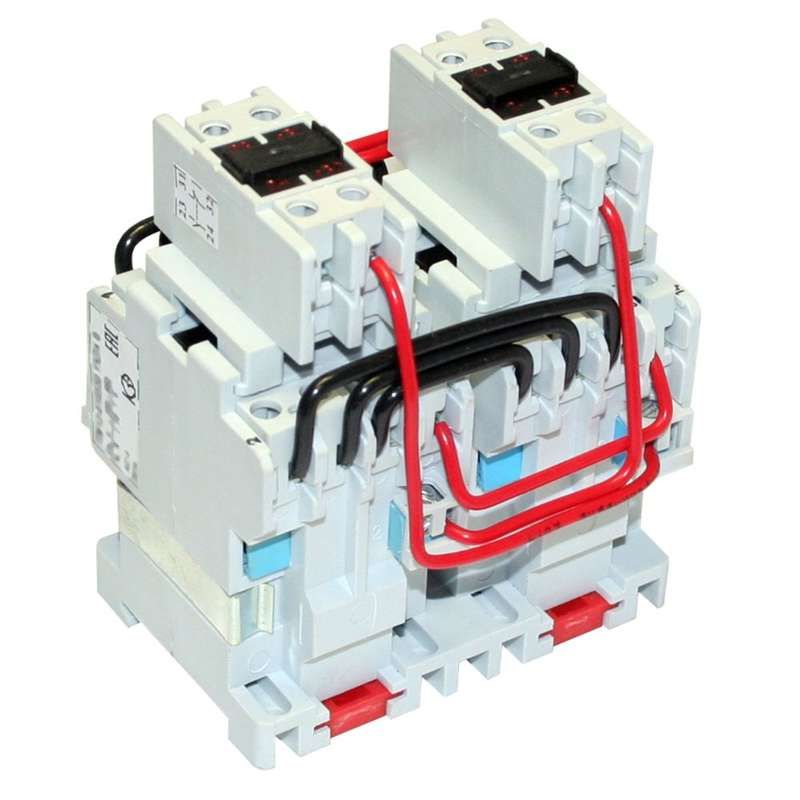

Контактор электромагнитный ПМ12-010551 УХЛ4 В, 110В, (2з+4р) - 020551240ВВ110000010 КашинЗЭА

Контактор ПМ12-010551 УХЛ4 категории 110 В - устройство для дистанционного управления силовыми цепями переменного тока с двумя нормально открытыми и четырьмя нормально закрытыми контактами. Производится компанией КЗЭА г.Кашин, артикул 020551240вв110000010. Подходит для автоматизации оборудования в условиях умеренного и холодного климата.

Назначение и область применения

Контактор ПМ12-010551 УХЛ4 используется для включения и отключения нагрузок в цепях переменного тока напряжением до 690 В. Он применяется там, где требуется надёжная коммутация: на станках, конвейерах, системах вентиляции, насосных установках и других промышленных объектах. Наличие шести контактов позволяет реализовать сложные логические схемы управления без дополнительных реле.

Технические характеристики

• Напряжение катушки: 110 В переменного тока (AC)
• Количество контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)
• Исполнение: УХЛ4 - предназначено для работы при температуре от −40 C до +40 C и повышенной влажности
• Категория применения: AC-1 (для активных нагрузок, таких как нагревательные элементы)
• Рабочий ток: до 10 А (при напряжении 440 В)

Совместимость и монтаж

Контактор ПМ12-010551 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Катушка управления подключается к сети 110 В AC через кнопочные посты или PLC. Обязательно проверьте соответствие напряжения катушки - использование другого значения выведет устройство из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для аппаратов низковольтного распределения. Сертифицирован для эксплуатации в промышленных условиях. Не предназначен для частого включения/выключения сверхнагрузочных двигателей - для этого требуются контакторы с более высокой категорией (например, AC-3).

Преимущества

• Высокая механическая прочность корпуса за счёт литой рамы
• Чётко выраженные положения контактов - легко определить состояние (НО/НЗ) визуально
• Устойчивость к перепадам напряжения +-10 % от номинала 110 В
• Надёжный контактный механизм с серебросодержащими материалами - снижает риск пригорания

Ограничения применения

• Не использовать для коммутации индуктивных нагрузок выше 10 А - возможна дуга и повреждение контактов
• Не применять в средах с агрессивными газами, паром или маслом - отсутствует герметизация
• Не рекомендован для частых операций (более 1200 включений в час) - срок службы ограничен механической износостойкостью
• Не работает при напряжении ниже 85 В на катушке - может не втянуть якорь

Примеры использования

• Управление нагревательным элементом печи: два НО контакта включают нагрев, четыре НЗ - обеспечивают аварийную блокировку
• Циклический запуск вентилятора: один НО - основное управление, остальные - сигнализация состояния
• Автоматическая система освещения: НЗ контакты разрывают цепь при срабатывании датчика движения

Практические советы

• Перед монтажом проверьте наличие напряжения на катушке - при 110 В она должна щёлкать чётко, без задержек
• При использовании в цепях с высокой индуктивностью (электромоторы, трансформаторы) установите RC-демпфер или варистор на контакты
• Обеспечьте свободный доступ к контактам для периодической проверки - окисление может вызвать перегрев
• При замене устройства сохраняйте порядок подключения контактов - путаница между НО и НЗ приведёт к сбоям в работе системы
• Артикул 020551240вв110000010 совпадает с каталожным номером КЗЭА - используйте его при заказе запчастей
