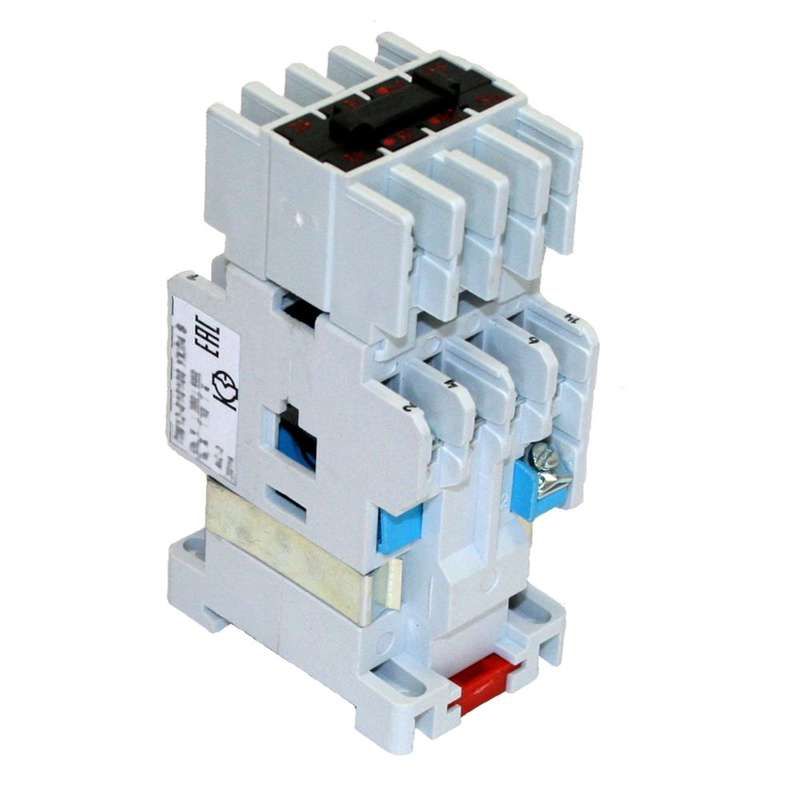

Контактор электромагнитный нереверсивный ПМ12-010100 УХЛ4 В, 110В, (3з+2р) - 110В 3з+2р КашинЗЭА 020100320ВВ110000010

Контактор электромагнитный нереверсивный ПМ12-010100 УХЛ4 В 110В 3НО+2НЗ - устройство для дистанционного включения и выключения нагрузки, предназначенное для управления трёхфазными двигателями до 4 кВт. Бренд КЗЭА реализует эту модель в серийном исполнении для стационарных систем автоматизации с питанием катушки 110 В переменного тока.

Назначение и область применения

Контактор электромагнитный нереверсивный ПМ12-010100 УХЛ4 В 110В 3НО+2НЗ используется для коммутации силовых цепей электродвигателей в схемах управления. Подходит для запуска, остановки и защиты двигателей с короткозамкнутым ротором при напряжении до 660 В и частоте 50–60 Гц. Применяется в промышленных установках: станках, насосах, конвейерах, вентиляционных системах. Не предназначен для реверса - направление вращения двигателя задаётся внешней схемой.

Технические характеристики

• Номинальный ток: 10 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Количество нормально открытых (НО) контактов: 3 - используются для включения основной нагрузки (например, трёх фаз двигателя).
• Количество нормально закрытых (НЗ) контактов: 2 - применяются для сигнализации, блокировок или контроля состояния.
• Напряжение питания катушки: 110 В переменного тока - требует точного соответствия напряжения управления, иначе возможен отказ в срабатывании.
• Номинальная мощность двигателя: 4 кВт - оптимальная нагрузка для данного аппарата; при больших значениях требуется более мощный контактор.
• Род тока: переменный (AC) - не работает с постоянным током.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с повышенной влажностью и температурой от −40 C до +40 C.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки в защищённом шкафу.
• Способ монтажа: монтажная плата - крепится через выводы на печатную плату, не имеет крепёжных отверстий для DIN-рейки.
• Тип подключения: винтовые зажимы - надёжное соединение проводов, допускает многократное подключение/отключение.

Совместимость и монтаж

Контактор ПМ12-010100 УХЛ4 В 110В 3НО+2НЗ монтируется исключительно на печатную плату. Его выводы подходят для пайки или установки в гнёзда с шагом, совпадающим с типовым расположением элементов на плате. Не совместим с DIN-рейками. Для работы необходим источник управления 110 В AC - использование 220 В или постоянного тока приведёт к выходу из строя катушки. Подключение силовых контактов выполняется медными проводниками сечением до 2,5 мм2. Обязательно соблюдать полярность при подключении катушки - хотя она не чувствительна к полярности, неправильное подсоединение может повредить схему управления.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Не содержит функций тепловой защиты - для защиты от перегрузок и обрыва фаз необходимо использовать внешние тепловые реле или электронные устройства. Отсутствие степени защиты IP00 требует обязательного размещения внутри электрошкафа с классом защиты не ниже IP54. Для предотвращения импульсных перенапряжений на катушке рекомендуется установка ограничителя перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Высокая механическая долговечность - рассчитан на десятки тысяч операций включения/выключения.
• Чёткое разделение силовых и вспомогательных контактов - позволяет легко проектировать схемы управления.
• Устойчивость к вибрациям и перепадам температуры благодаря исполнению УХЛ4.
• Простота замены - доступен в широкой сети сервисных центров КЗЭА.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз.
• IP00 - нельзя применять вне герметичных шкафов, особенно во влажных, пыльных или агрессивных средах.
• Не имеет встроенной защиты - обязательно нужна внешняя термическая или электронная защита двигателя.
• Подходит только для переменного тока - невозможна работа с постоянным током даже при том же напряжении.
• Монтаж только на плату - невозможно установить на DIN-рейку или в распределительный щит без адаптера.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня.
• Автоматизация конвейера на пищевом производстве - запуск после проверки наличия продукта.
• Система вентиляции в помещении - включение в зависимости от температуры воздуха.
• Станок с ЧПУ - управление главным двигателем через PLC с выходом 110 В AC.

Практические советы

• Проверьте напряжение катушки перед первым включением - неверное напряжение (например, 220 В вместо 110 В) вызывает немедленный выход из строя.
• Используйте ОПН (ограничитель перенапряжений) параллельно катушке - продлит срок службы контактора и защитит контроллер от скачков.
• При монтаже на плату обеспечьте достаточное охлаждение - нагрев от силовых контактов может влиять на соседнюю электронику.
• Не используйте этот контактор для управления нагрузками выше 4 кВт - даже при токе 10 А возможен сваривание контактов при длительных пусках.
• При замене убедитесь, что новый экземпляр имеет ту же маркировку: ПМ12-010100 УХЛ4 В 110В 3НО+2НЗ - отличия в числе контактов или напряжении катушки делают его непригодным.
