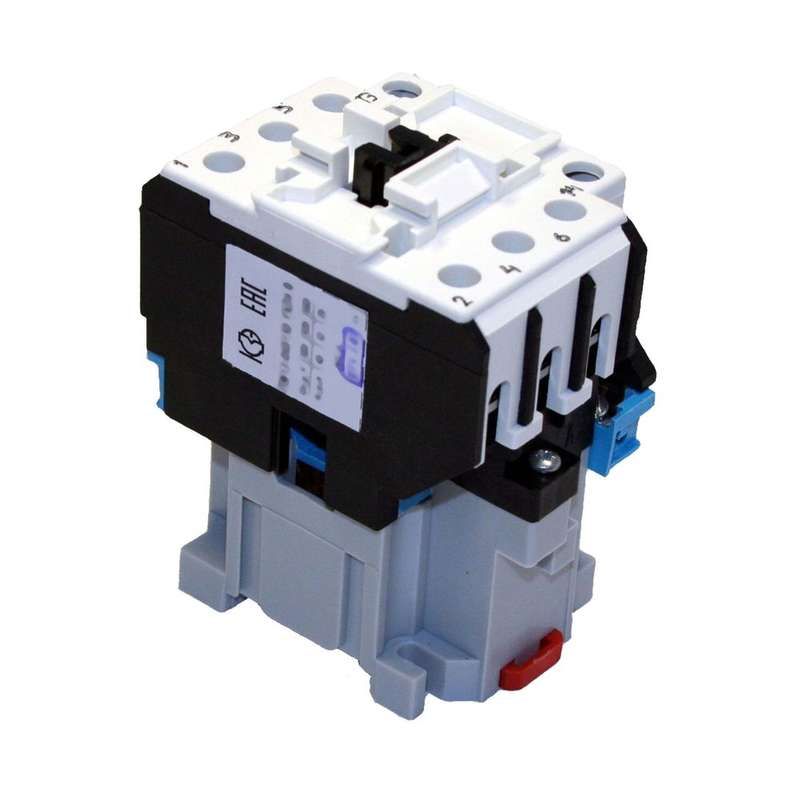

Контактор электромагнитный ПМ12-040150 УХЛ4 В, 24В, (1з) - 050150100ВВ024000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 24В 40А категории 1НО от КЗЭА - устройство для дистанционного включения и выключения трёхфазных электродвигателей с питанием катушки 24 В переменного тока. Артикулы 050150100вв024000010 и пм12-040150 подходят для монтажа на DIN-рейку в шкафах управления.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 24В 40А используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он применяется в системах автоматического управления - например, для запуска, остановки и защиты оборудования на производстве. Подходит для стационарных установок с напряжением до 660 В и частотой 50–60 Гц. Не предназначен для реверса двигателя - только прямое включение.

Технические характеристики

• Напряжение управления: 24 В переменного тока - обеспечивает безопасную работу с низковольтной цепью управления.
• Номинальный ток главных контактов: 40 А - способен коммутировать нагрузку до 18,5 кВт.
• Главные контакты: 3 нормально открытых (НО), 0 нормально закрытых (НЗ) - только для подачи питания на двигатель.
• Вспомогательные контакты: 1 НО + 1 НЗ - используются для сигнализации, блокировок и построения схем управления.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.
• Степень защиты: IP00 - корпус не защищён от внешних воздействий; требует установки внутри электрошкафа.
• Подключение: винтовые зажимы - надёжное соединение проводов сечением до 16 мм2.
• Способ монтажа: DIN-рейка или монтажная плата - совместим с типовыми шкафами управления.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 24В 40А монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода с жилами до 16 мм2. Винтовые зажимы затягиваются усилием 0,5–0,7 Нм - переусердствовать нельзя, чтобы не повредить пластик. Монтаж на плату возможен, но требует дополнительных креплений. Обязательно соблюдайте расстояние между соседними аппаратами - минимум 10 мм для теплоотвода.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применяется в соответствии с классом потребления AC-1 (резистивная нагрузка) и AC-3 (электродвигатели). Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с реле или PLC.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций.
• Чёткое разделение силовой и управляющей цепей - снижает риск помех в контроллерах.
• Наличие двух вспомогательных контактов - позволяет реализовать базовые функции блокировки и индикации без доп. модулей.
• Работа при низком напряжении управления (24 В) - безопаснее для обслуживающего персонала.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз.
• IP00 - нельзя использовать вне электрошкафа, даже в помещении с небольшой запылённостью.
• Не имеет встроенной тепловой защиты - требуется отдельный тепловое реле при защите от перегрузки.
• Не рекомендован для частотного регулирования - высокочастотные импульсы могут вызывать пробои контактов.

Примеры использования

• Управление насосами, вентиляторами, конвейерами на пищевых и химических производствах.
• Автоматизация станков с ЧПУ - включение основного привода по сигналу от ПЛК.
• Системы освещения крупных объектов - включение светильников через центральный контроль.
• Шкафы управления лифтами, эскалаторами - как часть цепи пуска двигателя.

Практические советы

• Выбирайте контактор с запасом по току - если двигатель 18,5 кВт, лучше брать 40 А, а не 32 А.
• Обязательно проверьте посадочные размеры перед монтажом - совпадают с большинством контакторов серии PM12.
• При работе в условиях вибрации используйте контргайки на винтах подключения.
• Для долгой службы следите за состоянием контактов - при появлении нагара или оплавления замените аппарат.
• Не забудьте про ОПН - он продлит срок службы катушки, особенно при частых включениях.
