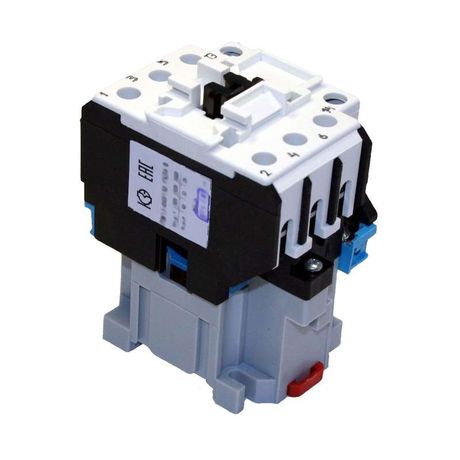

Контактор электромагнитный ПМ12-040150 УХЛ4 В 36В (1з) - 050150100ВВ036000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 36В 40А 1НО от КЗЭА - устройство для дистанционного включения и выключения нагрузки в сетях переменного тока, предназначенное для управления электродвигателями мощностью до 18,5 кВт. Артикулы 050150100вв036000010 и пм12-040150 соответствуют этой модели.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 36В 40А 1НО используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматического управления - например, на конвейерах, насосах, вентиляторах, станках. Подходит для стационарных установок с питанием до 660 В и частотой 50–60 Гц. Цепь управления работает от 36 В постоянного или переменного тока, что обеспечивает безопасную работу оператора.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную нагрузку до этого значения в силовой цепи.
• Напряжение питания катушки: 36 В - требует внешнего источника управления такого уровня.
• Тип тока: переменный - работает только в сетях переменного тока, не совместим с постоянным.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления, включая блокировки и сигнализацию.
• Номинальная мощность двигателя: 18,5 кВт - рекомендованная максимальная нагрузка для надёжной работы.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности, температур от −40 C до +40 C, в помещениях с умеренно-aggressive средой.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка в корпусе или защищённом месте.
• Подключение: винтовые зажимы - удобны для многожильных проводов, требуют периодической проверки затяжки.
• Способ монтажа: на монтажную плату - крепится через отверстия в основании, не предусматривает DIN-рейку.
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя без внешних решений.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 36В 40А 1НО монтируется исключительно на монтажную плату. Его размеры и расположение крепёжных отверстий должны соответствовать проектному положению. Для подключения используйте провода сечением до 4 мм2 - оптимально для винтовых зажимов. Обязательно соблюдайте расстояние между контактами и другими элементами схемы - из-за IP00 возможен пробой при близком расположении токоведущих частей. Не допускается установка в открытом виде вне электрошкафа.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-4-1. Соответствует классу безопасности III. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с реле или PLC. Без него срок службы катушки снижается из-за электрических скачков при отключении.

Преимущества

• Высокая механическая прочность корпуса - обеспечена конструкцией для условий УХЛ4.
• Чёткий ход контактов - минимизирует риск сваривания при высоких токах.
• Простая замена катушки - доступна при необходимости ремонта без замены всего аппарата.
• Работает с низким напряжением управления (36 В) - повышает безопасность обслуживания.

Ограничения применения

• Не подходит для реверса двигателя - отсутствуют два контактора в одном корпусе.
• IP00 - нельзя применять во влажных, запылённых или открытых местах без дополнительной защиты.
• Не имеет встроенной тепловой защиты - необходимо использовать внешний тепловое реле при работе с двигателями.
• Требуется точное соответствие напряжения катушки - при превышении 36 В возможно перегрев и выход из строя.
• Не предназначен для частого включения/выключения более 600 раз в час - это снизит срок службы контактов.

Примеры использования

• Автоматизация конвейера на пищевом производстве - включение/остановка по сигналу контроллера.
• Управление насосной станцией - включение при достижении заданного уровня жидкости.
• Система вентиляции в цеху - работа по графику с помощью таймера или PLC.
• Оборудование с пультом дистанционного управления - где безопасность оператора важнее экономии места.

Практические советы

• Проверьте напряжение на катушке перед первым включением - даже 10 % превышения 36 В может вызвать отказ.
• При монтаже на плату используйте шайбы и контргайки - вибрация оборудования со временем ослабляет винты.
• Для продления срока службы контактов применяйте ОПН - он стоит меньше, чем замена контактора.
• Не используйте этот контактор для управления однофазными нагрузками выше 40 А - он не рассчитан на такие режимы.
• Если нужен реверс - выбирайте два таких контактора и организуйте взаимоблокировку в схеме управления.
