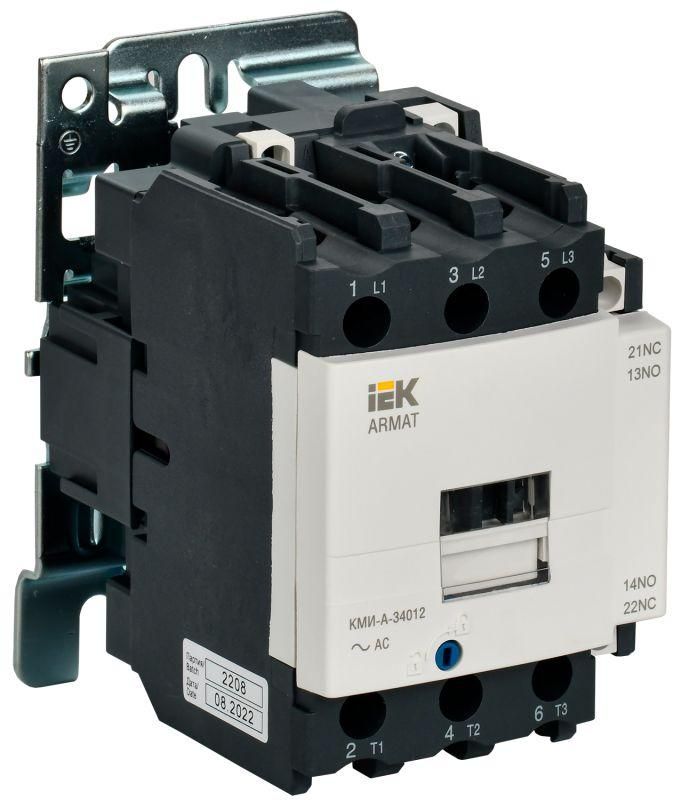

Контактор КМИ-А-34012 LC1D 40А кат. 36В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-040-036-11

Контактор КМИ-А-34012 LC1D 40А 36В/АС3 1 нормально открытый/1 нормально закрытый - это электромагнитное устройство для удалённого включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Произведённый компанией IEK, этот контактный аппарат из серии ARMAT рассчитан на длительную работу в промышленной автоматике и легко монтируется на DIN-рейку.

Назначение и область применения

Контактор КМИ-А-34012 LC1D 40А 36В/АС3 1 нормально открытый/1 нормально закрытый используется для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором. Подходит для запуска и остановки оборудования в системах автоматизации: насосах, вентиляторах, конвейерах, кран-балках, печах и устройствах АВР. Также применяется для коммутации других активных и индуктивных нагрузок - например, светильников или тепловых элементов.

Технические характеристики

• Номинальное напряжение катушки: 36 В переменного тока (AC)
• Номинальный ток главных контактов: 40 А
• Число силовых полюсов: 3
• Коммутируемая мощность: 18,5 кВт при AC-3
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное - управление одним направлением работы
• Срок службы: до 15 лет при штатных условиях эксплуатации
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор КМИ-А-34012 LC1D 40А 36В/АС3 1 нормально открытый/1 нормально закрытый совместим с DIN-рейками стандарта EN 60715. Устанавливается на стандартную рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы - затяжка должна выполняться усилием, указанным в руководстве, чтобы избежать перегрева. Управляющая катушка работает от 36 В переменного тока - требуется источник питания именно этого типа. Не допускается подключение постоянного тока.

Безопасность и стандарты

Контактор КМИ-А-34012 LC1D 40А 36В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и российским нормам безопасности, надёжности и испытаний на долговечность. Сертифицирован для применения в промышленных электросистемах до 660 В переменного тока.

Преимущества

• Высокая механическая прочность корпуса за счёт компактной конструкции серии ARMAT
• Устойчивость к вибрациям и перепадам температур в промышленной среде
• Наличие вспомогательных контактов (НО+НЗ) позволяет реализовать сложные схемы управления без внешних реле
• Простота замены - аналогичные модели из серии IEK имеют одинаковый крепёж и габариты

Ограничения применения

• Не предназначен для частого включения-выключения более 600 раз в час - высокая частота снижает срок службы контактов
• Не работает при питании постоянным током - катушка рассчитана исключительно на 36 В AC
• Не имеет защиты от перегрузки - требует обязательной установки теплового реле или автоматического выключателя в цепи двигателя
• Не рекомендован для использования во взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Управление насосом воды в системе водоснабжения через пульт дистанционного управления
• Автоматический запуск вентилятора при достижении заданной температуры в печи
• Переключение основного и резервного питания в системе АВР
• Управление конвейерной линией на заводе через PLC с сигналом 36 В AC

Практические советы

• Выбирая контактный аппарат, убедитесь, что ваш источник управления даёт именно 36 В переменного тока - даже небольшое отклонение может вызвать отказ срабатывания
• При подключении силовых проводов используйте жилы подходящего сечения - для 40 А оптимально 6–10 мм2 медных проводов
• Не забудьте установить предохранители или автоматы перед контактором - он сам не защищает от короткого замыкания
• Проверьте наличие свободного места вокруг аппарата - необходима вентиляция для отвода тепла при длительной работе
• Если нужна реверсивная схема - выбирайте два контактора КМИ-А-34012 LC1D 40А 36В/АС3 1 нормально открытый/1 нормально закрытый и блокировку между ними
