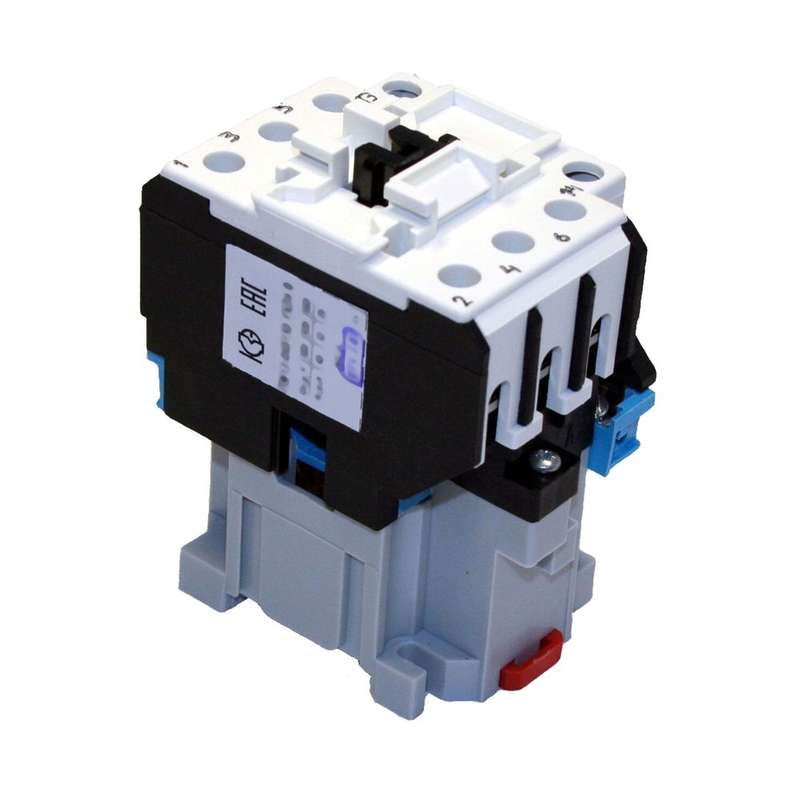

Контактор электромагнитный нереверсивный ПМ12-040151 УХЛ4 В, 220В, (1р) - 050151010ВВ220000010 КашинЗЭА

Контактор электромагнитный нереверсивный УХЛ4 В 220В 1НО 40А от КЗЭА (артикулы 050151010вв220000010 и пм12-040151) предназначен для дистанционного включения и отключения нагрузки до 40 А в сетях переменного тока. Подходит для управления двигателями мощностью до 18,5 кВт, особенно в условиях умеренного и холодного климата.

Назначение и область применения

Контактор электромагнитный нереверсивный УХЛ4 В 220В 1НО 40А используется для коммутации силовых цепей в системах автоматического управления. Он применяется для запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Области применения: промышленные станки, насосы, вентиляторы, конвейеры, системы водоснабжения и другие стационарные установки с постоянной нагрузкой. Не предназначен для частого реверса - только одностороннее управление.

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток через главные контакты.
• Напряжение управления: 220 В переменного тока - питание катушки происходит от однофазной сети 220 В.
• Род тока: Переменный (AC) - работает только в сетях 50/60 Гц.
• Главные контакты: 1 нормально открытый (1НО) и 3 нормально закрытых (3НЗ) - позволяет использовать в сложных схемах управления, например, для сигнализации состояния.
• Мощность двигателя: До 18,5 кВт - рекомендованная нагрузка для надёжной работы без перегрева.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и наличии конденсата.
• Подключение: Винтовые зажимы - удобны для многожильных проводов, требуют регулярной проверки затяжки.
• Способ монтажа: На монтажную плату - крепится болтами к панели, не имеет DIN-рейки.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка в защищённом корпусе или щите.

Совместимость и монтаж

Контактор электромагнитный нереверсивный УХЛ4 В 220В 1НО 40А совместим с любыми устройствами, использующими 220 В переменного тока для управления катушкой. Монтаж выполняется на металлическую или пластиковую плату с отверстиями под крепёж. Необходимо обеспечить свободное пространство вокруг аппарата для теплоотвода - минимум 50 мм со всех сторон. Винтовые зажимы допускают подключение медных проводов сечением до 10 мм2. Нельзя монтировать в местах с высокой вибрацией без демпферов - возможен отказ контактов.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Соответствует классу безопасности II. Не содержит свинца и других опасных веществ согласно RoHS. Для защиты катушки от импульсных перенапряжений рекомендуется установка ограничителя перенапряжения (ОПН) параллельно её выводам - особенно при использовании с реле или PLC.

Преимущества

• Высокая механическая прочность корпуса - выдерживает длительные циклы включения/выключения.
• Наличие трёх вспомогательных контактов (3НЗ) - позволяет реализовать блокировки, индикацию и обратную связь без внешних модулей.
• Устойчивость к перепадам напряжения +-10% - работает даже при нестабильной сети.
• Простота обслуживания - доступ к контактам и возможность замены катушки без снятия всего устройства.

Ограничения применения

• Не подходит для реверсивных схем - отсутствует вторая группа контактов для переключения фаз.
• IP00 требует обязательной установки внутри электрошкафа - нельзя использовать на открытом воздухе или в сырых помещениях без защиты.
• Не предназначен для частого пуска (более 60 циклов/час) - риск перегрева катушки и износа контактов.
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при работе с двигателями.

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем.
• Автоматический запуск вентилятора в HVAC-системе после срабатывания термостата.
• Коммутирующее устройство в пульте управления станком с ЧПУ - включение шпинделя по сигналу от контроллера.
• Цепь аварийной остановки на конвейере - размыкание цепи питания при срабатывании кнопки “Стоп”.

Практические советы

• Проверяйте затяжку винтов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя.
• При использовании с PLC или микроконтроллером обязательно устанавливайте ОПН на катушку - предотвращает повреждение выходных цепей.
• Выбирайте провода с достаточным сечением - для 40 А минимально 6 мм2 меди, лучше 10 мм2.
• Не устанавливайте рядом с источниками тепла - температура окружающей среды выше +40 C снижает срок службы.
• Для долгой работы в условиях влаги используйте герметичные боксы с продувкой или осушителем.
