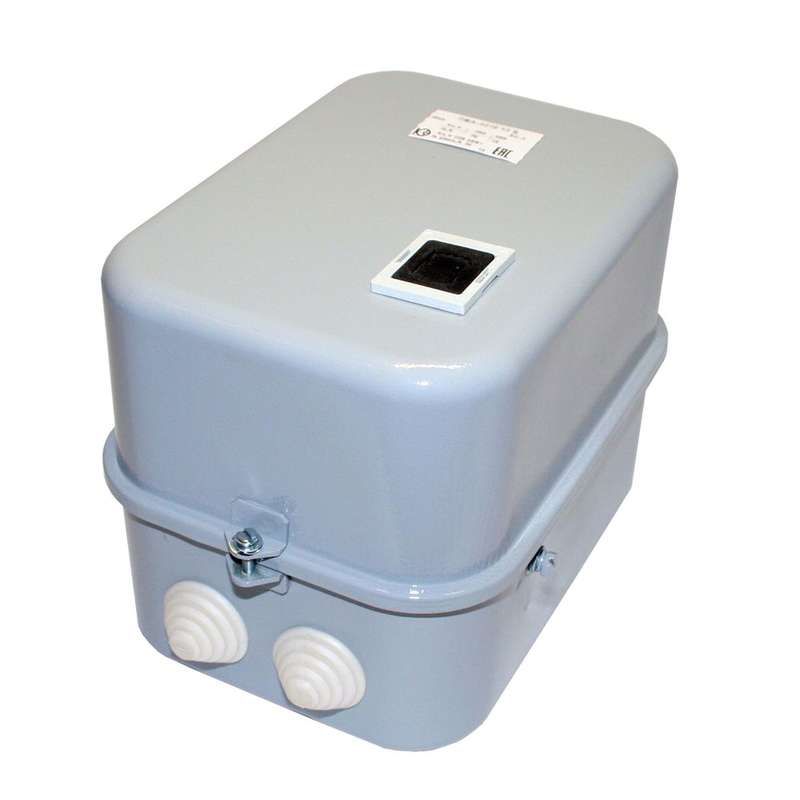

Пускатель электромагнитный ПМА-3210 У3 В, 380В, (1з), РТТ-141 34,0А - 380В 1з 34А КашинЗЭА 090321102ВВ380002400

Пускатель электромагнитный ПМА-3210 У3 В 380В AC 1НО с реле РТТ-141 34.0А - это комбинированный аппарат для дистанционного управления трёхфазными двигателями, сочетающий электромагнитный контактор и тепловое реле защиты. Подходит для стационарных установок в промышленной автоматике. Бренд КЗЭА, артикул 090321102вв380002400.

Назначение и область применения

Пускатель электромагнитный ПМА-3210 У3 В 380В AC 1НО с реле РТТ-141 34.0А предназначен для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Обеспечивает защиту от длительных перегрузок и обрыва фазы. Применяется в системах управления станков, насосов, конвейеров, вентиляторов и другого оборудования с постоянной нагрузкой. Работает в стационарных установках с сетью переменного тока 50–60 Гц.

Технические характеристики

• Номинальный ток: 40 А
• Диапазон настройки теплового реле РТТ-141: 28–40 А
• Напряжение катушки управления: 380 В AC
• Номинальное напряжение изоляции: 660 В
• Мощность при AC-3 (400 В): 18,5 кВт
• Количество силовых контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 1 НО + 1 НЗ
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды
• Климатическое исполнение: У3 - работает при температуре от −40 C до +55 C, в условиях умеренного климата
• Тип соединения: винтовые зажимы для проводов
• Способ монтажа: на монтажную плату (панель)
• Индикация состояния: есть (световая, но без отдельных лампочек - сигнал через состояние контактов)
• Класс выпуска: 20 - соответствует требованиям ГОСТ Р МЭК 60947-4-1

Совместимость и монтаж

Пускатель ПМА-3210 рассчитан на установку на металлическую монтажную плиту или щитовую раму. Соединение проводов - винтовое, допускает медные жилы сечением до 16 мм2. Катушка управления требует точного соблюдения напряжения 380 В AC - применение других значений повредит устройство. Тепловое реле РТТ-141 предварительно установлено и настроено на диапазон 28–40 А; регулировка возможна только внутри этого интервала. Для расширения функций можно дополнительно установить блоки вспомогательных контактов на специальные стойки аппарата.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р МЭК 60947-4-1 и имеет класс выпуска 20. Защита IP40 исключает доступ твердых частиц размером более 1 мм, но не обеспечивает защиту от брызг или влаги - не применяйте во влажных помещениях без дополнительной герметизации корпуса. Реле РТТ-141 обеспечивает термическую защиту, но не реагирует на короткие замыкания - для них требуется отдельная защита (плавкий предохранитель или автоматический выключатель).

Преимущества

• Интегрированное тепловое реле снижает количество внешних элементов в цепи
• Высокий рабочий ток (40 А) позволяет управлять двигателями до 18,5 кВт
• Наличие одного НО и одного НЗ контакта даёт возможность реализовать базовые схемы управления (пуск/останов, блокировки)
• Устойчивость к широкому диапазону температур (−40…+55 C) делает его пригодным для холодных помещений
• Простая механическая конструкция обеспечивает долгий срок службы при правильном монтаже

Ограничения применения

• Не предназначен для работы в средах с высокой влажностью, запылённостью или агрессивными газами - степень защиты IP40 недостаточна
• Не защищает от коротких замыканий - обязательно использование автоматического выключателя перед пускателем
• Катушка управления требует строго 380 В AC - нельзя использовать с 220 В или постоянным током
• Отсутствие световой индикации состояния - необходимо подключение внешнего индикатора, если требуется визуальный контроль
• Монтаж только на плату - не поддерживает DIN-рейку

Примеры использования

• Управление насосом водоснабжения мощностью 15 кВт в котельной
• Автоматизация конвейера на пищевом производстве
• Пуск вентилятора системы вентиляции в цеху с контролируемым режимом работы
• Реверсивная схема подъёмного механизма с использованием двух пускателей и кнопочной станции

Практические советы

• При подборе пускателя проверьте соответствие тока двигателя диапазону реле РТТ-141 (28–40 А); если двигатель потребляет менее 28 А - выбирайте другой тип реле
• Подключайте питание катушки строго после установки всех проводов - при включенном напряжении возможно случайное срабатывание
• Используйте ограничитель перенапряжения ОПН параллельно катушке, особенно при частых включениях - продлит срок службы катушки
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - при нагреве контакты могут немного ослабнуть
• Не используйте этот пускатель в составе частотных преобразователей - он не предназначен для работы при изменяемой частоте
