Пускатель электромагнитный ПМЛ-3220 40А 380В AC-3 КЭАЗ (Курский электроаппаратный завод) 110724

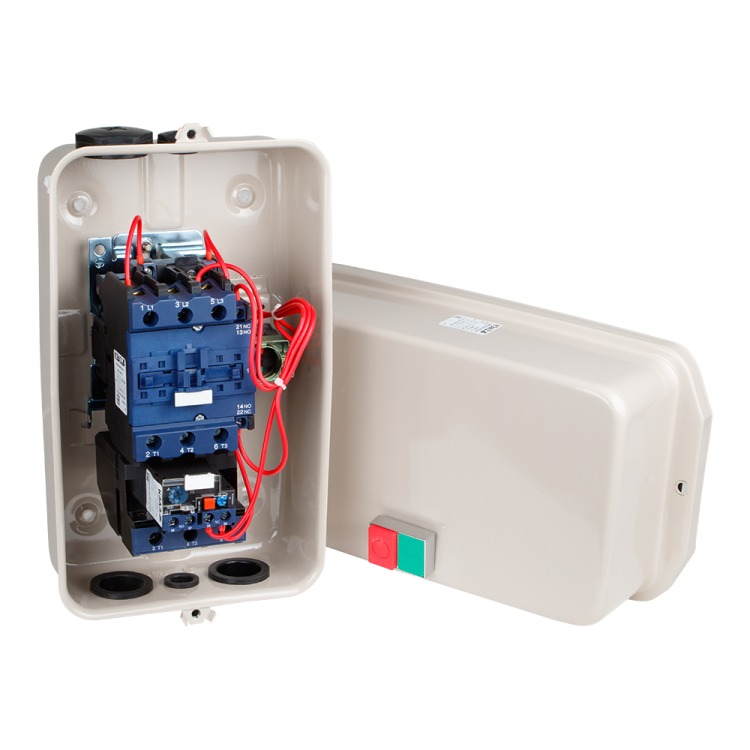

Пускатель магнитный ПМЛ-3220-40А-380AC-(30-40А)-УХЛ3-Б от КЭАЗ предназначен для безопасного включения и выключения трёхфазных электродвигателей мощностью до 18,5 кВт. Этот пускатель применяется в промышленной автоматике там, где требуется надёжный прямой запуск двигателя с защитой от перегрузки.

Назначение и область применения

Пускатель магнитный ПМЛ-3220-40А-380AC-(30-40А)-УХЛ3-Б - это устройство прямого пуска. Он используется для включения и отключения трёхфазных асинхронных двигателей без частотного регулирования. Подходит для оборудования, требующего постоянной работы: насосов, компрессоров, вентиляторов, конвейеров, станков с ЧПУ. Управление осуществляется через внешнюю кнопочную станцию или PLC.

Технические характеристики

• Род тока: Переменный (AC), 50/60 Гц
• Напряжение питания катушки: 380 В - управление работает от сети, без необходимости дополнительного преобразования
• Номинальный ток: 40 А - способен коммутировать нагрузку до этого значения
• Диапазон тепловой защиты: 30–40 А - можно настроить порог срабатывания термореле в этом интервале
• Номинальная мощность: 18,5 кВт - максимальная мощность двигателя, который можно защищать этим пускателем
• Количество полюсов: 3 - все три фазы контролируются одновременно
• Контакты: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО) - используются для сигнализации состояния (например, “двигатель в работе” или “авария”)
• Условный ток короткого замыкания: 3 кА - совместим с предохранителями или автоматами с аналогичной отключающей способностью
• Степень защиты: IP54 - устойчив к пыли и брызгам воды из любого направления
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с температурой от −40C до +40C и повышенной влажностью
• Подключение: Винтовые зажимы - удобны для медных проводов сечением до 10 мм2
• Способ монтажа: На монтажную плату - закрепляется болтами на DIN-рейке или металлическом основании
• Нормативный документ: ТУ 3427-042-05758109-2008

Совместимость и монтаж

Пускатель магнитный ПМЛ-3220-40А-380AC-(30-40А)-УХЛ3-Б совместим со всеми типами стандартных монтажных плат и DIN-реек шириной 35 мм. Для подключения используйте жилы сечением не более 10 мм2 - большие провода не войдут в зажимы. Обязательно проверьте соответствие напряжения катушки (380 В AC) вашей системе управления; использование другого напряжения повредит катушку. Монтаж выполняйте с соблюдением минимальных воздушных зазоров между контактными группами и другими элементами.

Безопасность и стандарты

Пускатель соответствует требованиям ТУ 3427-042-05758109-2008 и обеспечивает защиту от перегрузки благодаря встроенному тепловому реле. Наличие IP54 позволяет использовать его в условиях возможного попадания пыли и капель воды. Однако он не является взрывозащитным и не предназначен для установки во взрывоопасных зонах. Автоматический сброс после срабатывания защиты невозможен - необходимо вручную перевести рычаг в положение “Выключено”, затем снова “Включено”.

Преимущества

• Интегрированное реле перегрузки снижает количество внешних компонентов
• Катушка на 380 В исключает необходимость в трансформаторах или блоках питания
• Гибкий диапазон настройки защиты (30–40 А) позволяет точно адаптировать пускатель под конкретный двигатель
• Климатическое исполнение УХЛ3 делает его пригодным для холодных и сырых помещений
• Фирменная сборка КЭАЗ гарантирует долгую службу даже при высоких циклах включения

Ограничения применения

• Не для частотного регулирования скорости двигателя - только прямой пуск
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков
• Не допускается работа при напряжении ниже 340 В или выше 420 В - риск отказа катушки
• Не имеет функции реверса - для изменения направления вращения нужен второй пускатель или реверсивная схема
• Максимальное сечение кабеля - 10 мм2; нельзя подключать шины или многожильные провода большего диаметра

Примеры использования

• Автоматизация технологической линии на пищевом заводе - запуск питательного конвейера
• Обслуживание системы водоснабжения - включение глубинного насоса
• Цеховая механическая обработка - запуск точильного станка или фрезерного автомата
• Вентиляционные установки в производственных корпусах

Практические советы

• Перед первым включением обязательно проверьте правильность настройки теплового реле - установите значение в соответствии с паспортным током двигателя (должно находиться в диапазоне 30–40 А)
• Проверяйте затяжку винтовых зажимов каждые 6 месяцев - особенно при частых включениях
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что пускатель не нагревается сверх нормы - возможно, потребуется принудительное охлаждение или переход на модель с большим запасом
• Для контроля состояния используйте имеющиеся контакты НЗ и НО - они легко подключаются к световым индикаторам или входам контроллера
• При замене старого пускателя убедитесь, что новый имеет те же габариты и расположение клемм - ПМЛ-3220-40А-380AC-(30-40А)-УХЛ3-Б полностью совместим по монтажу с другими моделями серии ПМЛ
