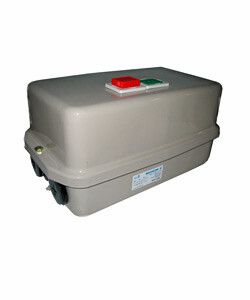

Пускатель электромагнитный ПМЛ-3220 УХЛ4 Б 40А 380В/50Гц AC 1НО+1НЗ IP54 нереверсивный с реле РТЛ-2055-2 30-40А в корпусе метал. кнопками ПУСК + СТОП Электротехник ET511479

Пускатель электромагнитный ПМЛ-3220 УХЛ4 Б от Электротехник - компактное коммутационное устройство с встроенными кнопками ПУСК и СТОП, предназначенное для управления трехфазными двигателями мощностью до 16 кВт. Модель оснащена тепловым реле РТЛ-2055-2 и защищена от пыли и воды по классу IP54, что делает её подходящей для установки в промышленных условиях.

Назначение и область применения

Пускатель электромагнитный ПМЛ-3220 УХЛ4 Б используется для дистанционного запуска, остановки и защиты электродвигателей с короткозамкнутым ротором. Подходит для управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, работающим от сети 380 В переменного тока частотой 50 Гц. Комплексная сборка с кнопками и тепловым реле позволяет использовать устройство как готовый модуль без необходимости дополнительной сборки цепи управления.

Технические характеристики

• Напряжение питания: 380 В переменного тока (AC)
• Номинальный ток: 40 А
• Коммутируемая мощность: 16 кВт
• Количество контактов: 4 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Тепловое реле: РТЛ-2055-2, диапазон регулировки 30–40 А
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Исполнение: нереверсивное - управление одним направлением вращения
• Тип подключения: винтовые зажимы для проводов сечением до 16 мм2
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-3220 УХЛ4 Б рассчитан на установку на вертикальную металлическую или пластиковую панель. Для монтажа используются четыре крепёжных отверстия, расположенные по углам корпуса. Подключение силовых цепей выполняется через винтовые зажимы - допускаются медные провода сечением до 16 мм2. Контакты управления подключаются к катушке пускателя (A1/A2), которая питается от 380 В. Кнопки ПУСК и СТОП уже установлены внутри корпуса и подсоединены к контактам управления - внешнее подключение не требуется. Тепловое реле РТЛ-2055-2 предварительно настроено на диапазон 30–40 А; при необходимости перестановки можно заменить на другой тип, совместимый с конструкцией ПМЛ.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 15150 для работы в условиях повышенной влажности и колебаний температуры. Защита IP54 обеспечивает безопасную работу в помещениях с высокой запылённостью или возможным попаданием брызг воды - например, на производственных участках, в цехах, на складах. Автоматическое отключение при перегрузке реализовано через термореле РТЛ-2055-2, которое защищает двигатель от длительного превышения тока.

Преимущества

• Контакты выполнены из серебряного сплава - снижают нагрев и увеличивают срок службы при частых включениях
• Низкий уровень шума при работе благодаря качественной магнитной системе
• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/выключения
• Встроенная защита от перегрузки - исключает необходимость отдельного устройства тепловой защиты
• Цельный корпус с кнопками - минимизация числа соединений и повышение надёжности

Ограничения применения

• Не предназначен для реверса двигателей - для этого требуются два пускателя или специальная схема
• Не рекомендован для постоянного погружения в жидкости или воздействия струй воды - IP54 не обеспечивает герметичность
• Не подходит для сетей постоянного тока - работает только с переменным током 50 Гц
• Максимальная нагрузка - 16 кВт; превышение вызывает перегрев и выход из строя контактов
• Не имеет функции автоматического восстановления после срабатывания теплового реле - требуется ручное включение

Примеры использования

• Управление насосом водоснабжения в котельной
• Запуск вентилятора в системе вентиляции цеха
• Контроль движения конвейера на пищевом производстве
• Подключение компрессора в воздушной системе
• Автоматизация оборудования на линии упаковки

Практические советы

• Проверьте соответствие сечения кабеля и номинала автомата ввода - для 40 А рекомендуется кабель 6–10 мм2 меди
• При монтаже на панель соблюдайте минимальный зазор вокруг корпуса - не менее 50 мм для теплоотвода
• Не используйте пускатель в местах с постоянным воздействием масла, химикатов или паров - даже IP54 не гарантирует химическую стойкость
• После срабатывания теплового реле дождитесь остывания - немедленное повторное включение может привести к отказу
• Для обслуживания отключите питание и проверьте затяжку винтов - ослабление контактов вызывает перегрев
