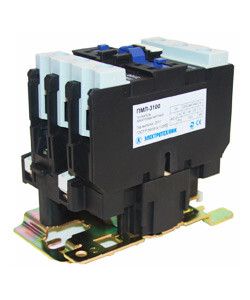

Пускатель электромагнитный ПМЛ-3100 УХЛ4 Б, 380В/50Гц, 1р+1з, 40А, нереверсивный, без реле, IP00 - устройство для дистанционного включения и выключения трёхфазных двигателей. Разработан для установки на монтажную плату, подходит для систем автоматизации с жесткими требованиями к компактности. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-3100 УХЛ4 Б предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Обеспечивает дистанционный пуск, остановку и защиту от перегрузок (при использовании внешнего теплового реле). Подходит для установки в распределительных щитах, пультах управления, станках, насосах, вентиляторах и других устройствах, где требуется частое включение-выключение нагрузки.

Технические характеристики

• Номинальный рабочий ток: 40 А
• Напряжение питания катушки управления: 380 В переменного тока (AC), 50 Гц
• Количество главных замыкающих контактов: 3
• Номинальная коммутируемая мощность: 16 кВт
• Тип тока: Переменный (AC)
• Исполнение: Нереверсивное - не позволяет менять направление вращения двигателя
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в закрытом корпусе
• Способ монтажа: На монтажную плату (печатную плату или DIN-рейку через адаптер)
• Подключение силовой цепи: Винтовые зажимы
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от –40 C до +55 C
• Контакты: Из серебряного сплава - обеспечивают низкое переходное сопротивление и долгий срок службы

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-3100 УХЛ4 Б монтируется исключительно на монтажную плату. Для фиксации используются крепёжные отверстия на основании. Не имеет встроенной крепёжной планки для DIN-рейки - при необходимости установки на рейку потребуется специальный адаптер. Катушка управления рассчитана на 380 В - совместима с сетями 380 В, 50 Гц. Прямое подключение к сети 220 В невозможно. Главные контакты подключаются через винтовые зажимы - рекомендуется использовать провода сечением 4–10 мм2. Отдельно необходимо предусмотреть подключение цепи управления (две клеммы на катушке).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Серия ПМЛ прошла проверку на механическую прочность и термическую стойкость. Однако степень защиты IP00 означает, что все токоведущие части открыты - использование вне защищённого корпуса запрещено. Без внешней защиты возможна опасность поражения током и повреждение от пыли, влаги или сторонних предметов.

Преимущества

• Контакты из серебряного сплава снижают нагрев и увеличивают срок службы при частых включениях
• Высокая износостойкость магнитной системы - обеспечивает надёжность даже при 100 000+ циклов включения
• Низкий уровень шума при работе благодаря оптимизированной конструкции магнитопровода
• Широкий диапазон рабочих температур - подходит для холодных помещений и открытых площадок
• Совместимость с другими элементами серии ПМЛ - можно легко заменить на более мощный или менее мощный вариант без изменения габаритов

Ограничения применения

• Не подходит для реверсивных схем - нельзя изменять направление вращения двигателя
• IP00 - не может работать в открытом виде; обязательно требует установки в электрошкаф или герметичный кожух
• Не содержит встроенного теплового реле - для защиты от перегрузки нужен внешний модуль
• Катушка управления работает только от 380 В AC - несовместима с сетью 220 В без преобразователя
• Запрещена работа при напряжении выше 660 В - максимальное значение указано в документации производителя

Примеры использования

• Автоматизация конвейера на пищевом производстве
• Управление насосом в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Пуск компрессора в воздушной системе
• Контроль движения станка с ЧПУ (при наличии внешнего реле и защитного корпуса)

Практические советы

• При монтаже на плату используйте изолирующие прокладки - контактные поверхности находятся под напряжением
• Обязательно проверьте соответствие сечения проводов и момента затяжки винтов - недостаточно плотное соединение вызывает перегрев
• Для защиты от скачков напряжения рекомендуется установить RC-цепочку или варистор параллельно катушке управления
• Если используется в условиях высокой влажности или пыли - выберите корпус с классом защиты IP54 или выше
• При замене старого пускателя сверьте тип контактов и габариты - модель ПМЛ-3100 УХЛ4 Б имеет фиксированные размеры, отличные от других серий
