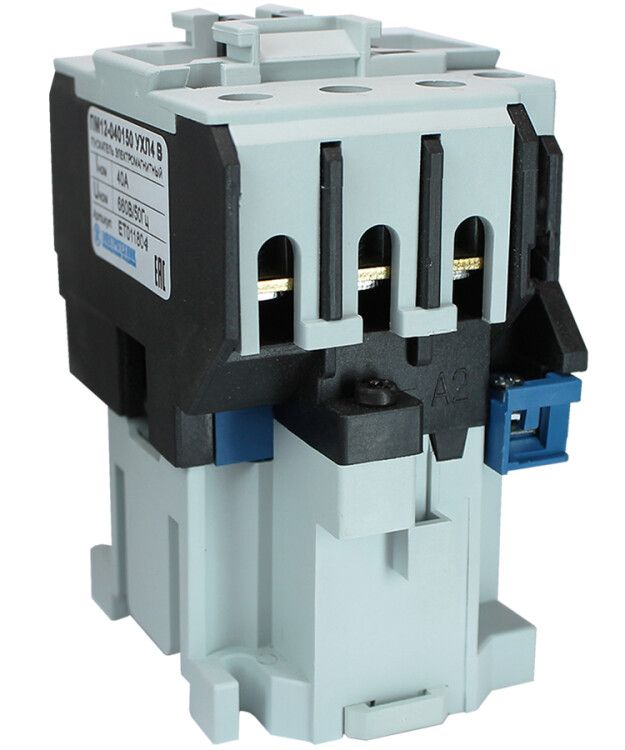

Пускатель электромагнитный ПМ12-040150 УХЛ4 В 40А 220В 50Гц 1НО IP20 нереверсивный без реле Электротехник ET011804

Электромагнитный пускатель ПМ12-040150 УХЛ4 В от бренда Электротехник предназначен для дистанционного включения и отключения электродвигателей и другой нагрузки до 40 А. Он работает в сетях 220 В, 50 Гц, устанавливается на DIN-рейку и подходит для промышленных условий с уровнем защиты IP20.

Назначение и область применения

Пускатель ПМ12-040150 УХЛ4 В используется для запуска, остановки и контроля работы электродвигателей переменного тока. Подходит для оборудования, требующего частых включений: насосов, вентиляторов, компрессоров, конвейеров, лифтов, кранов, тепловых завес, станков и систем АВР. Также применяется в сборках промышленных щитов: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других НКУ.

Технические характеристики

• Напряжение катушки управления: 220 В переменного тока, 50 Гц
• Номинальный ток: 40 А
• Коммутируемая мощность: до 16 кВт
• Тип тока: переменный (AC)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых цепей: винтовые зажимы
• Исполнение: промышленное, рассчитано на работу в условиях повышенной влажности и температурных колебаний (климатическое исполнение УХЛ4)
• Тип: нереверсивный, без встроенного теплового реле

Совместимость и монтаж

Пускатель ПМ12-040150 УХЛ4 В совместим с DIN-рейкой стандарта EN 60715. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 16 мм2. Контакты управления подключаются к катушке через клеммы A1/A2. Допускается установка дополнительных контактных модулей (например, для сигнализации состояния). Монтаж выполняется в сухих помещениях без прямого попадания воды и пыли. Не допускается установка в местах с постоянной вибрацией выше 0,5g.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2019 (IEC 60947-4-1) для аппаратов низковольтного управления. Сертифицирован для применения в промышленных электроустановках. Исполнение УХЛ4 гарантирует работоспособность при температуре от −40C до +55C и относительной влажности до 95% при 25C без конденсации.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на десятки тысяч циклов включения-отключения
• Простая и проверенная конструкция, обеспечивающая долгую службу без обслуживания
• Широкая распространённость в РФ и СНГ - легко найти аналоги и запчасти
• Поддержка стандартных контактных приставок для расширения функционала (сигнализация, блокировки)
• Надёжное срабатывание даже при кратковременных перепадах напряжения

Ограничения применения

• Не имеет встроенной тепловой защиты - требуется внешнее реле перегрузки при защите двигателей
• Защита IP20 исключает использование во влажных, пыльных или наружных условиях без корпуса
• Не предназначен для реверсивного управления - для этого нужны два пускателя или специальный реверсивный модель
• Не подходит для частотного регулирования или импульсных нагрузок - только для классических АС-3 (пуски двигателей)
• Максимальное рабочее напряжение - 660 В; применение выше указанного значения недопустимо

Примеры использования

• Управление насосом в системе водоснабжения здания
• Включение вентилятора в промышленной печи
• Автоматический запуск компрессора в холодильном оборудовании
• Контроль работы эскалатора в торговом центре
• Часть схемы АВР в щите питания критической нагрузки
• Управление световым оборудованием на производстве через PLC

Практические советы

• Выбирая пускатель ПМ12-040150 УХЛ4 В, убедитесь, что ваш двигатель потребляет не более 40 А и мощностью до 16 кВт
• Для защиты двигателя обязательно используйте внешнее тепловое реле (например, РТЛ, ТРН) - пускатель сам по себе не защищает от перегрузки
• При монтаже на DIN-рейку следите, чтобы он был плотно зафиксирован - слабый контакт вызывает нагрев и отказ
• Проверьте соответствие сечения провода и зажима - слишком тонкий провод может выгореть, слишком толстый - не войдёт
• Если нужна сигнализация включения - добавьте контактную приставку с НО/НЗ контактами
• Не устанавливайте рядом с источниками сильного магнитного поля - это может повлиять на срабатывание катушки
