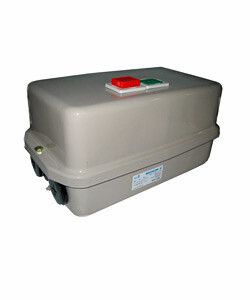

Пускатель электромагнитный ПМЛ-3220 УХЛ4 Б 40А 220В/50Гц AC 1НО+1НЗ IP54 нереверсивный с реле РТ1-93 30-40А в корпусе метал. кнопками ПУСК + СТОП Электротехник ET508577

Пускатель электромагнитный ПМЛ-3220 УХЛ4 Б, 220В, 1р+1з, 40А, нереверсивный, с реле 30–40А (РТЛ-2055-2, РТ1-93), IP54, с кнопками ПУСК+СТОП - компактное устройство для безопасного запуска и остановки трехфазных двигателей в промышленных системах. Произведён брендом Электротехник, артикул et508577.

Назначение и область применения

Пускатель электромагнитный ПМЛ-3220 УХЛ4 Б предназначен для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для оборудования, где требуется частый пуск и остановка: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Комплексная сборка с кнопками ПУСК и СТОП позволяет управлять нагрузкой прямо на месте установки, исключая необходимость выносных пультов.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение управления: 220 В
• Номинальный ток: 40 А
• Коммутируемая мощность: до 16 кВт
• Количество главных контактов: 3 (триполюсный)
• Исполнение: нереверсивное - управление одним направлением вращения
• Защита корпуса: IP54 - защищён от пыли и брызг воды со всех сторон
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +45 C
• Подключение: винтовые зажимы для проводов
• Монтаж: на DIN-рейку или монтажную плату
• Комплектация: встроено тепловое реле РТЛ-2055-2 / РТ1-93 с диапазоном регулировки 30–40 А

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-3220 УХЛ4 Б совместим с любыми DIN-рейками стандарта EN 60715. Для подключения используйте медные провода сечением до 16 мм2. Клеммы рассчитаны на плотное затягивание - перегрев возможен при слабом контакте. Тепловое реле уже установлено и предварительно отрегулировано на ток 30–40 А; его можно заменить при необходимости, но только на аналогичный тип. Не допускается установка в местах с постоянным воздействием струй воды или погружением в жидкости - IP54 не обеспечивает герметичность при длительном контакте с водой.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Защита от перегрузки реализована через встроенное тепловое реле, которое отключает питание при превышении заданного тока. Серебряные контакты снижают риск сваривания и повышают срок службы. Наличие кнопок ПУСК и СТОП обеспечивает немедленную аварийную остановку без внешних элементов управления.

Преимущества

• Контакты выполнены из серебряного сплава - обеспечивают долгую работу даже при частых включениях
• Высокая механическая прочность магнитной системы - аналогично качественным европейским решениям
• Низкое переходное сопротивление - минимизация потерь энергии и нагрева
• Готовая комплектация с кнопками и реле - экономия времени при монтаже
• Работа в экстремальных температурах - подходит для холодных складов, открытых площадок, зимнего монтажа

Ограничения применения

• Не применяется для реверсивных схем - нельзя менять направление вращения двигателя
• IP54 не защищает от прямого попадания струй воды или погружения - не используется в помещениях с мойкой или высокой влажностью без дополнительной защиты
• Рабочая температура выше +45 C недопустима - при перегреве возможно самопроизвольное отключение реле
• Не предназначен для управления однофазными двигателями или нагрузками ниже 10 А - реле не будет работать корректно

Примеры использования

• Автоматическая система подачи воды на ферме - пускатель управляет насосом при достижении уровня в резервуаре
• Производственный конвейер на пищевом заводе - запуск и остановка по сигналу PLC через кнопки на щите
• Вентиляция в холодильной камере - автоматический режим при превышении температуры
• Запуск воздушного компрессора на ремонтной базе - оператор нажимает ПУСК, после чего двигатель набирает обороты

Практические советы

• Проверьте соответствие сечения проводов и номинала реле - если двигатель потребляет 38 А, выбранное реле 30–40 А идеально
• При монтаже на DIN-рейку убедитесь, что контакт между пускателем и рейкой плотный - плохой контакт вызывает нагрев
• Не закрывайте корпус пластиковыми крышками или коробами без вентиляции - тепло от катушки и контактов требует отвода
• При замене реле используйте только оригинальные модели РТЛ-2055-2 или РТ1-93 - другие могут не сработать при нужном токе
• Перед первым включением проверьте целостность цепи управления - обрыв в 220 В может привести к отказу всего устройства
