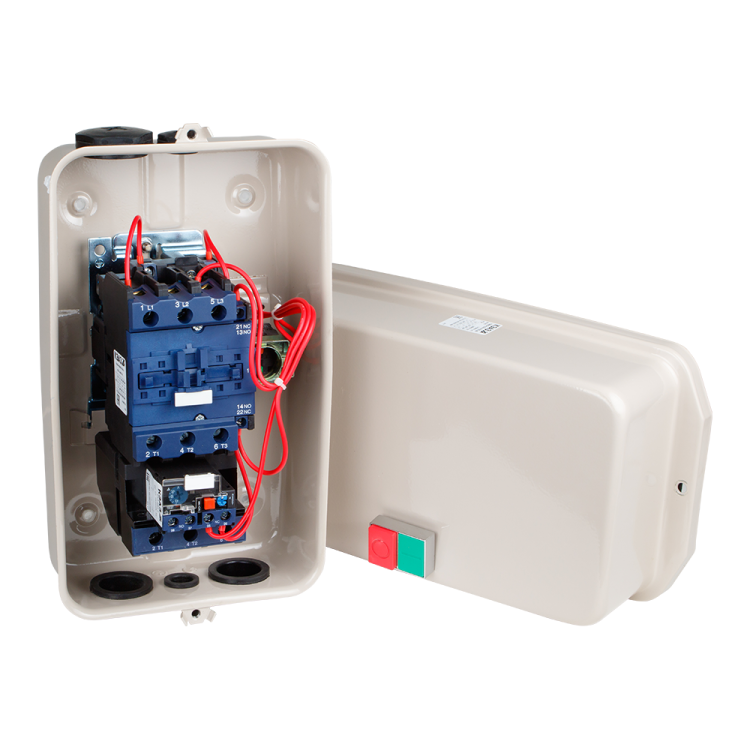

Пускатель магнитный ПМЛ 3220 40А 220AC (30-40А) УХЛ3 Б КЭАЗ 110722

Пускатель магнитный ПМЛ-3220 40А 220В переменного тока (30-40А) климатическое исполнение УХЛ3 категория размещения Б - устройство для безопасного включения и выключения трёхфазных электродвигателей мощностью до 18,5 кВт. Произведён КЭАЗ, соответствует техническим условиям ТУ3427-042-05758109-2008 и предназначен для работы в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Пускатель магнитный ПМЛ-3220 40А 220В переменного тока (30-40А) климатическое исполнение УХЛ3 категория размещения Б используется для прямого пуска трёхфазных асинхронных двигателей. Он обеспечивает удалённое управление, защиту от перегрузки и автоматическое отключение при аварии. Подходит для установки на станках, насосах, компрессорах, конвейерах и других промышленных устройствах с нагрузкой в пределах 30–40 А.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение питания катушки управления: 220 В
• Номинальный рабочий ток: 40 А
• Диапазон настройки тепловой защиты: 30–40 А
• Номинальная мощность двигателя: 18,5 кВт
• Количество полюсов: 3
• Условный ток короткого замыкания: 3 кА
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Количество нормально открытых (НО) вспомогательных контактов: 1
• Максимальное сечение подключаемого кабеля: 10 мм2
• Класс защиты от перегрузки: 10 А - тепловое реле срабатывает при длительном превышении тока выше установленного порога
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и высокой влажности
• Способ монтажа: на монтажную плату (панель)
• Тип подключения: винтовые зажимы
• Нормативный документ: ТУ3427-042-05758109-2008

Совместимость и монтаж

Пускатель магнитный ПМЛ-3220 40А 220В переменного тока (30-40А) климатическое исполнение УХЛ3 категория размещения Б устанавливается на DIN-рейку или жестко закрепляется на металлической панели. Для подключения используются винтовые зажимы - допускаются медные провода сечением до 10 мм2. Обязательно соблюдайте полярность при подключении катушки управления (L/N). Контакты предназначены исключительно для коммутации силовых цепей - не используйте их для управления слаботочными системами. Монтаж выполняйте после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3427-042-05758109-2008 и имеет степень защиты IP54, что позволяет применять его в помещениях с повышенной запылённостью и влажностью. Защита от перегрузки реализована через встроенное тепловое реле класса 10 А - при превышении тока более чем на 10 % в течение заданного времени происходит отключение. Корпус выполнен из самозатухающего пластика, обеспечивающего противопожарную безопасность.

Преимущества

• Высокая надёжность механических контактов благодаря технологии КЭАЗ
• Широкий диапазон регулировки тепловой защиты (30–40 А) - позволяет точно адаптировать под тип двигателя
• Защита IP54 снижает риск отказа из-за попадания пыли и влаги
• Климатическое исполнение УХЛ3 делает возможным использование в неотапливаемых помещениях и на улице под навесом
• Простая замена контактной группы при необходимости ремонта

Ограничения применения

• Не предназначен для частотного регулирования или реверса - требуются дополнительные контакторы
• Не рассчитан на работу при постоянных ударных нагрузках или вибрациях свыше 1g
• Запрещено использовать в средах с агрессивными газами, паром или маслом - даже при IP54 возможна коррозия контактов
• Не применяется в качестве основного рубильника - всегда требуется внешний аппарат отключения перед входом в щит
• Тепловое реле не защищает от однофазного режима - рекомендуется дополнительно устанавливать реле контроля фаз

Примеры использования

• Автоматический пуск насосной станции в водоснабжении
• Управление вентилятором в промышленной печи
• Включение конвейера на пищевом производстве
• Подключение воздушного компрессора в мастерской
• Пуск станка с ЧПУ в цеху с контролируемой влажностью

Практические советы

• Выбирая ПМЛ-3220 40А 220В переменного тока (30-40А) климатическое исполнение УХЛ3 категория размещения Б, убедитесь, что номинальный ток двигателя не превышает 40 А - лучше выбирать с запасом 10–15 %
• При монтаже на плату используйте шайбы и контргайки для надёжной фиксации - вибрация может ослабить крепление
• Проверьте соответствие сечения кабеля - провода меньше 10 мм2 могут перегреваться, больше - не войдут в зажим
• Настройку теплового реле проводите при холодном состоянии двигателя - точность зависит от начальной температуры
• Регулярно осматривайте контакты на окисление - особенно важна профилактика в условиях УХЛ3
• При замене старого пускателя на новый - совпадают ли размеры и расположение клемм? Артикулы КЭАЗ часто имеют одинаковые корпуса, но отличаются по катушкам - убедитесь, что напряжение 220 В совпадает
