Пускатель ПМА-3200 УХЛ4 В 40А кат. 220В AC 1НО с реле РТТ-141 34.0А Кашин 090320100ВВ220002400 КашинЗЭА

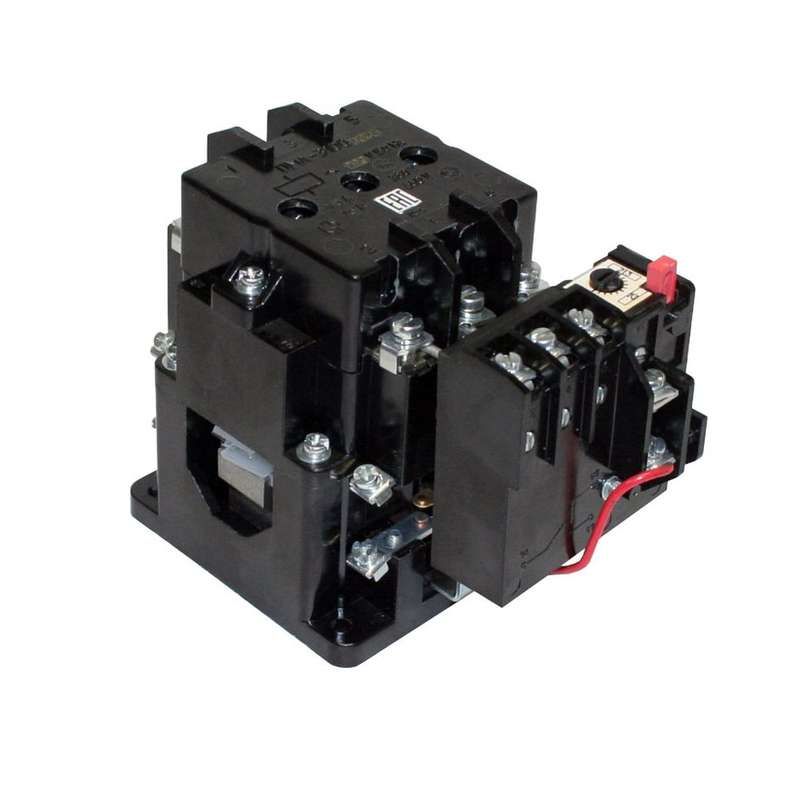

Пускатель ПМА-3200 УХЛ4 В 40А кат. 220В AC 1НО с реле РТТ-141 34.0А - это устройство прямого пуска с тепловой защитой, предназначенное для коммутации и защиты электродвигателей мощностью до 18,5 кВт в промышленных системах. Производитель - КашинЗЭА, артикул 090320100вв220002400.

Назначение и область применения

Пускатель ПМА-3200 УХЛ4 используется для включения и выключения трёхфазных асинхронных двигателей с помощью кнопочного поста или автоматического контроллера. Он обеспечивает защиту двигателя от перегрузки через встроенное тепловое реле РТТ-141. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других механизмах с умеренной частотой запусков. Применяется в закрытых помещениях с нормальными условиями эксплуатации.

Технические характеристики

• Номинальный ток: 40 А - способен работать с нагрузками до этого значения без перегрева.
• Напряжение управления: 220 В AC - требует подачи именно такого напряжения на катушку для срабатывания.
• Защита от перегрузки: да, с тепловым реле РТТ-141, настраиваемым на ток 28–34 А.
• Мощность при AC-3, 400 В: 18,5 кВт - максимальная мощность двигателя, который можно защищать этим пускателем.
• Степень защиты IP00 - нет защиты от пыли и воды; требуется установка в корпусе или щите.
• Температурный режим: от -40 C до +55 C - работает в холодных и жарких условиях, но не выше 55 C окружающей среды.
• Подключение: винтовые зажимы для основной цепи и цепи управления - надёжно фиксируют провода сечением до 10 мм2.
• Класс срабатывания: 20 - время срабатывания теплового реле при 6-кратном токе составляет около 20 секунд.
• Вспомогательные контакты: один замыкающий (1 НО), размыкающих - нет. Не имеет световой индикации.

Совместимость и монтаж

Пускатель ПМА-3200 УХЛ4 совместим с контактными элементами и клеммниками стандарта IEC 60947-4-1. Монтируется на DIN-рейку шириной 35 мм. Для подключения используйте медные провода с изоляцией, зачищенные на 8–10 мм. Обязательно затягивайте винты моментом 0,5–0,7 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает пластик. Установка возможна только вертикально, осевой угол +-15°. Не допускается монтаж рядом с источниками тепла свыше 55 C.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1). Тепловое реле РТТ-141 прошло испытания на соответствие ГОСТ 17703. Пускатель не имеет функции дифференциальной защиты или противопожарной аварийной остановки - эти задачи должны решаться внешним оборудованием.

Преимущества

• Интегрированное тепловое реле снижает количество компонентов в схеме и уменьшает риск ошибок при сборке.
• Винтовые зажимы обеспечивают долговечное соединение даже при вибрациях.
• Класс 20 позволяет использовать пускатель в системах с периодическими перегрузками, например, при пуске тяжёлых механизмов.
• Один замыкающий контакт удобен для передачи сигнала “работа” в системы контроля.

Ограничения применения

• IP00 - нельзя устанавливать в сырых, пыльных или открытых местах без дополнительной защиты (корпуса IP54+).
• Не подходит для частых пусков более 30 раз в час - высокий износ контактов.
• Нельзя применять с постоянным током - катушка рассчитана исключительно на 220 В AC.
• Нет размыкающих контактов - невозможно реализовать блокировку по остановке без внешних модулей.
• Температура окружения не должна превышать 55 C - в жарких цехах нужна принудительная вентиляция.

Примеры использования

• Управление трехфазным насосом 15 кВт в системе водоснабжения.
• Пуск вентилятора на производстве с регулярными пусками каждые 10 минут.
• Автоматизация конвейера с одним двигателем 18,5 кВт, где важна защита от заклинивания.

Практические советы

• Выбирайте пускатель с запасом по току: если двигатель потребляет 32 А, лучше взять 40 А - так увеличивается срок службы контактов.
• Настройте реле РТТ-141 точно на номинальный ток двигателя - не больше, не меньше. Перегрузка на 10 % уже опасна.
• Проверьте напряжение управления перед первым включением - неверное напряжение (например, 380 В вместо 220 В) сразу сломает катушку.
• При использовании в цепях с частыми пусками рекомендовано проверять состояние контактов каждые 6 месяцев.
• Для удалённого управления подключите кнопку “Старт/Стоп” через шланговый кабель с экранированием - это предотвратит помехи.
