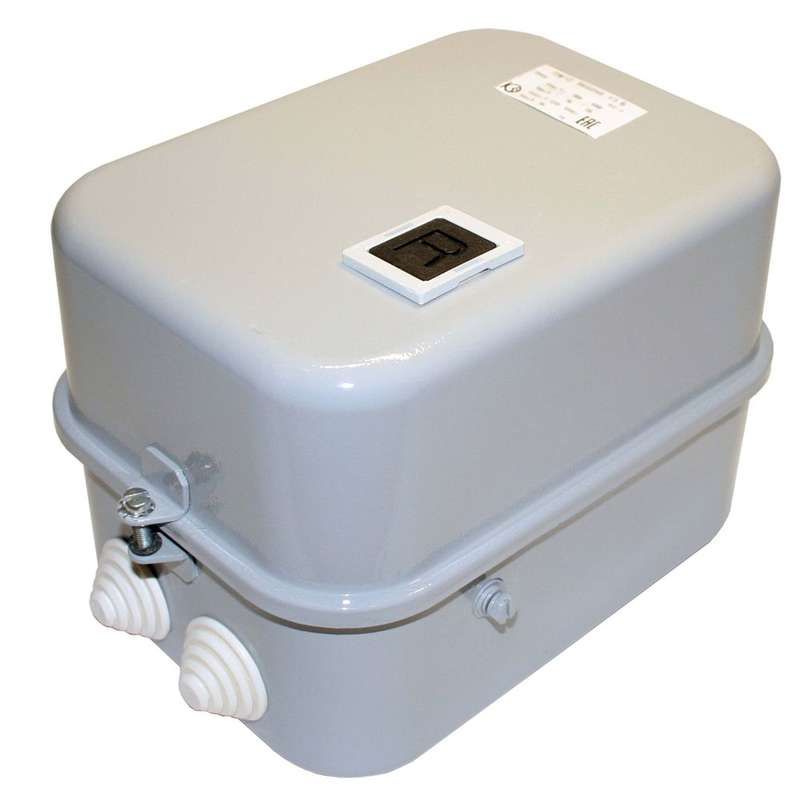

Пускатель электромагнитный ПМ12-040240 У3 220В (1з) РТТ-121 34.0А - 050240102ВВ220000610 КашинЗЭА

Пускатель электромагнитный У3 220В (1з) 34.0А, с реле РТТ-121 - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Произведённый компанией КЗЭА, он сочетает надёжную коммутацию и встроенную тепловую защиту, что делает его подходящим решением для стационарных промышленных систем. Артикулы пм12-040240 и 050240102вв220000610 соответствуют одному и тому же продукту.

Назначение и область применения

Пускатель электромагнитный У3 220В (1з) 34.0А, с реле РТТ-121 предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает дистанционный пуск и остановку, а также защищает двигатель от длительных перегрузок и обрыва одной из фаз. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ и других устройствах с постоянной нагрузкой. Подходит для сетей переменного тока 50–60 Гц с рабочим напряжением до 660 В.

Технические характеристики

• Номинальный ток: 40 А - максимальный допустимый ток через главные контакты при нормальной работе.
• Напряжение катушки управления: 220 В AC - требует именно такое напряжение для включения; не работает от постоянного тока или другого напряжения.
• Номинальная мощность: 18,5 кВт - рекомендованная мощность двигателя, который можно безопасно управлять этим пускателем.
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - позволяют реализовать базовые схемы управления, включая блокировки и индикацию состояния.
• Тепловое реле: да, модель РТТ-121 - автоматически отключает питание при превышении тока, защищая двигатель от перегрева.
• Степень защиты IP40: предохраняет от твердых частиц больше 1 мм, но не от воды - не подходит для влажных или пыльных сред без дополнительной защиты корпуса.
• Климатическое исполнение У3: рассчитан на работу при температуре от −25C до +55C, в условиях умеренного климата с повышенной влажностью, но без воздействия солёного воздуха или химических агрессивных сред.
• Способ монтажа: на монтажную плату - требует установки на жесткую поверхность с креплением болтами, не предназначен для DIN-рейки.
• Подключение: все цепи - винтовые зажимы, обеспечивающие надёжный контакт, но требующие периодической проверки затяжки.
• Класс выпуска 20: время срабатывания теплового реле при 1,2×Iном - около 20 минут, что соответствует стандарту IEC 60947-4-1.

Совместимость и монтаж

Пускатель электромагнитный У3 220В (1з) 34.0А, с реле РТТ-121 совместим с двигателями мощностью до 18,5 кВт, работающими от сети 380/400/415/660 В. Главные контакты выдерживают ток до 40 А, поэтому не следует использовать его для двигателей выше этой мощности даже при меньшем токе - возможен быстрый износ контактов.

Монтаж выполняется исключительно на монтажную плату. Необходимо обеспечить свободное пространство вокруг аппарата для теплоотвода - особенно важно при температуре окружающей среды близкой к +55C. Все провода должны быть зачищены и плотно затянуты в винтовых зажимах. Отсутствие DIN-рейки делает этот пускатель несовместимым с типовыми распределительными щитами, где используется стандартизованный крепёж.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и проходит сертификацию на соответствие безопасности электрооборудования. Тепловое реле РТТ-121 имеет регулируемые пороги срабатывания, что позволяет адаптировать защиту под конкретный двигатель. Однако отсутствие индикации работы (нет светодиодов) требует внешнего контроля состояния - например, через реле времени или кнопочные посты.

Преимущества

• Встроено тепловое реле - не требуется отдельное устройство защиты, снижаются стоимость и сложность сборки схемы.
• Чёткая комбинация контактов (3НО+1НЗ) - достаточна для большинства схем прямого пуска и блокировок.
• Высокая механическая прочность корпуса - рассчитана на долгий срок службы в промышленных условиях.
• Производитель КЗЭА - известный российский бренд с опытом производства промышленной автоматики более 50 лет.

Ограничения применения

• Не применяется во взрывоопасных зонах - степень защиты IP40 не соответствует требованиям взрывозащиты.
• Не подходит для частотного управления - только прямой пуск, без плавного разгона.
• Не работает при напряжении ниже 180 В на катушке - возможны “провалы” включения или вибрация контактов.
• Нет индикации - нельзя определить состояние включения визуально без внешних элементов.
• Требуется монтаж на плату - невозможно установить в стандартный шкаф с DIN-рейкой без переходной рамки.
• Не рекомендуется для частых включений (более 600 раз в час) - высокий износ контактов при частом старте.

Примеры использования

• Управление насосом водоснабжения 15 кВт в котельной - пуск при достижении нижнего уровня воды, остановка при верхнем.
• Конвейерная лента на пищевом производстве - включение по сигналу PLC, защита от перегрузки при заклинивании.
• Вентилятор системы охлаждения станка - автономный пуск после нагрева двигателя, отключение при остывании.
• Компрессор воздушной системы - пуск с задержкой, чтобы избежать скачков тока в сети.

Практические советы

• Проверьте напряжение на катушке перед первым включением - 220 В +-10%. Недостаточное напряжение вызывает отказ включения.
• Затягивайте винтовые зажимы усилием 0,5–0,7 Нм - слишком слабо - плохой контакт, слишком сильно - повреждается пластик.
• При использовании в пыльных помещениях - установите пускатель внутри герметичного ящика с фильтрами.
• Для продления срока службы контактов - используйте ограничитель перенапряжения ОПН, подключаемый параллельно катушке.
• При замене теплового реле - выбирайте точно такую же модель РТТ-121, иначе изменится времятоковая характеристика защиты.
• Не монтируйте рядом с источниками сильного тепла - температура выше +55C приведёт к ложному срабатыванию реле.
