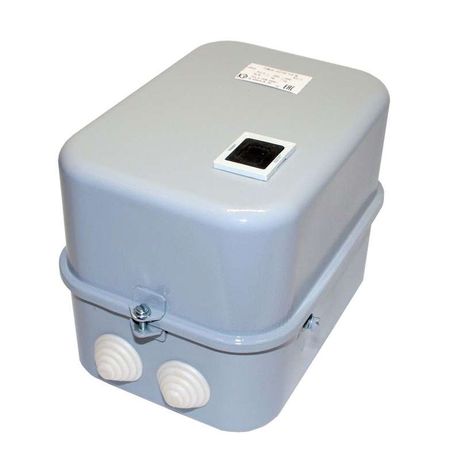

Пускатель электромагнитный ПМА 3210 У3 В 220В (2з+2р) РТТ-141 34.0А Кашин 090321222ВВ220002400 КашинЗЭА

Пускатель электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 34.0А - устройство для дистанционного управления трёхфазными асинхронными двигателями с тепловой защитой, рассчитанное на работу в промышленных системах автоматизации. Бренд КЗЭА и артикул 090321222вв220002400 указывают на серийную продукцию завода КашинЗЭА, предназначенную для стационарных установок.

Назначение и область применения

Пускатель электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 34.0А используется для включения, выключения и защиты электродвигателей от перегрузок и обрыва фазы. Применяется в стационарных системах управления: насосы, вентиляторы, конвейеры, компрессоры, станки с короткозамкнутым ротором. Подходит для сетей переменного тока 50–60 Гц с напряжением до 660 В. Тепловое реле обеспечивает автономную защиту двигателя без внешних устройств.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который может коммутировать пускатель без повреждений;
• Номинальная мощность при AC-3, 400 В: 18,5 кВт - рекомендованная нагрузка для двигателей;
• Напряжение катушки управления: 220 В переменного тока - требует именно такого питания для срабатывания;
• Количество контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - для построения схем управления, блокировок и сигналов;
• Климатическое исполнение У3 - работает при температуре от −25 C до +55 C, в условиях умеренного климата с повышенной влажностью;
• Степень защиты IP40 - защищён от твёрдых частиц больше 1 мм, но не от воды и брызг;
• Тип пускателя: прямого пуска - не имеет функций реверса или мягкого запуска;
• Тепловое реле: да - встроенное, с классом срабатывания 20 (время отключения при перегрузке зависит от тока);
• Способ монтажа: монтажная плата - крепится на DIN-рейку или плату через отверстия, не предполагает настенное крепление;
• Индикация: да - наличие светодиодов или механических индикаторов состояния (не указано количество, значит, есть хотя бы один);
• Тип присоединения главной цепи: винтовое - зажимы для проводов затягиваются отвёрткой, требуют периодической проверки.

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 34.0А совместим с проводами сечением, соответствующим номинальному току 40 А (обычно 6–10 мм2 медных жил). Монтаж выполняется на монтажной плате или DIN-рейке - важно соблюдать расстояние между соседними аппаратами для теплоотвода. Катушка управления питается исключительно от 220 В переменного тока - подключение к постоянному току или другому напряжению вызовет отказ. Винтовые зажимы должны быть плотно затянуты, иначе возможен нагрев и выход из строя.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Класс 20 теплового реле гарантирует срабатывание при длительной перегрузке, что снижает риск перегрева двигателя. Отсутствие защиты от брызг (IP40) требует установки в закрытых щитах. Для защиты катушки от импульсных перенапряжений рекомендуется использовать ограничитель перенапряжения ОПН, подключаемый параллельно катушке.

Преимущества

• Встроенное тепловое реле - не требуется внешнее устройство защиты;
• Чёткая схема контактов (2 НО + 2 НЗ) - удобна для реализации сложных логических схем управления;
• Индикация состояния - позволяет оперативно определить, включен ли пускатель;
• Высокая надёжность в стационарных условиях - конструкция проверена временем, применяется в промышленности десятилетиями;
• Поддержка напряжения 220 В - совместим с большинством промышленных систем управления.

Ограничения применения

• Не подходит для реверсивных схем - только прямой пуск;
• Защита IP40 - нельзя устанавливать во влажных помещениях, на улице или там, где возможны брызги воды;
• Максимальная рабочая температура +55 C - не допускается использование рядом с источниками высокого тепла без принудительного охлаждения;
• Требуется точное соответствие напряжения катушки - 220 В переменного тока, другие значения не работают;
• Не предназначен для частотного регулирования или мягких пусков - только полное включение/выключение.

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем;
• Конвейер на пищевом производстве - пуск по команде PLC с использованием одного из НО контактов для сигнала “работает”;
• Вентилятор в HVAC-системе - защита от перегрузки при забитом фильтре через встроенное тепловое реле;
• Автоматическая система подачи сырья - пускатель активируется по сигналу с кнопки или датчика, НЗ контакт используется для блокировки других механизмов.

Практические советы

• Проверьте сечение кабелей перед подключением - для 40 А используйте минимум 6 мм2 меди;
• После монтажа протестируйте срабатывание катушки - подайте 220 В и услышите характерный щелчок;
• При установке в шкафу оставьте свободное пространство вокруг аппарата - он греется при работе;
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что пускатель рассчитан на такую частоту - в документации не указано, поэтому лучше применять с запасом;
• Для долговечности подключите ОПН к катушке - особенно если в системе есть частотники или мощные индуктивные нагрузки;
• Не используйте этот пускатель вместо контактора с IP55 - даже небольшое попадание влаги может вывести его из строя.
