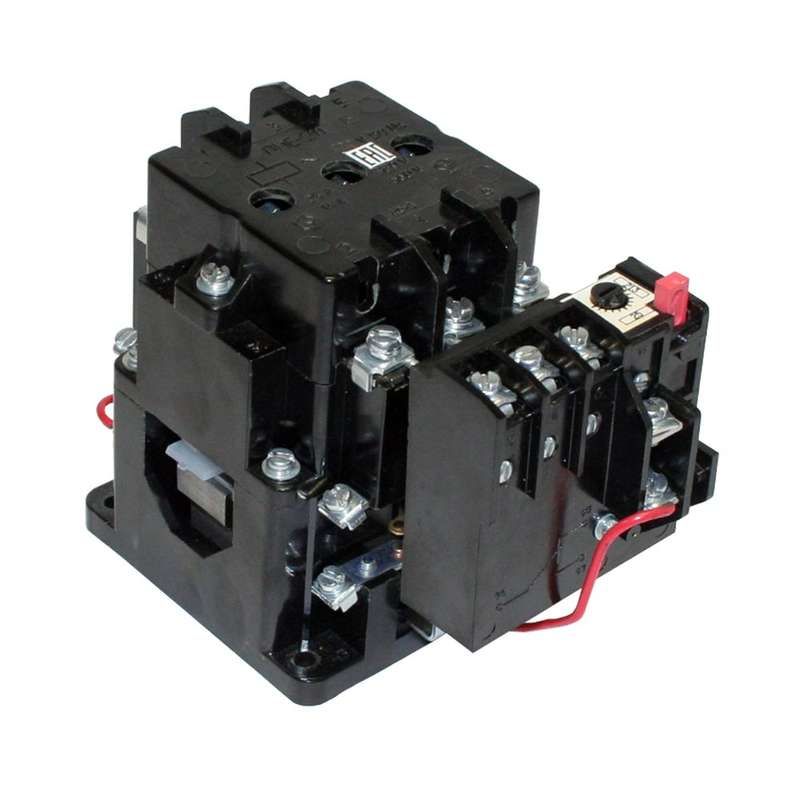

Пускатель электромагнитный ПМЕ-212 УХЛ4 В 220В (2з+2р) РТТ-141 25А - 080212220ВВ220000800 КашинЗЭА

Пускатель электромагнитный УХЛ4 220В 2 нормально-открытых + 2 нормально-закрытых контакта 25А РТТ-141 - это надёжное устройство для управления трёхфазными электродвигателями мощностью до 11 кВт. Комбинированный пускатель с тепловым реле и контактной группой обеспечивает безопасный запуск, работу и защиту оборудования. Произведён КЗЭА г.Кашин, артикул 080212220вв220000800.

Назначение и область применения

Пускатель электромагнитный УХЛ4 220В 2 нормально-открытых + 2 нормально-закрытых контакта 25А РТТ-141 используется для дистанционного включения и выключения электродвигателей переменного тока. Он обеспечивает пуск двигателя при нулевой скорости (прямой пуск), поддержание работы в штатном режиме и автоматическое отключение при перегрузке благодаря встроенному тепловому реле. Подходит для установки на станках, насосах, компрессорах, конвейерах и других промышленных устройствах с нагрузкой до 25 А.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который может коммутировать пускатель без повреждений.
• Напряжение катушки управления: 220 В переменного тока - требует подачи именно этого напряжения для срабатывания.
• Количество контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяют управлять цепями сигнализации, блокировки или вторичным оборудованием.
• Номинальная мощность: 11 кВт - рекомендованная максимальная мощность двигателя при напряжении 380 В.
• Тепловое реле: да - защищает двигатель от длительной перегрузки; диапазон настройки - 21,3 А (можно регулировать ближе к реальной нагрузке).
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C и повышенной влажности, подходит для помещений с умеренным климатом (цеха, склады, неотапливаемые зоны).
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды. Не предназначена для открытых площадок.
• Способ монтажа: DIN-рейка / монтажная плата - можно фиксировать на стандартной рейке 35 мм или крепить болтами.
• Тип присоединения: винтовое - провода затягиваются в клеммы отверткой, требуется контроль усилия.
• Индикация: да - наличие светодиодов или механических указателей состояния (включено/выключено), хотя количество световых сигнализаторов указано как 0 - возможно, индикация реализована через положение рычага или внешние элементы.
• Класс выпуска: класс 20 - время срабатывания теплового реле при перегрузке соответствует стандартному графику для двигателей средней инерции.

Совместимость и монтаж

Пускатель РТТ-141 совместим с любыми трёхфазными двигателями мощностью до 11 кВт при напряжении сети 380–415 В. Для подключения используйте три фазы L1-L2-L3 на основные контакты, ноль и заземление - на отдельную клеммную колодку. Катушка управления подключается к 220 В AC между фазой и нулём. Контакты НО и НЗ используются для управления кнопочными пунктами, аварийной остановкой или сигналами. Монтаж на DIN-рейку выполняется щелчком - устройство легко фиксируется и извлекается. При монтаже на плату соблюдайте шаг крепёжных отверстий и не допускайте перекоса корпуса.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле обеспечивает защиту от перегрева двигателя, предотвращая выход из строя изоляции обмоток. Отключение происходит при превышении установленного порога тока (21,3 А), что снижает риск возгорания. Устройство не имеет функции реверса - для изменения направления вращения нужен второй пускатель или реверсивный контур.

Преимущества

• Встроенное тепловое реле исключает необходимость отдельного устройства защиты - экономит место и стоимость.
• Чёткая комбинация 2 НО + 2 НЗ контактов позволяет реализовать сложные схемы управления без дополнительных модулей.
• Климатическое исполнение УХЛ4 делает его пригодным для использования в условиях высокой влажности и широкого температурного диапазона.
• Винтовое присоединение обеспечивает надёжный контакт даже при вибрациях, характерных для промышленного оборудования.
• Поддержка монтажа на DIN-рейку ускоряет сборку распределительных щитов и упрощает замену.

Ограничения применения

• Не применяется в помещениях с агрессивной средой (пар, химические вещества, значительная пыль) - степень защиты IP20 недостаточна.
• Не подходит для частотного управления или мягкого пуска - только прямой пуск.
• Не рассчитан на постоянную работу выше 55 C - при нагреве щита более чем на 55 C возможны отказы теплового реле.
• Отсутствие световой индикации (по данным - 0 сигнализаторов) усложняет диагностику - необходимо использовать внешние индикаторы.
• Не предназначен для работы с постоянным током - катушка рассчитана только на переменный ток 220 В.

Примеры использования

• Автоматический насос в системе водоснабжения - пуск при достижении давления ниже заданного, остановка при перегрузке.
• Конвейерная лента на пищевом производстве - управление с пульта, защита от заклинивания.
• Вентилятор в HVAC-системе - включение по таймеру, отключение при перегреве двигателя.
• Циркулярная пила - пуск через кнопку “Старт”, аварийная остановка по кнопке “Стоп” с использованием одного из НЗ контактов.

Практические советы

• Выбирайте тепловое реле с настройкой чуть выше рабочего тока двигателя - например, если двигатель потребляет 18 А, установите реле на 20–21 А.
• Проверьте посадочный диаметр кабелей - винтовые клеммы поддерживают жилы до 4–6 мм2. Перегрузка сечением вызывает нагрев и окисление.
• При монтаже на DIN-рейку убедитесь, что рядом нет источников сильного тепла - пускатель чувствителен к перегреву.
• Для удалённого управления используйте один из НО контактов для подключения кнопки “Старт” и НЗ - для “Стоп”. Это создаёт самоблокирующийся контур.
• При замене старого пускателя проверьте соответствие токового класса и типа катушки - 220 В AC не заменяется на 380 В или DC.
• Артикулы 080212220вв220000800 и пме-211 - это варианты одной модели. Уточняйте совместимость с вашим щитовым оборудованием перед заказом.
