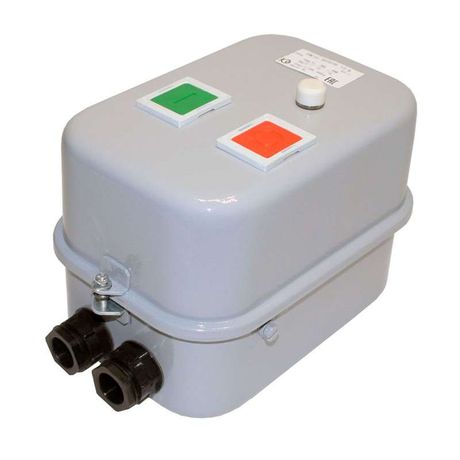

Пускатель электромагнитный ПМ12-025230 У2 220В (1з) РТТ-131 25.0А - 040230101ВВ220000810 КашинЗЭА

Пускатель электромагнитный У2 220В (1з) 25.0А с реле РТТ-131 - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Бренд КЗЭА г.Кашин обеспечивает надёжную работу аппарата в условиях промышленной автоматизации. Артикулы 040230101вв220000810 и пм12-025230 соответствуют одному продукту.

Назначение и область применения

Пускатель электромагнитный У2 220В (1з) 25.0А с реле РТТ-131 предназначен для коммутирования трёхфазных асинхронных с короткозамкнутым ротором. Применяется в стационарных системах управления: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с постоянной нагрузкой. Интегрируется в системы автоматического управления благодаря наличию вспомогательных контактов и теплового реле.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 25 А - максимальный рабочий ток через силовые контакты
• Номинальная мощность: 11 кВт - рекомендованная нагрузка для двигателя при напряжении 380 В
• Напряжение питания катушки: 220 В AC - требует именно такого напряжения для включения
• Максимальное напряжение изоляции: 660 В - допустимый предел для работы в сетях высокого класса
• Тепловое реле: да, модель РТТ-131 - защищает двигатель от длительных перегрузок и обрыва фазы
• Степень защиты: IP54 - защита от пыли и брызг воды, подходит для помещений с повышенной влажностью или пылью
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ), 3 силовых НО - позволяет реализовать базовые схемы управления и сигнализацию
• Индикация: один светодиодный индикатор - показывает состояние включения/выключения
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C, в помещениях с невысокой влажностью
• Класс выпуска: Class 20 - время срабатывания теплового реле при перегрузке 20×Iном составляет около 20 секунд
• Тип присоединения: винтовые зажимы - удобны для многожильных проводов сечением до 4 мм2
• Способ монтажа: на монтажную плату - требуется установка на DIN-рейку или жесткий щит с подходящими креплениями

Совместимость и монтаж

Пускатель электромагнитный У2 220В (1з) 25.0А с реле РТТ-131 рассчитан на монтаж на металлической платформе или шасси с возможностью фиксации болтами. Подключение выполняется через винтовые зажимы: три верхних контакта - для входа трёх фаз, нижние - для выхода к двигателю; катушка подключается к цепи управления 220 В. Тепловое реле РТТ-131 уже установлено и отрегулировано на 25 А - самостоятельная настройка не требуется. Обязательно соблюдайте полярность при подключении катушки - она чувствительна к направлению тока. Монтаж на DIN-рейку невозможен - нужна планка или корпус с отверстиями под крепление.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита IP54 снижает риск повреждения от внешней среды. Тепловое реле РТТ-131 обеспечивает соответствие требованиям безопасности при аварийных режимах. Для защиты катушки от импульсов перенапряжения рекомендуется установить ограничитель перенапряжения ОПН параллельно её выводам - особенно при использовании с кнопочными пунктами или PLC.

Преимущества

• Встроенное тепловое реле исключает необходимость внешнего термореле - экономит место и время сборки
• Индикация состояния включения ускоряет диагностику отказов
• Высокая степень защиты IP54 делает его пригодным для использования в цехах с пылью и влагой
• Чёткая маркировка контактов и наличие одного НЗ позволяют легко реализовать схемы самоблокировки
• Поддержка напряжения 220 В для катушки - совместим с большинством бытовых и промышленных систем управления

Ограничения применения

• Не частотным регуляторам - нельзя использовать с ЧРП, так как реле РТТ-131 реагирует на ток, а не на частоту
• Не подходит для частых включений более 60 раз в час - срок службы контактов снижается
• Максимальная температура окружающей среды - +55 C - выше этого значения возможны сбои в работе теплового реле
• Отсутствует возможность расширения числа вспомогательных контактов - нет слотов для модульных блоков
• Не имеет функции реверса - для изменения направления вращения требуется второй пускатель

Примеры использования

• Автоматическая система подачи воды - управляет насосом 11 кВт при наличии давления в трубопроводе
• Лента конвейера на пищевом предприятии - запускается по сигналу с контроллера и останавливается при перегреве
• Воздухоохладитель в холодильной камере - включается при достижении заданной температуры
• Циркулярная пилы в деревообработке - используется в связке с кнопками “Старт” / “Стоп” и аварийной остановкой

Практические советы

• Выбирая этот пускатель, проверьте, что ваш двигатель потребляет ≤25 А и имеет мощность ≤11 кВт при 380 В - иначе реле будет постоянно срабатывать
• При подключении используйте медные провода сечением 2,5–4 мм2 - слишком тонкие вызывают нагрев, слишком толстые плохо фиксируются в зажимах
• Обеспечьте доступ к винтовым клеммам - они требуют периодической затяжки после первых нескольких включений
• Если вы используете пускатель в системе с PLC, обязательно установите ОПН на катушку - чтобы не повредить выходной модуль контроллера
• Не устанавливайте рядом с источниками сильного магнитного поля - может влиять на работу контактов
• Проверяйте целостность индикатора перед каждым обслуживанием - он является основным индикатором работоспособности всей цепи
