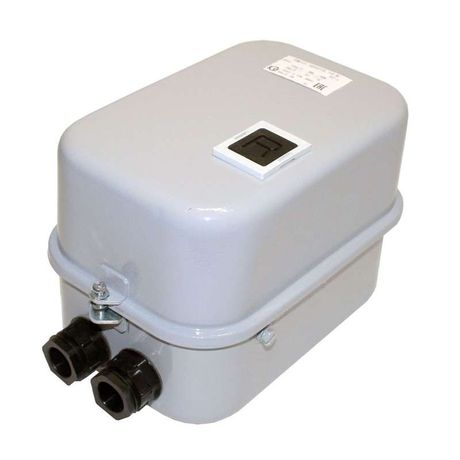

Пускатель электромагнитный ПМ12-025210 380В (1з) РТТ-131 25.0А Кашин 040210101ВВ380000810 КашинЗЭА

Пускатель электромагнитный У2 380В (1з) 25.0А с реле РТТ-131 - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Бренд КЗЭА и артикул 040210101вв380000810 указывают на серийную продукцию, предназначенную для стационарных промышленных систем.

Назначение и область применения

Пускатель электромагнитный У2 380В (1з) 25.0А с реле РТТ-131 используется для коммутации и защиты трёхфазных асинхронных с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах, станках. Обеспечивает удалённое управление питанием двигателя, автоматическую отсечку при перегреве или потере фазы. Индикация работы позволяет оперативно определить состояние аппарата.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать длительную нагрузку до этого значения без повреждений.
• Напряжение катушки управления: 380 В переменного тока - требует именно такого напряжения для срабатывания; нельзя использовать с 220 В или постоянным током.
• Номинальная мощность: 11 кВт - соответствует максимальной мощности двигателя, который можно защищать этим пускателем.
• Напряжение главной цепи: до 660 В - допустимо применение в сетях с рабочим напряжением до этой величины, в том числе 380 В и 400 В.
• Количество контактов: 1 нормально закрытый (НЗ) + 3 нормально открытых (НО) - позволяют реализовать базовые схемы управления, включая блокировки и сигналы.
• Тепловое реле: РТТ-131 - обеспечивает тепловую защиту от перегрузки и обрыва фазы, регулируется под конкретный ток двигателя.
• Степень защиты IP54 - защищает от пыли (не полностью герметично) и брызг воды с любого направления; не подходит для влажных сред с прямым воздействием воды.
• Климатическое исполнение У2 - рассчитан на работу при температуре от −25C до +55C, в условиях умеренного климата с возможностью повышенной влажности.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или платформу через отверстия, не имеет штыревых выводов для прямого подключения к проводам.
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном составляет около 20 минут, что типично для медленных режимов нагрева.
• Тип присоединения: винтовые зажимы - надёжное механическое соединение, требует правильного момента затяжки.

Совместимость и монтаж

Пускатель электромагнитный У2 380В (1з) 25.0А с реле РТТ-131 совместим с любыми трёхфазными двигателями до 11 кВт, работающими в сетях 380–660 В, 50/60 Гц. Монтировать необходимо исключительно на жесткую поверхность - монтажная плата не предусматривает свободного крепления. Подключение силовой цепи выполняется через винтовые зажимы: соблюдайте порядок L1-L2-L3 и T1-T2-T3. Управляющая катушка подключается к 380 В AC - неверное напряжение вызывает отказ или выход из строя. Тепловое реле РТТ-131 предварительно настраивается под ток двигателя (диапазон 16…25 А). После монтажа проверьте отсутствие люфта в контактах и плотность затяжки винтов.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному IEC 60947-4-1. Защита IP54 снижает риск поражения током и короткого замыкания в пыльных помещениях. Отказ от внешней индикации (нет светодиодов) делает необходимым использование внешних индикаторов состояния. Для защиты катушки от импульсов перенапряжения рекомендуется установка ОПН (ограничителя перенапряжений) параллельно её выводам - особенно в сетях с частотными преобразователями или высокой коммутационной активностью.

Преимущества

• Встроено тепловое реле РТТ-131 - не требуется отдельное устройство защиты, экономит место и стоимость сборки.
• Высокая степень защиты IP54 - подходит для цехов с пылью, маслом, влагой, где обычные устройства быстрее выходят из строя.
• Чёткая индикация состояния - позволяет отличить “работает” от “выключен”, даже без внешнего контроля.
• Готовый набор контактов (1НЗ+3НО) - достаточен для большинства схем управления, включая аварийную остановку и самоблокировку.
• Производитель КЗЭА - известный российский изготовитель, обеспечивающий долговечность и ремонтопригодность.

Ограничения применения

• Не для взрывоопасных зон - класс защиты IP54 не является взрывозащищённым.
• Не работает при напряжении ниже 300 В на катушке - слабое напряжение вызывает щелканье и перегрев.
• Максимальная температура окружающей среды +55 C - при более высоких температурах возможно преждевременное срабатывание теплового реле.
• Отсутствуют световые индикаторы - невозможно визуально определить положение контактов без внешних элементов.
• Подходит только для прямого пуска - не предназначен для реверса, мягкого пуска или частотного управления.

Примеры использования

• Автоматическая система подачи воды на объекте: двигатель насоса 7,5 кВт запускается по сигналу от контроллера через этот пускатель.
• Линия производства: три конвейера с двигателями до 11 кВт управляются одним пультом, каждый - через аналогичный пускатель У2 380В.
• Вентиляционный комплекс: вентилятор 11 кВт в помещении с пылью, где IP54 гарантирует срок службы выше, чем у менее защищённых моделей.

Практические советы

• Выбирая пускатель электромагнитный У2 380В (1з) 25.0А с реле РТТ-131, убедитесь, что ток двигателя не превышает 25 А - иначе реле будет постоянно срабатывать.
• Проверяйте момент затяжки винтов: слишком слабо - окисление и греться, слишком сильно - деформация корпуса.
• Настройте тепловое реле РТТ-131 точно под реальный ток двигателя - используйте таблицу на корпусе реле.
• Если в системе есть ЧРП (частотный регулятор), обязательно установите ОПН на катушку - иначе она выйдет из строя от импульсов.
• При использовании нескольких таких пускателей - помечайте все провода: одинаковый вид усложняет обслуживание.
• Артикулы 040210101вв380000810 и пм12-025210 - это одна модель, различают только внутренние номера завода. Заказывайте по обоим, чтобы найти нужный вариант на складе.
