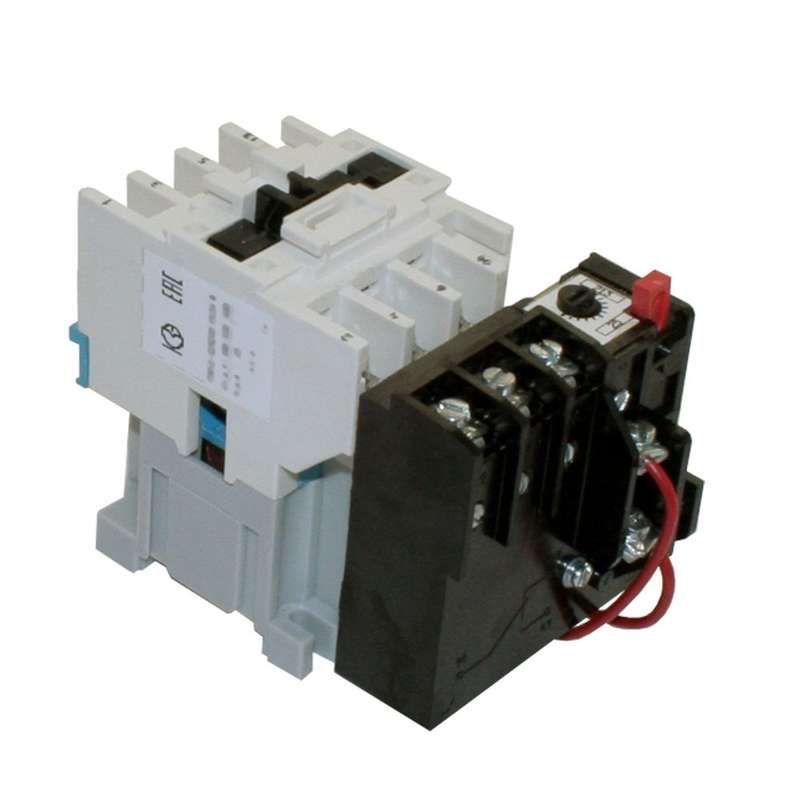

Пускатель электромагнитный ПМ12-025200 УХЛ4 В 380В 1НО РТТ-131 25А Кашин 040200100ВВ380000810 КашинЗЭА

Пускатель электромагнитный УХЛ4 380В 25А 1з/1НО РТТ-131 - это устройство для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором, оснащённое тепловым реле и совместимое с DIN-рейкой. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Пускатель электромагнитный УХЛ4 380В 25А 1з/1НО РТТ-131 предназначен для включения, выключения и реверса трёхфазных асинхронных двигателей мощностью до 12,5 кВт. Он используется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, станках и другом оборудовании с постоянной нагрузкой. Тепловое реле защищает двигатель от перегрева при длительных перегрузках и обрыве фазы.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главной цепи: 25 А
• Номинальная мощность двигателя: 12,5 кВт
• Количество силовых нормально разомкнутых контактов: 3
• Количество вспомогательных нормально разомкнутых контактов: 1
• Тепловое реле: да, класс срабатывания 20
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C и высокой влажности
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Подключение главной цепи: винтовые зажимы
• Индикация состояния: есть (светодиод или механический индикатор положения)
• Способ монтажа: на DIN-рейку или монтажную плату

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 380В 25А 1з/1НО РТТ-131 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Монтаж допускается только в закрытых щитах, так как степень защиты IP20 не предохраняет от попадания влаги и пыли. Обязательно соблюдайте полярность подключения катушки управления - неверное подключение может повредить устройство.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле имеет класс срабатывания 20 - время отключения при перегрузке 20-кратном токе составляет 2–10 секунд. Применение устройства вне указанных условий (температура выше 55 C, влажность >95%) снижает срок службы и может вызвать отказ защиты.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты
• Высокая коммутационная способность - рассчитан на частые включения/выключения
• Индикация позволяет оперативно определить состояние аппарата без тестера
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках в холодное время года

Ограничения применения

• Не применяется в средах с взрывоопасными газами, пылью или химически активными веществами - IP20 не обеспечивает герметичность
• Не подходит для работы при напряжении ниже 340 В или выше 420 В - возможны сбои в работе катушки
• Не предназначен для частого реверса более 60 раз в час - риск сваривания контактов
• Не следует использовать без защиты от импульсных перенапряжений - рекомендуется установка ОПН параллельно катушке

Примеры использования

• Автоматизация конвейерной линии на пищевом предприятии
• Управление насосной группой в системе водоснабжения
• Пуск вентилятора в HVAC-системе промышленного здания
• Контроль движения станка с ЧПУ в металлообработке

Практические советы

• Выбирая пускатель электромагнитный УХЛ4 380В 25А 1з/1НО РТТ-131, проверьте соответствие номинала двигателя - не превышайте 12,5 кВт
• При использовании в условиях частых включений регулярно контролируйте состояние контактов - при нагаре или подгорании замените устройство
• Для расширения функций можно установить дополнительные контактные модули - они совместимы с конструкцией РТТ-131
• Обеспечьте свободный доступ к устройству для обслуживания - особенно важно при наличии теплового реле, требующего периодической проверки
• Не забудьте про обязательное заземление корпуса и правильную прокладку управляющей цепи - помехи могут вызывать ложные срабатывания
