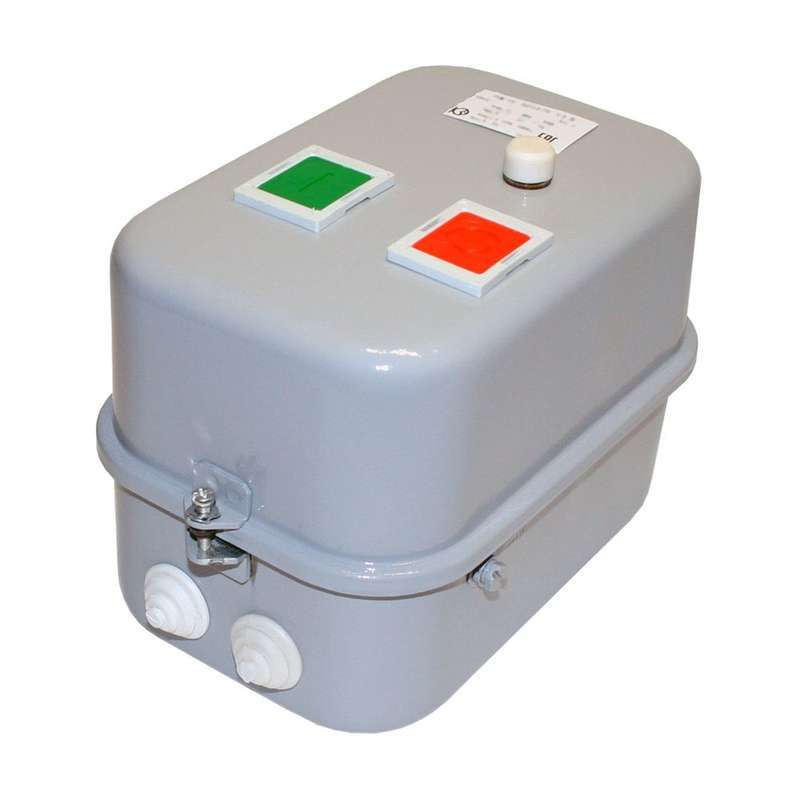

Пускатель электромагнитный ПМ12-025270 У3 В, 380В, (1з), РТТ-131, 25,0А - 040270102ВВ380000810 КашинЗЭА

Пускатель электромагнитный У3 В 380В 1 нормально открытый контакт РТТ-131 25,0А - устройство для дистанционного управления трёхфазными двигателями с тепловой защитой, рассчитанное на работу в стационарных системах автоматизации. Бренд КЗЭА и артикул РТТ-131 указывают на серийную продукцию, предназначенную для надёжной работы в условиях промышленного оборудования.

Назначение и область применения

Пускатель электромагнитный У3 В 380В 1 нормально открытый контакт РТТ-131 25,0А используется для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает дистанционный пуск, остановку и защиту от перегрузок и обрыва фазы. Подходит для установки в щитах управления станков, насосов, конвейеров и других механизмов с постоянной нагрузкой. Применяется в системах с напряжением до 660 В и частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт;
• Напряжение катушки управления: 380 В переменного тока - требует питания именно этой величины для срабатывания;
• Количество контактов: 1 нормально открытый (НО) + 4 нормально закрытых (НЗ) - позволяет реализовать сложные схемы управления и сигнализации;
• Тепловое реле: да - защищает двигатель от длительной перегрузки;
• Степень защиты IP40 - предохраняет от доступа предметов более 1 мм, но не защищена от воды и пыли;
• Способ монтажа: на монтажную плату - требуется установка на DIN-рейку или жесткую поверхность с креплением;
• Максимальная рабочая температура: +55 C - нельзя использовать в средах выше этого значения;
• Тип присоединения: винтовые зажимы - требуют качественного затягивания проводов;
• Класс выпуска: 20 - соответствует времени отключения при перегрузке согласно стандарту IEC 60947-4-1;
• Индикация: один световой сигнал - показывает состояние включения/выключения;
• Напряжение максимальное: 660 В - допустимо применение в сетях до этого уровня.

Совместимость и монтаж

Пускатель РТТ-131 монтируется исключительно на монтажную плату - он не имеет крепления для DIN-рейки. Для правильной установки необходимо подготовить отверстия под болты и обеспечить плотный контакт с основанием. Подключение силовых цепей и катушки управления выполняется через винтовые зажимы - важно соблюдать момент затяжки, чтобы избежать нагрева и окисления контактов. Тепловое реле встроено и не требует внешней регулировки - его настройка выполнена заводом под номинал 25 А.

Безопасность и стандарты

Пускатель электромагнитный У3 В 380В 1 нормально открытый контакт РТТ-131 25,0А соответствует требованиям ГОСТ Р МЭК 60947-4-1. Климатическое исполнение У3 гарантирует работу при температуре от −25 C до +55 C и относительной влажности до 90 % при +25 C. Для защиты катушки от импульсных перенапряжений рекомендуется установка ограничителя перенапряжения (ОПН) параллельно её выводам - особенно при использовании в сетях с высокими помехами.

Преимущества

• Встроенное тепловое реле снижает количество внешних элементов в схеме;
• Чёткая индикация состояния упрощает диагностику;
• Высокая коммутационная долговечность благодаря классу 20;
• Наличие четырёх НЗ контактов позволяет легко реализовать блокировки и аварийные остановки;
• Производитель КЗЭА - известный российский изготовитель с проверенной технологией сборки.

Ограничения применения

• Не применяется во взрывоопасных зонах - степень защиты IP40 недостаточна;
• Не подходит для мобильных или outdoor-систем - отсутствует защита от влаги и пыли;
• Требуется точное соответствие напряжения катушки 380 В - при неверном питании возможен отказ или повреждение;
• Не предназначен для частотного регулирования - работает только на постоянной скорости;
• Монтаж только на плату - невозможно использование в типовых шкафах с DIN-рейками без адаптера.

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня, остановка при верхнем;
• Автоматизация конвейера на пищевом производстве - запуск после срабатывания датчика наличия продукта;
• Привод вентилятора в HVAC-системе - работа по расписанию с защитой от перегрева;
• Станок с ЧПУ - пуск шпинделя по команде контроллера с немедленной остановкой при аварии.

Практические советы

• Проверьте напряжение сети перед подключением - даже кратковременное превышение 380 В может вывести катушку из строя;
• При монтаже используйте медные провода сечением не менее 4 мм2 для силовых цепей - это минимизирует потери и нагрев;
• Обязательно подключите ОПН к катушке, если система работает рядом с частотниками или сварочными аппаратами;
• Не забудьте про вентиляцию вокруг аппарата - при работе на пределе нагрузки температура внутри шкафа может расти быстрее, чем указано в спецификации;
• Для обслуживания отключите питание и проверьте отсутствие напряжения - хотя контакты механически размыкаются, они могут сохранять заряд при наличии конденсаторов в схеме.
