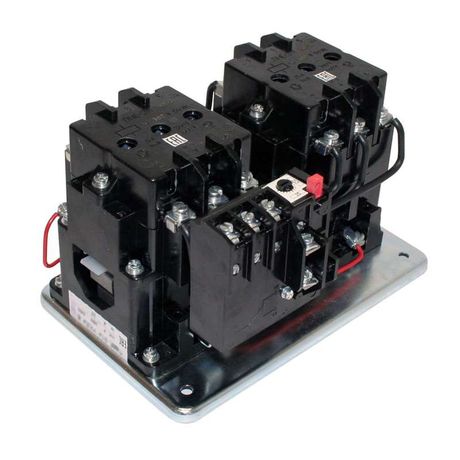

Пускатель электромагнитный ПМЕ-214 УХЛ4 В, 220В, (2з+2р), РТТ-141 25,0А - 080214220ВВ220000800 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 25.0А - это реверсивный электромагнитный пускатель с тепловой защитой, предназначенный для управления трёхфазными асинхронными двигателями. Бренд КЗЭА и артикул пме-214 указывают на серийную продукцию, применяемую в промышленных системах автоматизации.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 25.0А используется для дистанционного запуска, остановки и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок с напряжением до 660 В и частотой 50–60 Гц. Тепловое реле РТТ-141 обеспечивает защиту от длительных перегрузок и обрыва фазы. Применяется в системах управления станками, насосами, конвейерами, вентиляторами и другим оборудованием с регулярным пуском/остановкой.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток через главные контакты
• Напряжение катушки управления: 220 В переменного тока (AC) - требует именно такой источник питания для срабатывания
• Номинальная мощность при 400 В (класс AC-3): 11 кВт - позволяет управлять двигателями этой мощности
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для построения схем управления и блокировок
• Тепловое реле: да, модель РТТ-141 - защищает двигатель от перегрева при перегрузке
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность и наличие конденсата
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открытый
• Способ монтажа: на монтажную плату - крепится болтами к печатной плате или щиту, не предназначен для DIN-рейки
• Тип присоединения: винтовые зажимы - для подключения проводов сечением до 4–6 мм2 (по стандарту для 25 А)
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном составляет около 20 минут
• Индикация: есть - сигнал о состоянии (включение/выключение) отображается, хотя световые индикаторы отсутствуют

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 25.0А монтируется исключительно на монтажную плату. Его нельзя установить на DIN-рейку. Главные контакты подключаются через винтовые зажимы - затяжка должна выполняться моментом 0,8–1,2 Нм, чтобы избежать перегрева. Управление происходит через катушку 220 В AC - необходимо использовать соответствующий источник. Вспомогательные контакты (2 НО + 2 НЗ) можно использовать для блокировки, сигнализации или подключения кнопочных постов. Обязательно проверьте совпадение схемы управления с типом пускателя - он реверсивный, значит, требуется два отдельных командных устройства («Вперёд» и «Назад») с механической или электрической блокировкой.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле РТТ-141 обеспечивает соответствие классу 20 по времени срабатывания. Отсутствие степени защиты IP00 означает, что устройство должно быть установлено внутри электрошкафа или защищённой среды - прямой доступ к токоведущим частям опасен. Для предотвращения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления.

Преимущества

• Встроенное тепловое реле РТТ-141 снижает необходимость в дополнительных аппаратах защиты
• Чёткая комбинация контактов (2 НО + 2 НЗ) удобна для реализации сложных схем реверса и блокировок
• Климатическое исполнение УХЛ4 делает его пригодным для работы в неотапливаемых помещениях и на объектах с высокой влажностью
• Поддержка напряжения 220 В AC - совместим с большинством промышленных систем управления
• Высокая надёжность конструкции от производителя КЗЭА - проверенная технология для условий России и стран СНГ

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне шкафа, в сырых, пыльных или взрывоопасных зонах
• Не подходит для постоянного режима работы выше 55 C - возможен выход из строя реле или катушки
• Только для переменного тока - не применяется в сетях постоянного тока
• Отсутствие световой индикации - состояние пускателя невозможно определить визуально без внешнего оборудования
• Монтаж только на плату - несовместим с популярными DIN-рейками, усложняет замену в существующих щитах

Примеры использования

• Управление насосом в системе водоснабжения - пуск, остановка и реверс при необходимости продувки труб
• Конвейерная лента с двумя направлениями движения - использование двух кнопок «Вперёд» и «Назад» с блокировкой
• Вентилятор системы охлаждения - аварийный реверс при перегреве, активируемый термодатчиком
• Циркуляционный насос в системе отопления - периодический запуск и изменение направления потока

Практические советы

• При монтаже используйте провода с медными жилами сечением 2,5–4 мм2 - этого достаточно для 25 А при температуре до 55 C
• Обязательно соблюдайте полярность подключения катушки - неверное подключение может повредить обмотку
• Для реверсивной схемы всегда применяйте электрическую блокировку между двумя пускателями - предотвратите короткое замыкание
• Проверяйте затяжку винтов каждые 6 месяцев - ослабление контактов вызывает нагрев и отказ
• Если пускатель часто срабатывает (более 10 раз в час), рассмотрите возможность установки ОПН на катушку - это продлит срок службы
• При замене убедитесь, что новый пускатель имеет те же контакты (2 НО + 2 НЗ) - отличие может нарушить работу всей схемы
