Пускатель электромагнитный ПМЕ-214 УХЛ4 В 380В (2з+2р) РТТ-141 25А - 080214220ВВ380000800 КашинЗЭА

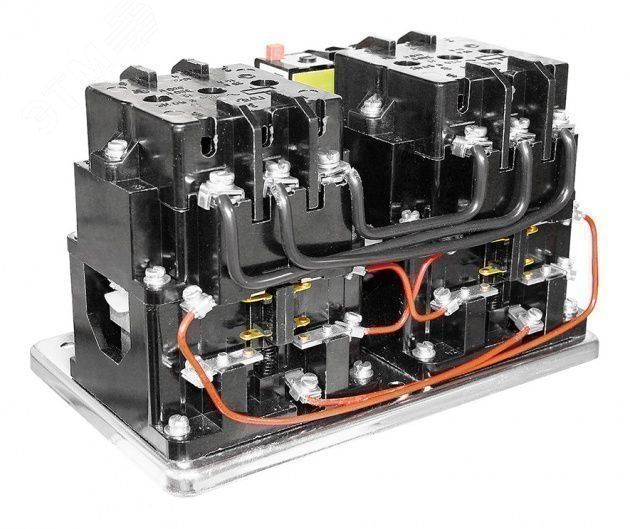

Пускатель электромагнитный 380В 25А 2з+2р УХЛ4 РТТ-141 - это устройство для дистанционного управления трёхфазными асинхронными двигателями, обеспечивающее пуск, остановку и реверс. Произведённый компанией КЗЭА г.Кашин, он предназначен для стационарных установок и работает в условиях умеренного климата класса УХЛ4.

Назначение и область применения

Пускатель электромагнитный 380В 25А 2з+2р УХЛ4 РТТ-141 используется для коммутации силовых цепей трёхфазных двигателей с короткозамкнутым ротором. Он применяется в системах автоматического управления, где требуется удалённое включение/выключение оборудования. Подходит для работы в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток: 25 А
• Частота: 50–60 Гц
• Количество контактов: 2 нормально замкнутых (2з) + 2 нормально разомкнутых (2р)
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным климатом, допускает температурные колебания и повышенную влажность
• Работает при напряжении до 660 В

Совместимость и монтаж

Пускатель электромагнитный 380В 25А 2з+2р УХЛ4 РТТ-141 монтируется на DIN-рейку 35 мм. Подключение силовых контактов выполняется через винтовые зажимы - рекомендуется использовать провода сечением 1,5–6 мм2. Вспомогательные контакты (2з+2р) позволяют реализовать схемы самоблокировки, реверса и сигнализации. Для защиты катушки от импульсных перенапряжений можно подключить ограничитель перенапряжения ОПН параллельно её выводам - это особенно важно при использовании с частотными преобразователями или при частом включении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Обеспечивает защиту двигателя от длительной перегрузки и обрыва фазы за счёт совместной работы с тепловым реле (не встроено, требует внешней установки). Наличие двух нормально замкнутых контактов позволяет организовать аварийную остановку по сигналу от термореле или кнопки экстренной остановки.

Преимущества

• Высокая надёжность механических контактов при частых циклах включения
• Стандартная форма корпуса - совместима с большинством шкафов управления
• Гибкая система вспомогательных контактов - легко адаптируется под сложные схемы управления
• Климатическое исполнение УХЛ4 обеспечивает работу в неотапливаемых помещениях с высокой влажностью

Ограничения применения

• Не предназначен для работы в взрывоопасных средах - отсутствует взрывозащита
• Не имеет встроенного теплового реле - необходимо подключать отдельно для защиты от перегрузки
• Максимальная частота включения ограничена конструкцией - не рекомендуется применять для более чем 600 циклов/час
• Не рассчитан на постоянное использование в условиях сильной вибрации или ударных нагрузок

Примеры использования

• Управление насосом воды в системе водоснабжения - пуск по сигналу датчика уровня
• Реверсивный пуск ленточного конвейера - два пускателя (прямой и обратный ход) с блокировкой
• Автоматический запуск вентилятора в HVAC-системе после достижения заданной температуры
• Управление компрессором в воздушной системе - с использованием давления в контуре как триггера

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (380 В) - неверное питание вызывает перегрев или отказ
• При сборке схемы реверса используйте механическую и электрическую блокировку - предотвращает одновременное включение обоих пускателей
• Для продления срока службы контактов избегайте частых включений под нагрузкой - лучше использовать предварительное снижение тока через частотник или плавный пуск
• Проверяйте затяжку клемм каждые 6–12 месяцев - ослабление соединений вызывает нагрев и выход из строя
• При работе в условиях высокой запылённости регулярно очищайте поверхность контактов - грязь снижает надёжность коммутации
