Пускатель электромагнитный ПМ12-040600 УХЛ4 В, 380В, (4з+2р), РТТ-121, 34,0А - 050600420ВВ380000610 КашинЗЭА

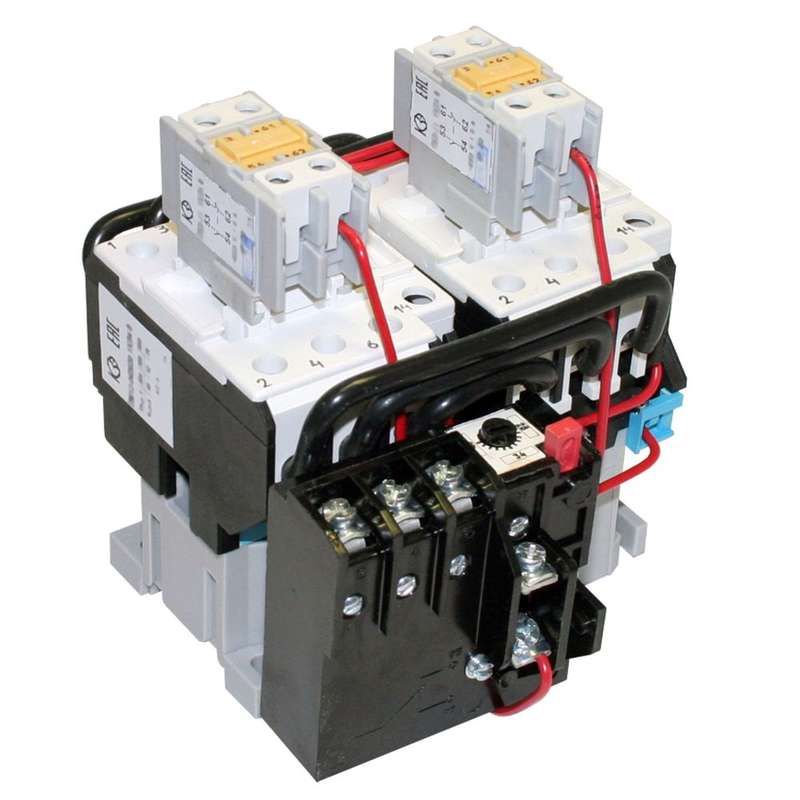

Пускатель электромагнитный УХЛ4 В 380В (4 нормально открытых + 2 нормально закрытых контактов) 34.0А, РТТ-121 - это реверсивный пускатель с тепловым реле для дистанционного управления трёхфазными двигателями мощностью до 18,5 кВт. Произведён компанией КЗЭА, предназначен для монтажа на DIN-рейку и работы в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 380В (4 нормально открытых + 2 нормально закрытых контактов) 34.0А, РТТ-121 используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных систем: насосов, вентиляторов, конвейеров, компрессоров. Обеспечивает защиту от перегрузки и обрыва фазы благодаря встроенному тепловому реле. Применяется в промышленных щитах, автоматических линиях и объектах с жесткими климатическими условиями.

Технические характеристики

• Номинальный ток: 40 А (рабочий ток контактов)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Защита от перегрузки: да, тепловое реле с настройкой от 28 А
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C
• Степень защиты: IP20 - защищает от предметов больше 12 мм, но не от воды и пыли
• Номинальная мощность двигателя: 18,5 кВт
• Тип присоединения: винтовые зажимы для силовой цепи
• Способ монтажа: на DIN-рейку или монтажную плату
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном ≈ 20 минут
• Индикация состояния: есть (световая сигнализация включения)
• Количество световых индикаторов: 0 - индикация реализована через внешние элементы или контакты

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 380В (4 нормально открытых + 2 нормально закрытых контактов) 34.0А, РТТ-121 совместим с любыми устройствами, использующими стандартную DIN-рейку 35 мм. Главные контакты подключаются через винтовые зажимы - рекомендуется использовать провода сечением 4–16 мм2. Управляющая катушка рассчитана на 380 В AC - не допускается подключение на постоянный ток или другое напряжение. Для реверсивной схемы требуется два таких пускателя и механическая или электрическая блокировка между ними. Монтаж на монтажную плату возможен, но требует дополнительных креплений - лучше использовать DIN-рейку.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле обеспечивает защиту от длительных перегрузок и обрыва фазы. Отсутствие внутренней индикации не снижает безопасность - сигналы можно выводить через вспомогательные контакты. Для предотвращения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления.

Преимущества

• Встроенное тепловое реле исключает необходимость внешнего устройства защиты
• Высокая надёжность контактов при частых коммутациях
• Чёткая классификация контактов: 4 НО + 2 НЗ - удобно для сложных схем управления
• Климатическое исполнение УХЛ4 позволяет применять в неотапливаемых помещениях и на улице (при наличии корпуса)
• Поддержка реверсивного режима - один аппарат для двух направлений вращения

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью или влагой - степень защиты IP20 не защищает от брызг и пыли
• Максимальная температура эксплуатации - 55 C; при более высоких температурах возможны отказы
• Не имеет встроенной световой индикации - для визуального контроля нужен внешний индикатор
• Не подходит для частотного регулирования - только пуск/останов/реверс
• Требуется обязательная блокировка при использовании в реверсивных схемах - риск короткого замыкания при одновременном включении двух пускателей

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад
• Циркулярная пила с кнопкой реверса
• Вентиляционная система с аварийным отключением при перегреве
• Насосная станция с защитой от сухого хода через тепловое реле
• Автоматический станок с программируемым циклом пуска и останова

Практические советы

• Выбирайте сечение проводов согласно току нагрузки - для 40 А оптимально 10–16 мм2
• Проверьте соответствие напряжения катушки (380 В AC) перед подключением - неверное питание вызывает выход из строя
• При сборке реверсивной схемы обязательно используйте механическую или электрическую взаимоблокировку между двумя пускателями
• Для продления срока службы устанавливайте ОПН на катушку управления - особенно в сетях с частыми скачками напряжения
• Обязательно проверяйте затяжку винтов после первого включения - нагрев может ослабить контакт
• При работе в холодных условиях (до −40 C) убедитесь, что весь шкаф защищён от конденсата
