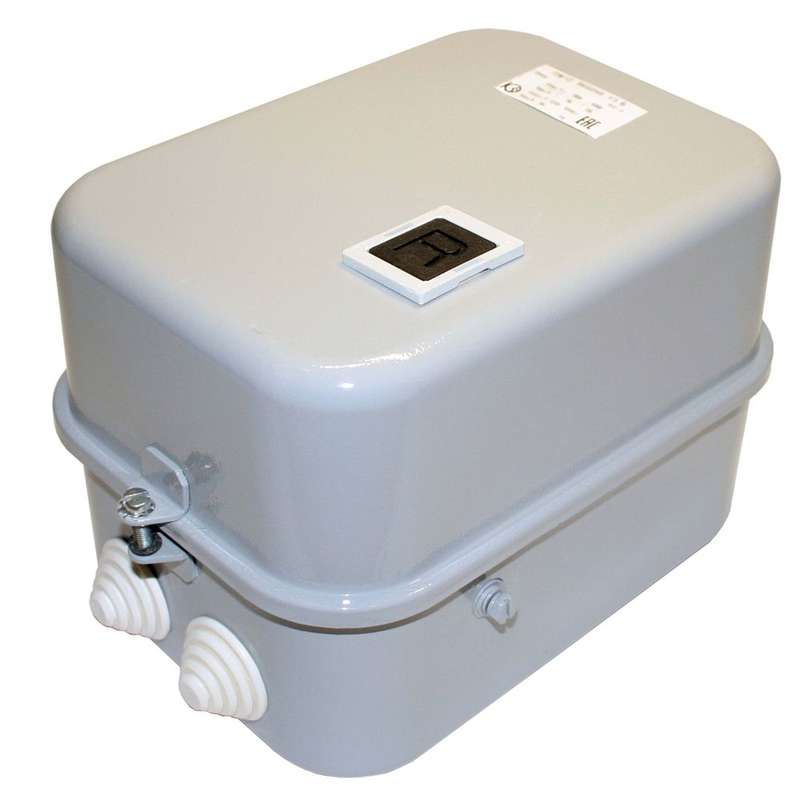

Пускатель электромагнитный ПМ12-040240 У3 В, 380В, (3з+2р), РТТ-121, 34,0А - 050240322ВВ380000610 КашинЗЭА

Пускатель электромагнитный У3 В 380В 3 нормально-открытых + 2 нормально-закрытых контакта, РТТ-121 34.0А - устройство для дистанционного управления трёхфазными электродвигателями с защитой от перегрузок. Бренд КЗЭА и артикул РТТ-121 обеспечивают совместимость с промышленными системами управления, где требуется надёжное включение/выключение нагрузки.

Назначение и область применения

Пускатель электромагнитный У3 В 380В 3 нормально-открытых + 2 нормально-закрытых контакта, РТТ-121 34.0А предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, станках. Обеспечивает дистанционный пуск, остановку и реверс двигателя. Интегрируется в системы автоматизации через вспомогательные контакты. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения;
• Напряжение катушки управления: 380 В переменного тока (AC) - требует именно такого напряжения для срабатывания;
• Номинальная мощность: 18,5 кВт - оптимальная мощность двигателя для данного пускателя;
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления;
• Напряжение изоляции: 660 В - допустимый максимум для рабочей цепи;
• Климатическое исполнение: У3 - работает при температуре от −25C до +55C, в условиях умеренного климата с повышенной влажностью;
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; не подходит для сырых или запылённых сред;
• Способ монтажа: на монтажную плату - крепится болтами к панели, не является шинным или DIN-рейковым;
• Тип присоединения: винтовые зажимы - требуют качественной затяжки для предотвращения нагрева;
• Индикация: есть - наличие индикатора позволяет визуально контролировать состояние включения;
• Класс теплового реле: 20 - время срабатывания при перегрузке 1,2×Iном составляет около 20 минут;
• Тепловое реле защиты: да - встроено, не требует внешнего устройства.

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В 3 нормально-открытых + 2 нормально-закрытых контакта, РТТ-121 34.0А монтируется исключительно на монтажную плату. Подходит для сборки в распределительных щитах с жесткой конструкцией. Главные силовые контакты подключаются через винтовые зажимы - провода должны иметь сечение, соответствующее 40 А (обычно 6–10 мм2 медного). Катушка управления питается от 380 В AC - нельзя использовать с постоянным током или другим напряжением. Вспомогательные контакты можно использовать для блокировок, сигнализации или подключения кнопочных постов. Отсутствие DIN-рейки делает невозможным быстрый монтаж в типовых щитах - нужна подготовка основания.

Безопасность и стандарты

Пускатель соответствует требованиям к промышленному оборудованию для работы в сетях 50/60 Гц. Защита от перегрузок обеспечена встроенным тепловым реле класса 20. Степень защиты IP40 не гарантирует безопасность во влажной среде - при использовании в помещениях с высокой влажностью рекомендуется дополнительная герметизация корпуса. Для снижения импульсных перенапряжений на катушке (например, при отключении реле) целесообразно подключить ограничитель перенапряжения (ОПН) параллельно катушке управления - это продлит срок службы аппарата.

Преимущества

• Встроенное тепловое реле - не требует отдельного устройства, экономит место в щите;
• Чёткая комбинация контактов: 3 НО + 2 НЗ - удобна для создания реверсивных схем и блокировок;
• Индикация состояния - позволяет оперативно диагностировать работу без тестеров;
• Высокий класс защиты от перегрузки (класс 20) - хорошо согласуется с большинством промышленных двигателей;
• Надёжная конструкция от КЗЭА - проверенная временем серия для тяжёлых условий эксплуатации.

Ограничения применения

• Не применяется в условиях с пылью, брызгами воды или агрессивной средой - IP40 недостаточно;
• Нельзя монтировать на DIN-рейку - требует сверления и крепления на плату;
• Катушка рассчитана только на 380 В AC - несовместима с 220 В, 110 В или DC;
• Максимальная температура окружающей среды - 55 C - не подходит для помещений без вентиляции или с перегревом;
• Отсутствуют световые индикаторы - сигналы включения/выключения не визуализируются цветом, только механическим положением.

Примеры использования

• Управление насосом в системе водоснабжения - пуск по сигналу от датчика уровня;
• Конвейерная лента на пищевом производстве - реверс при необходимости перемещения назад;
• Вентилятор в HVAC-системе - включение по таймеру или термореле;
• Станок с ЧПУ - аварийная остановка по сигналу с датчиков безопасности.

Практические советы

• При монтаже на плату используйте антивибрационные прокладки - пускатель создаёт ударные нагрузки при срабатывании;
• Проверьте сечение проводов перед подключением - при превышении 40 А возможен перегрев винтовых зажимов;
• Подключите ОПН к катушке управления - особенно если используется длинный кабель или частые включения/выключения;
• Не забудьте про доступ к винтовым зажимам - после монтажа должна остаться возможность контрольной затяжки;
• При замене аналога - убедитесь, что новый пускатель имеет ту же комбинацию контактов (3 НО + 2 НЗ) и напряжение катушки 380 В AC.
