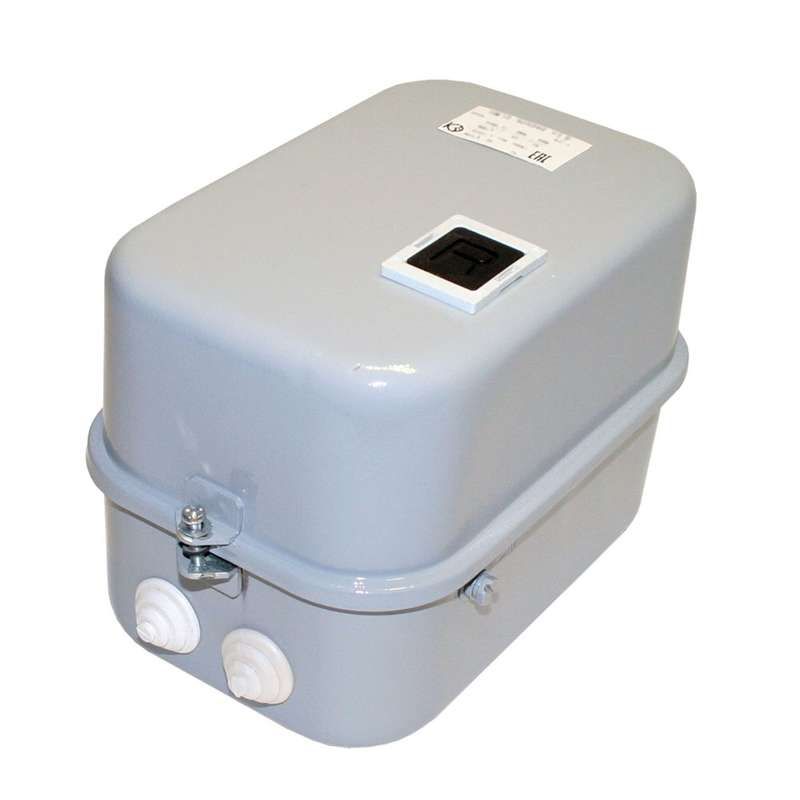

Пускатель электромагнитный ПМ12-025240 У3 В, 380В, (3з+2р), РТТ-131, 25,0А - 040240322ВВ380000810 КашинЗЭА

Пускатель электромагнитный У3 В 380В (3з+2р) 25,0А с реле РТТ-131 - это устройство для дистанционного управления трёхфазными двигателями с защитой от перегрузок и обрыва фаз. Применяется в стационарных системах автоматизации, особенно там, где требуется надёжный прямой запуск. Бренд КЗЭА и артикул пм12-025240 указывают на серийную продукцию завода КашинЗЭА.

Назначение и область применения

Пускатель электромагнитный У3 В 380В (3з+2р) 25,0А с реле РТТ-131 предназначен для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает дистанционный прямой пуск, остановку и защищает двигатель от длительных перегрузок и обрыва одной из фаз. Подходит для использования в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт при напряжении 380 В.
• Напряжение катушки управления: 380 В переменного тока - требует питания именно этой величины для срабатывания.
• Количество контактов: 3 замыкающих (НО) + 2 размыкающих (НЗ) - используется для формирования цепей управления и сигналов.
• Тепловое реле РТТ-131 - встроено, регулирует отключение при превышении тока, защищает двигатель от перегрева.
• Степень защиты IP40 - предохраняет от доступа пальцев и предметов более 1 мм, но не защищена от воды или пыли.
• Климатическое исполнение У3 - работает при температуре от −25 C до +55 C, допустима повышенная влажность, но без образования конденсата.
• Способ монтажа: на монтажную плату - крепится через отверстия на основании, не предусматривает DIN-рейку.
• Класс тепловой защиты: 20 - время срабатывания реле при 1,2×Iн составляет около 20 минут.
• Напряжение главной цепи: до 660 В - позволяет использовать в сетях с высоким рабочим напряжением.
• Индикация состояния: есть - наличие светодиода или механического индикатора положения контактов (не указан тип, но наличие подтверждается).

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В (3з+2р) 25,0А с реле РТТ-131 имеет винтовые зажимы для подключения силовых проводов - затяжка должна выполняться моментом, соответствующим нормам (обычно 0,8–1,2 Нм). Монтаж возможен только на горизонтальной поверхности (монтажная плата), исключён вариант крепления на DIN-рейку. Главная цепь рассчитана на три фазы, ноль не подключается. Управляющая катушка питается от однофазной сети 380 В между двумя фазами - нельзя применять с фазой и нулём. Тепловое реле РТТ-131 необходимо правильно настроить под реальный ток двигателя - регулировка производится поворотом шкалы на корпусе реле.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 9098, что гарантирует безопасность при работе в промышленных условиях. Защита IP40 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность. Работа при температуре выше +55 C может вызвать ложное срабатывание реле или снижение срока службы. Отсутствие встроенного ограничителя перенапряжений - рекомендуется дополнительно установить ОПН параллельно катушке, чтобы продлить срок её службы при частых включениях.

Преимущества

• Встроенное тепловое реле РТТ-131 - не требует внешнего устройства защиты, экономит место в щите.
• Высокая коммутационная способность - надёжно работает даже при частых пусках двигателя.
• Чёткая индикация состояния - позволяет оперативно определить, включен ли пускатель.
• Готовый набор вспомогательных контактов - 3 замыкающих и 2 размыкающих - достаточно для большинства схем управления.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита.
• Не подходит для мобильных или открытых площадок - степень защиты IP40 не защищает от брызг и пыли.
• Требуется жесткий монтаж на плату - невозможно установить на DIN-рейку.
• Не рассчитан на работу при температуре выше +55 C - в нагретых помещениях нужна принудительная вентиляция.
• Катушка управления работает только от 380 В между фазами - нельзя подключать к 220 В между фазой и нулём.

Примеры использования

• Автоматизация системы водоснабжения - управление насосом 11 кВт с защитой от сухого хода.
• Конвейерная линия на пищевом предприятии - пуск/остановка по команде PLC через кнопочные посты.
• Вентиляционная установка в производственном цеху - работа в режиме круглосуточного включения с аварийной остановкой при перегрузке.

Практические советы

• При подборе пускателя проверьте соответствие тока двигателя - 25 А подходит для 11 кВт при 380 В, но для больших двигателей потребуется другой модельный ряд.
• Настройте реле РТТ-131 точно под номинальный ток двигателя - перегрузка на 10–15% допустима, но не более.
• Подключите ограничитель перенапряжений ОПН параллельно катушке - особенно если пускатель часто включается (более 10 раз в час).
• Проверьте плотность затяжки винтов - слабый контакт вызывает нагрев, а слишком сильный - повреждает пластиковые детали.
• Не используйте этот пускатель в цепях с частотным преобразователем - он не предназначен для работы с импульсным током.
