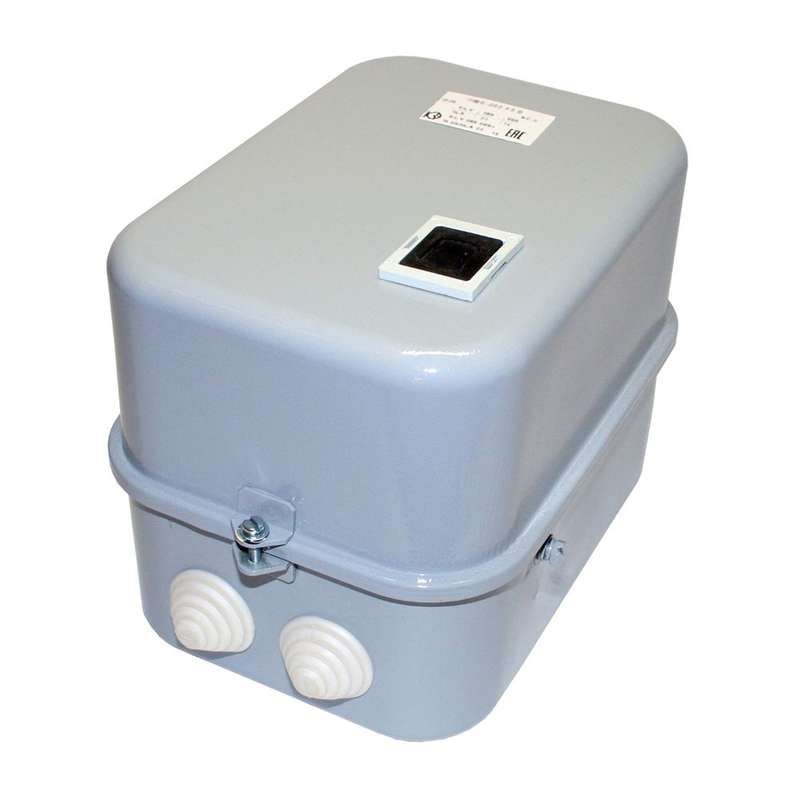

Пускатель электромагнитный ПМЕ 222 У3 В 220В (2з+2р) РТТ-141 16.0А Кашин 080222222ВВ220000600 КашинЗЭА

Пускатель электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 16.0А - устройство для дистанционного управления трёхфазными двигателями с тепловой защитой от перегрузки. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в промышленных условиях. Артикулы пме-222 и 080222222вв220000600 соответствуют одному продукту.

Назначение и область применения

Пускатель электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 16.0А используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в машиностроении, на конвейерах, насосных станциях и других объектах с постоянным режимом работы. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до этого значения в главной цепи;
• Напряжение катушки управления: 220 В переменного тока - требует питания именно такой величины для срабатывания;
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до этой отметки;
• Номинальная мощность при AC-3, 400 В: 7,5 кВт - оптимальная мощность двигателя для прямого запуска;
• Количество контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяют реализовать базовые схемы управления и сигнализации;
• Тепловое реле защиты: да - встроенное, не требует внешнего устройства;
• Степень защиты IP40 - предохраняет от твердых частиц крупнее 1 мм, но не от воды и пыли в значительном количестве;
• Климатическое исполнение У3 - работает при температуре от −25 C до +55 C и относительной влажности до 90 % при 25 C;
• Способ монтажа: на монтажную плату - крепится через отверстия на корпусе, не предназначен для DIN-рейки;
• Тип присоединения: винтовые зажимы - требует затяжки отверткой, рекомендован момент 0,5–0,7 Нм;
• Индикация: есть - наличие светодиода или механического указателя состояния (не указан тип);
• Класс выпуска: 20 - время срабатывания теплового реле при 1,2×Iн составляет около 20 минут;
• Максимальная температура эксплуатации: 55 C - нельзя использовать в местах с высокими температурами окружающей среды.

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 16.0А устанавливается исключительно на монтажную плату. Для подключения главной цепи используйте винтовые зажимы - провода должны иметь жилу сечением до 6 мм2. Катушка управления рассчитана на 220 В AC - не совместима с постоянным током или другими напряжениями. Присоединение вспомогательных контактов выполняется аналогично - соблюдайте полярность при подключении сигналов. Отсутствие DIN-крепления исключает использование в шкафах с рейками без адаптера.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 для контакторов и пускателей. Тепловое реле обеспечивает соответствие классу 20 по времени отключения при перегрузке. Защита IP40 ограничивает доступ к токоведущим частям, но не гарантирует безопасность во влажных помещениях без дополнительной оболочки. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенное тепловое реле - экономит место в щите и упрощает сборку;
• Чёткая комбинация контактов (2НО+2НЗ) - позволяет реализовать большинство стандартных схем управления без дополнительных модулей;
• Индикация состояния - позволяет оперативно диагностировать включение/выключение без тестера;
• Высокий уровень защиты от перегрузки - продлевает срок службы двигателя;
• Надёжность конструкции от КЗЭА г.Кашин - проверенная технология производства в России.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP40 недостаточна;
• Нельзя использовать при температуре выше 55 C - риск перегрева катушки и выхода из строя теплового реле;
• Не поддерживает монтаж на DIN-рейку - требуется подготовка платы или крепление болтами;
• Не предназначен для частого включения-выключения более 600 раз в час - возможен быстрый износ контактов;
• Требуется точное соблюдение напряжения катушки 220 В AC - при отклонении возможны отказы в срабатывании.

Примеры использования

• Управление насосом в системе водоснабжения - включение по уровню, защита от сухого хода;
• Привод конвейера на пищевом производстве - пуск, остановка, реверс по команде контроллера;
• Вентилятор охлаждения станка ЧПУ - автоматический запуск при достижении пороговой температуры;
• Подъёмник или компрессор в мастерской - дистанционное управление с пульта или кнопочной станции.

Практические советы

• При монтаже на плату убедитесь, что отверстия точно совпадают с размерами корпуса - пускатель электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 16.0А имеет фиксированный шаг крепления;
• Проверьте целостность винтовых зажимов перед первым включением - слабая затяжка вызывает нагрев и окисление;
• Для долгой работы в условиях частых пусков выбирайте двигатель с мощностью не выше 7,5 кВт - это соответствует заявленной категории AC-3;
• Если в схеме есть частотный преобразователь - не подключайте этот пускатель после него; он не предназначен для работы с изменённой частотой;
• При использовании в холодном помещении - дождитесь прогрева до −10 C перед первым включением, чтобы избежать залипания контактов.
