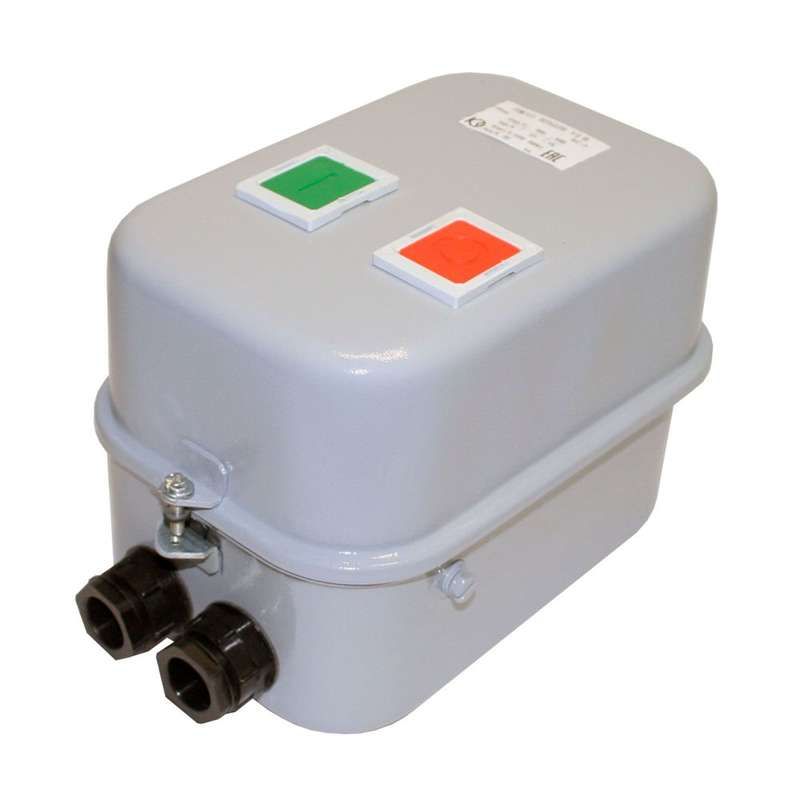

Пускатель электромагнитный ПМ12-025220 У2 220В (1з) РТТ-131 25.0А - 040220101ВВ220000810 КашинЗЭА

Пускатель электромагнитный У2 220В (1з) 25.0А с реле РТТ-131 - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Бренд КЗЭА и артикул пм12-025220 указывают на серийную продукцию, предназначенную для промышленных установок с DIN-монтажом.

Назначение и область применения

Пускатель электромагнитный У2 220В (1з) 25.0А с реле РТТ-131 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для стационарных систем: насосов, вентиляторов, конвейеров, компрессоров и других механизмов, где требуется частый пуск и надёжная защита от перегрева. Комбинированная конструкция с тепловым реле позволяет одновременно коммутировать силовые цепи и обеспечивать термическую защиту.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который может безопасно проходить через контакты пускателя.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Номинальная мощность: 11 кВт - рекомендованная нагрузка для двигателя при напряжении 380 В.
• Диапазон настройки защиты от перегрузки: 21,3 А - предел, при котором тепловое реле РТТ-131 отключает питание при длительной перегрузке.
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - для управления цепями сигнализации или блокировок.
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или загрязнённой средой.
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C, рассчитан на умеренный климат с возможностью конденсации влаги.
• Способ монтажа: DIN-рейка или монтажная плата - легко крепится на стандартную рейку 35 мм.
• Тип соединения: винтовые зажимы - подходят для медных проводов сечением до 4–6 мм2.
• Класс выпуска: Class 20 - время срабатывания теплового реле при 6-кратном токе составляет около 20 секунд.
• Индикация: есть - наличие светодиода или механического индикатора состояния (хотя световых сигнализаторов нет, индикация реализована другими способами).

Совместимость и монтаж

Пускатель электромагнитный У2 220В (1з) 25.0А с реле РТТ-131 совместим с любыми устройствами, использующими стандартную DIN-рейку. Монтаж выполняется на металлической рейке шириной 35 мм. Для подключения силовых контактов используйте провода сечением до 6 мм2; для катушки управления - провода 0,5–2,5 мм2. Обеспечьте свободный доступ к винтовым зажимам для обслуживания. Тепловое реле РТТ-131 уже установлено и откалибровано на 21,3 А - регулировка не предусмотрена.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита IP54 снижает риск поражения током при случайном контакте с корпусом. Наличие теплового реле исключает повреждение двигателя при длительной перегрузке. Не допускается использование в взрывоопасных зонах или местах с высокой концентрацией агрессивных газов.

Преимущества

• Интегрированное тепловое реле РТТ-131 исключает необходимость внешней защиты.
• Высокая степень защиты IP54 делает устройство пригодным для использования в цехах, на элеваторах и в помещениях с пылью и влагой.
• Простой монтаж на DIN-рейку экономит время при сборке шкафов управления.
• Компактная конструкция занимает мало места в распределительных щитах.
• Поддерживает работу при частоте 50 и 60 Гц - универсальное решение для импортного оборудования.

Ограничения применения

• Не предназначен для частотного регулирования или реверса - только прямой пуск.
• Тепловое реле нельзя перенастроить - если нужна другая защита (например, 18 А), придётся менять весь модуль.
• Максимальная рабочая температура - 55 C. При более высоких температурах внутри шкафа возможны отказы.
• Отсутствие световой индикации - состояние устройства определяется по положению контакта или внешнему индикатору.
• Не применяется в сетях постоянного тока - катушка рассчитана только на переменный ток 220 В.

Примеры использования

• Управление насосом водоснабжения в котельной - пуск при достижении давления, остановка при перегрузке.
• Конвейерная лента на пищевом производстве - автоматический запуск после сброса аварии.
• Вентилятор вытяжки в цеху - защита от заклинивания крыльчатки.
• Компрессор воздуха в мастерской - предотвращение перегрева при длительной работе.

Практические советы

• Проверяйте соответствие напряжения катушки (220 В AC) перед подключением - неверное напряжение вызывает быстрый выход из строя.
• При установке на DIN-рейку убедитесь, что пускатель плотно зафиксирован - вибрация может ослабить контакты.
• Не затягивайте винтовые зажимы слишком сильно - можно повредить медные жилы или пластиковую изоляцию.
• Если двигатель часто запускается (более 10 раз в час), проверьте возможность перегрева контактов - возможно, потребуется более мощный пускатель.
• Для защиты катушки от скачков напряжения рекомендуется установить ОПН (ограничитель перенапряжений) параллельно её выводам.
