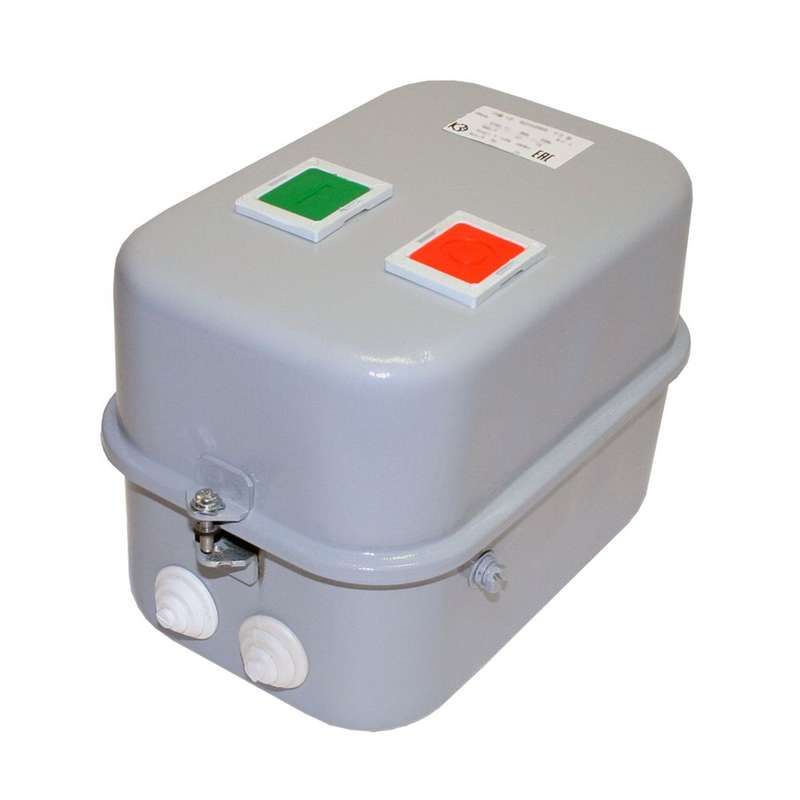

Пускатель электромагнитный ПМ12-025260 У3 В, 220В, (1з), РТТ-131, 25,0А - 040260102ВВ220000810 КашинЗЭА

Пускатель электромагнитный У3 В 220В однополюсный 25А с реле РТТ-131 - это устройство для дистанционного управления трёхфазными двигателями, обеспечивающее пуск, остановку и защиту от перегрузок. Произведён компанией КЗЭА, артикулы 040260102вв220000810 и пм12-025260.

Назначение и область применения

Пускатель электромагнитный У3 В 220В однополюсный 25А с реле РТТ-131 предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: станках, насосах, конвейерах, вентиляционных установках. Обеспечивает удалённое включение/выключение двигателя и защиту от длительных перегрузок и обрыва фазы.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 25 А
• Напряжение катушки управления: 220 В
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 11 кВт (при 380 В)
• Количество контактов: 1 нормально закрытый (НЗ), 3 нормально открытых (НО)
• Тепловое реле: да, модель РТТ-131 - защищает от перегрева двигателя
• Климатическое исполнение: У3 - работает при температуре от −25C до +55C
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Способ присоединения: винтовые зажимы для силовой цепи
• Способ монтажа: на монтажную плату (панель)
• Индикация: есть светодиодная индикация состояния (включения/выключения)
• Класс тепловой защиты: Class 20 - время срабатывания при перегрузке 20×Iном - около 20 секунд

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В однополюсный 25А с реле РТТ-131 рассчитан на установку на DIN-рейку или жесткую монтажную плиту. Подключение силовых проводов - через винтовые зажимы; рекомендуется использовать медные многожильные провода с площадью сечения 1,5–6 мм2. Управляющая катушка питается от сети 220 В AC - важно соблюдать полярность при подключении контрольных цепей. Тепловое реле РТТ-131 предварительно выставлено на ток 25 А - регулировка не предусмотрена, при необходимости замены используйте аналогичное реле того же класса.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Защита от перегрузок реализована механически - через биметаллический элемент в реле РТТ-131. Отсутствие защиты от влаги (IP40) требует установки внутри электрошкафа. Для снижения импульсных помех на катушке рекомендуется установить ограничитель перенапряжений ОПН параллельно катушке управления.

Преимущества

• Встроенное тепловое реле РТТ-131 исключает необходимость внешней защиты
• Индикация состояния позволяет оперативно определить работу устройства без тестера
• Высокая надёжность контактов благодаря классу 20 - устойчивость к кратковременным перегрузкам
• Однополюсная конструкция обеспечивает компактность и удобство сборки в ограниченном пространстве

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• IP40 не допускает использование вне герметичных шкафов - запрещено применение на открытом воздухе или в сырых помещениях
• Подходит только для двигателей до 11 кВт - превышение нагрузки вызывает срабатывание реле или повреждение контактов
• Не предназначен для частотного регулирования или частых пусков более 60 раз в час - риск перегрева катушки
• Фиксированная настройка реле РТТ-131 - нельзя адаптировать под другие токи

Примеры использования

• Автоматизация станка с трёхфазным двигателем 7,5 кВт - пускатель включает двигатель при нажатии кнопки “Пуск” и отключает при аварийной остановке
• Конвейерная лента в пищевом цеху - пускатель обеспечивает безопасную остановку при перегрузке
• Вентиляционная система в административном здании - управление с пульта дистанционного управления

Практические советы

• При монтаже проверьте соответствие сечения проводов - слишком тонкие провода нагреются, слишком толстые плохо зажмутся в винтовых клеммах
• Обязательно используйте защитный кожух или электрошкаф - даже малая влага может вызвать пробой изоляции
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых включениях
• Если двигатель часто перегружается - рассмотрите замену на пускатель с регулируемым тепловым реле
• При замене - совмещайте артикулы: 040260102вв220000810 и пм12-025260 - они обозначают один и тот же пускатель электромагнитный У3 В 220В однополюсный 25А с реле РТТ-131
