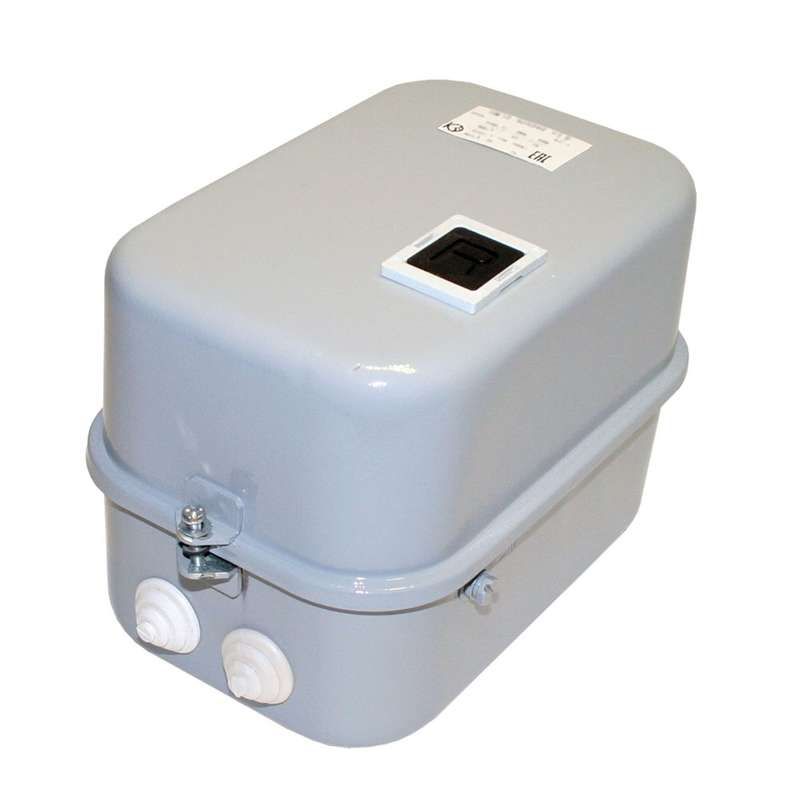

Пускатель электромагнитный ПМ12-025240 У3 220В AC (3з + 2р) - 040240322ВВ220000810 КашинЗЭА

Пускатель электромагнитный У3 220В AC (3з + 2р) 25А, изготовленный компанией КЗЭА г.Кашин, предназначен для дистанционного управления трёхфазными двигателями с короткозамкнутым ротором. Модель с тепловым реле РТТ-131 обеспечивает защиту от перегрузок и обрыва фаз, а её комбинация из трёх нормально открытых и трёх нормально закрытых контактов позволяет реализовать сложные схемы автоматизации. Артикулы пм12-025240 и 040240322вв220000810 соответствуют одному устройству.

Назначение и область применения

Пускатель электромагнитный У3 220В AC (3з + 2р) 25А используется для включения, выключения и защиты электродвигателей мощностью до 11 кВт. Применяется в стационарных системах управления: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Подходит для циклических режимов работы, где требуется надёжное и многократное срабатывание. Тепловое реле РТТ-131 защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 25 А
• Напряжение катушки управления: 220 В AC
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 11 кВт (при 380 В)
• Количество контактов: 3 нормально открытых (НО) + 3 нормально закрытых (НЗ)
• Тепловое реле: да, модель РТТ-131, диапазон настройки 21,3 А
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Способ монтажа: на монтажную плату (панель)
• Тип соединения: винтовые зажимы
• Индикация состояния: есть (светодиод/индикатор встроен в корпус)
• Максимальная температура окружающей среды: +55 C
• Класс термической устойчивости: класс 20 (выдерживает нагрев до 20×Iном в течение времени срабатывания)

Совместимость и монтаж

Пускатель электромагнитный У3 220В AC (3з + 2р) 25А монтируется исключительно на монтажную плату или щитовую панель. Соединение проводов - через винтовые клеммы, что требует качественной затяжки и контроля за окислением. Катушка рассчитана на 220 В AC - нельзя использовать с постоянным током или другим напряжением. Тепловое реле РТТ-131 предварительно установлено и настроено на 21,3 А; при необходимости регулировки - используйте шестигранник, указанный в документации. Обязательно соблюдайте расстояние между другими аппаратурой - минимум 10 мм для теплоотвода.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1-2019 (IEC 60947-4-1) для контакторов и пускателей. Защита IP40 допускает использование внутри электрошкафов, но не во влажных помещениях или на улице. Индикация работает при наличии питания на катушке - не является автономной. Отдельно рекомендовано применение ограничителей перенапряжений (ОПН) параллельно катушке для продления срока службы, особенно при частом включении/выключении.

Преимущества

• Высокая механическая долговечность благодаря классу 20 - способен выдерживать более 1 млн операций
• Встроенные три НЗ контакта позволяют реализовывать функции блокировки, самоблокировки и сигналов о состоянии
• Тепловое реле РТТ-131 совмещено с основным контактом - снижает количество внешних элементов
• Индикация состояния упрощает диагностику без тестеров
• Произведён в России (КЗЭА г.Кашин) - доступность запчастей и сервиса

Ограничения применения

• Не для взрывоопасных зон - степень защиты IP40 не соответствует ATEX
• Не подходит для частотного управления - только прямой пуск
• Недопустимо использование вне помещений или в местах с высокой влажностью
• Тепловое реле настроено на 21,3 А - для двигателей ниже 10 А потребуется замена реле
• Монтаж только на жёсткую поверхность - не допускается установка на гибкие панели

Примеры использования

• Автоматический пуск насоса в системе водоснабжения с контролем давления
• Управление конвейером на пищевом производстве с возможностью экстренного останова
• Циклический запуск вентилятора в HVAC-системе с использованием одного из НЗ контактов для сигнала “работа”
• Система резервирования двух насосов - один в работе, второй в standby, с переключением по сигналу

Практические советы

• Проверьте соответствие напряжения катушки 220 В AC перед подключением - неверное питание вызывает отказ или повреждение
• При монтаже на плату используйте антивибрационные прокладки - удары и вибрации снижают срок службы
• Обеспечьте свободный поток воздуха вокруг устройства - перегрев при t=+55 C приводит к преждевременному срабатыванию реле
• Для частого включения (>100 раз/час) обязательно установите ОПН на катушку
• При обслуживании - всегда отключайте питание, даже если индикатор показывает “off”, так как силовые контакты остаются под напряжением
• Замена реле РТТ-131 возможна - выбирайте аналог с таким же диапазоном настройки и типом крепления
