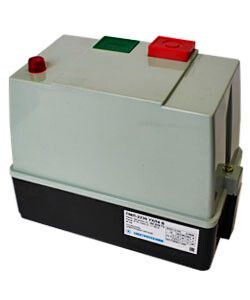

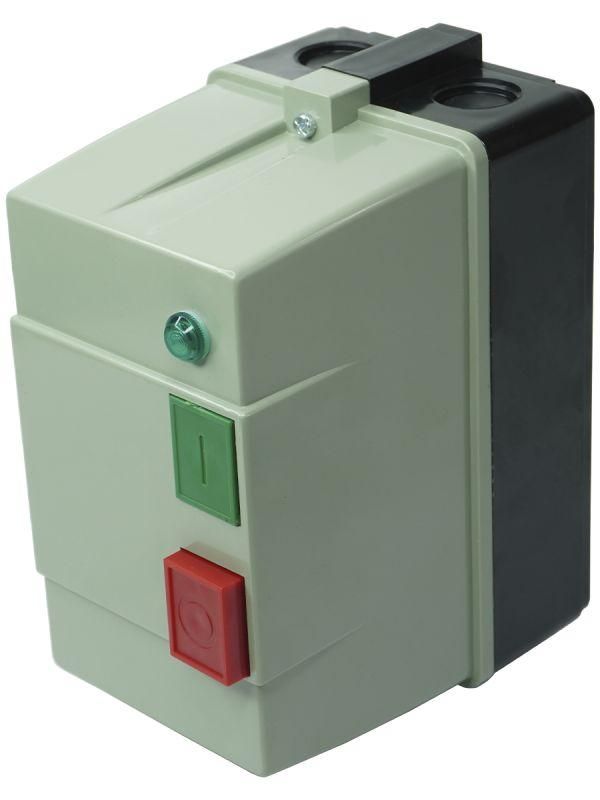

Пускатель электромагнитный ПМЛ-2230 25А 220В/50Гц AC 1НО IP54 нереверсивный с реле РТЛ-1022-2 17-25А в корпусе пластик. кнопками ПУСК + СТОП и сигнал. лампой Электротехник ET547046

Пускатель электромагнитный ПМЛ-2230 УХЛ4 Б, 220В/50Гц, 1з, 25А, нереверсивный, с реле РТЛ-1022-2 17-25А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП и сигнальной лампой - компактное коммутационное устройство с встроенной тепловой защитой и управлением через кнопки, предназначенное для запуска и остановки двигателей мощностью до 10 кВт. Произведён бренда Электротехник, артикул et547046.

Назначение и область применения

Пускатель электромагнитный ПМЛ-2230 УХЛ4 Б используется для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах, где требуется частый пуск и остановка двигателя. Встроенное реле РТЛ-1022-2 защищает двигатель от перегрузки, а кнопки ПУСК и СТОП позволяют управлять оборудованием прямо на месте. Корпус с защитой IP54 делает его пригодным для использования в помещениях с высокой влажностью, пылью или временным воздействием воды.

Технические характеристики

• Напряжение управления: 220 В переменного тока, 50 Гц
• Номинальный ток: 25 А
• Коммутируемая мощность (AC-3): 10 кВт
• Тип исполнения: нереверсивный - не позволяет менять направление вращения двигателя
• Количество нормально открытых контактов: 4
• Защита корпуса: IP54 - полностью защищён от пыли и брызг воды с любого направления
• Подключение силовой цепи: болтовое - провода фиксируются гайками на клеммах
• Способ монтажа: на монтажную плату (панель) - требует закрепления в щите или на стенде
• Тепловое реле: РТЛ-1022-2, регулировка тока срабатывания 17–25 А
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-2230 УХЛ4 Б совместим с любыми трёхфазными двигателями до 10 кВт, работающими от сети 380 В. Для подключения используйте медные жилы сечением до 10 мм2. Монтаж выполняется на вертикальной поверхности с помощью крепёжных отверстий в основании корпуса. Кнопки и лампа расположены на лицевой стороне - доступны для оператора. Обязательно соблюдайте расстояние между другими элементами: минимум 10 мм вокруг корпуса для обеспечения теплоотвода. Не допускается монтаж в местах постоянного попадания струй воды или в замкнутых герметичных камерах без принудительной вентиляции.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Конструкция исключает самопроизвольное включение после аварийного отключения. Тепловое реле РТЛ-1022-2 автоматически отключает питание при длительном превышении тока выше установленного порога (17–25 А). Серебряные контакты снижают риск сваривания и повышают срок службы. Применение в зонах с взрывоопасной средой не предусмотрено - класс защиты IP54 недостаточен для таких условий.

Преимущества

• Высокая долговечность благодаря контактам из серебряного сплава - меньше износа при частых включениях
• Низкий уровень шума при работе магнитной системы - подходит для помещений с чувствительными условиями
• Целостный модуль: все функции (пуск, стоп, защита, индикация) собраны в одном корпусе - экономия места и времени на сборку
• Широкий рабочий температурный диапазон - можно использовать в холодных цехах, на улице под навесом, в неотапливаемых помещениях
• Заводская настройка реле - не требует калибровки перед первым использованием

Ограничения применения

• Не реверсивных схем - нельзя изменить направление вращения двигателя
• Не рассчитан на работу с однофазными двигателями - только три фазы
• Недопустимо применение в агрессивных химических средах - пластиковый корпус не устойчив к растворителям и маслам
• Не рекомендован для монтажа в местах с постоянным прямым потоком воды - IP54 не гарантирует защиту от струй под давлением
• Требуется внешнее питание 220 В для катушки - несовместим с системами на 12/24 В

Примеры использования

• Автоматический насос в системе водоснабжения - пуск при достижении нижнего уровня, остановка при заполнении
• Конвейер на пищевом участке - периодические запуски с контролем нагрузки через реле
• Вентилятор в цеху с пылевым режимом - защита от перегрева и пылезащита IP54 обеспечивают бесперебойную работу
• Оборудование в неотапливаемом ангаре зимой - работоспособность при –30 C

Практические советы

• Проверьте соответствие тока двигателя пределу реле (17–25 А). Если двигатель потребляет больше - выбирайте другую модель
• При подключении силовых проводов затягивайте болты усилием 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить клеммы
• Сигнальная лампа горит при включенном состоянии - её можно использовать для контроля состояния оборудования без тестера
• При необходимости замены реле - отсоедините питание, снимите крышку и выпрессуйте старое реле; новое РТЛ-1022-2 устанавливается точно так же
• Для обслуживания - достаточно протирать корпус сухой тканью. Не применяйте моющие средства с абразивами
