Пускатель магнитный ПМ 12-025260 220В (2з+1р) РТТ131 25А Кашин 040260212ВВ220000810 КашинЗЭА

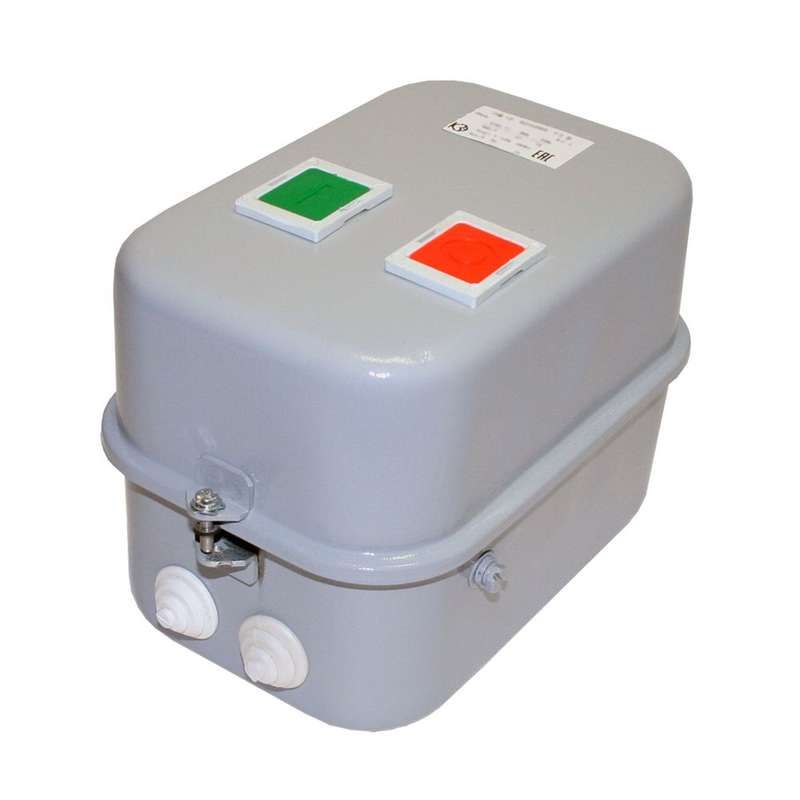

Пускатель ПМ12-025260 У3 25А от КашинЗЭА - это комбинированное устройство для управления электродвигателями мощностью до 25 А в сетях переменного тока 220 В. Он сочетает в себе контактор и тепловое реле РТТ131, обеспечивая надёжный запуск, остановку и защиту от перегрузки. Подходит для установки на щитах в промышленных и бытовых системах.

Назначение и область применения

Пускатель ПМ12-025260 У3 25А предназначен для дистанционного включения и выключения электродвигателей, а также для защиты от длительной перегрузки. Его используют там, где требуется частое управление нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, станки с малой и средней мощностью. Комбинация контактора и реле РТТ131 позволяет заменить два отдельных устройства одним модульным решением.

Технические характеристики

• Номинальный ток: 25 А
• Рабочее напряжение: 220 В переменного тока (AC)
• Количество контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Защитное реле: РТТ131, номиналом 25 А
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Исполнение: У3 - умеренный климат, для работы при температуре от −10 C до +40 C

Совместимость и монтаж

Пускатель ПМ12-025260 У3 25А монтируется на DIN-рейку шириной 35 мм. Для подключения питания и нагрузки используются винтовые зажимы - провода сечением до 4 мм2. Контакты рассчитаны на подключение цепей управления и сигнализации. Реле РТТ131 требует предварительной настройки порога срабатывания под реальную нагрузку двигателя. Не допускается установка в местах с высокой влажностью, прямым попаданием воды или вибрацией выше нормы.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Реле РТТ131 имеет сертификацию на соответствие стандартам тепловой защиты. Применение в соответствии с инструкцией гарантирует безопасность персонала и оборудования.

Преимущества

• Объединённая конструкция: контактор и термореле в одном корпусе снижают количество соединений и риск отказа
• Простая установка: совместим с типичными DIN-рейками, не требует специальных креплений
• Надёжная защита: реле РТТ131 автоматически отключает питание при перегреве двигателя
• Чёткая визуальная индикация состояния контактов через положение рычага

Ограничения применения

• Не предназначена для постоянной работы при температуре ниже −10 C или выше +40 C
• Не защищена от брызг и пыли - нельзя использовать во влажных помещениях без дополнительного кожуха
• Подходит только для двигателей с рабочим током ≤25 А; при превышении возможен выход из строя реле
• Не рекомендуется для частых пусков более 60 раз в час - это сокращает срок службы контактов

Примеры использования

• Управление насосом водоснабжения в жилом доме
• Автоматическое включение вентилятора в HVAC-системе
• Пуск компрессора холодильного шкафа
• Контроль движения ленты на конвейере в пищевой промышленности

Практические советы

• Перед первым запуском проверьте настройку реле РТТ131 - он должен срабатывать при токе, равном 105–110 % от номинального тока двигателя
• При использовании в условиях повышенной запылённости - устанавливайте пускатель ПМ12-025260 У3 25А внутри герметичного щита
• Не используйте для управления сварочными аппаратами или оборудованием с импульсными нагрузками - это вызывает преждевременный износ контактов
• Проверяйте состояние контактов каждые 6 месяцев: окисление или подгорание требуют замены или очистки
• При замене реле РТТ131 - обязательно выбирайте аналогичную модель с таким же токовым классом (25 А)
