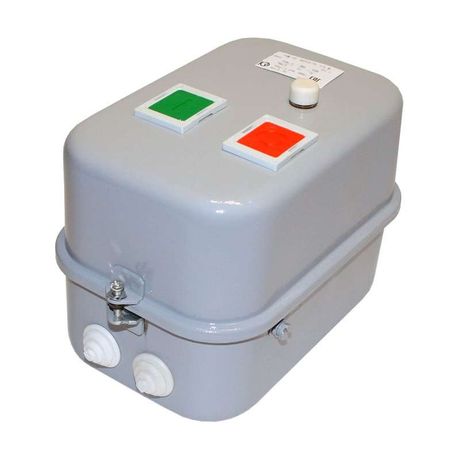

Пускатель магнитный ПМ 12-025270 У3 В 220В (2з+1р) РТТ-131 25.0А Кашин 040270212ВВ220000810 КашинЗЭА

Пускатель ПМ12-025270 У3 от КашинЗЭА - это комбинированное устройство для управления электродвигателями мощностью до 25 А, оснащённое двумя нормально открытыми и одним нормально закрытым контактом, а также тепловым реле РТТ-131 для защиты от перегрузки. Подходит для установки в распределительных щитах на объектах с напряжением 220 В.

Назначение и область применения

Пускатель ПМ12-025270 У3 предназначен для дистанционного включения и выключения электродвигателей, а также для автоматической защиты от перегрузки. Он используется там, где требуется надёжный и простой способ управлять оборудованием: насосы, вентиляторы, компрессоры, конвейеры, станки с малой и средней мощностью. Комбинация контактов позволяет реализовать базовые схемы управления - например, запуск/останов и сигнализацию состояния.

Технические характеристики

• Номинальный ток: 25,0 А
• Рабочее напряжение: 220 В переменного тока
• Количество контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Защитное реле: РТТ-131 (тепловое, с регулируемым порогом срабатывания)
• Исполнение: У3 (для умеренного климата, температура от −25C до +40C)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)

Совместимость и монтаж

Пускатель ПМ12-025270 У3 монтируется на DIN-рейку шириной 35 мм, что соответствует стандартной практике сборки шкафов управления. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки управления (220 В). Контакты рассчитаны на коммутацию активной нагрузки; для индуктивных нагрузок (например, двигателей) рекомендуется использовать дополнительную гашение дуги через RC-цепочки, если это предусмотрено схемой.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для аппаратов низковольтного управления. Тепловое реле РТТ-131 обеспечивает защиту от длительной перегрузки, предотвращая повреждение двигателя. Напряжение питания катушки - исключительно 220 В, использование другого напряжения недопустимо и приведёт к выходу из строя.

Преимущества

• Компактная конструкция - занимает мало места на DIN-рейке
• Чёткая комбинация контактов: два НО и один НЗ позволяют реализовать простую логику управления без дополнительных реле
• Встроенный термореле РТТ-131 снижает необходимость внешних элементов защиты
• Высокая механическая прочность корпуса и надёжные клеммы обеспечивают долгий срок службы даже в условиях вибраций

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для частого включения-выключения более 600 раз в час - возможен быстрый износ контактов
• Только для однофазных сетей 220 В - трёхфазные системы требуют других модификаций
• Работает только с током до 25 А - для больших двигателей нужен пускатель большего класса

Примеры использования

• Управление циркулярным станком: кнопка старта включает двигатель, кнопка стопа - отключает, а НЗ-контакт подаёт сигнал на индикатор “двигатель работает”
• Автоматический насос: реле РТТ-131 отключает питание при заклинивании крыльчатки, а НО-контакты передают сигнал аварии в систему контроля
• Вентиляционная система: пускатель включается по таймеру, а НЗ-контакт контролирует состояние - если двигатель не запущен, срабатывает оповещение

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и номинала реле - перегрузка по току вызовет ложное срабатывание
• При замене реле РТТ-131 используйте только оригинальные аналоги - несовместимые модели могут не сработать при перегреве
• Обеспечьте доступ к кнопкам сброса реле - они находятся на лицевой стороне устройства
• Учитывайте посадочные размеры: пускатель ПМ12-025270 У3 имеет фиксированный шаг крепления - совпадает со всеми стандартными DIN-рейками
• Не допускайте попадания металлической стружки внутрь - она может вызвать замыкание между контактами
