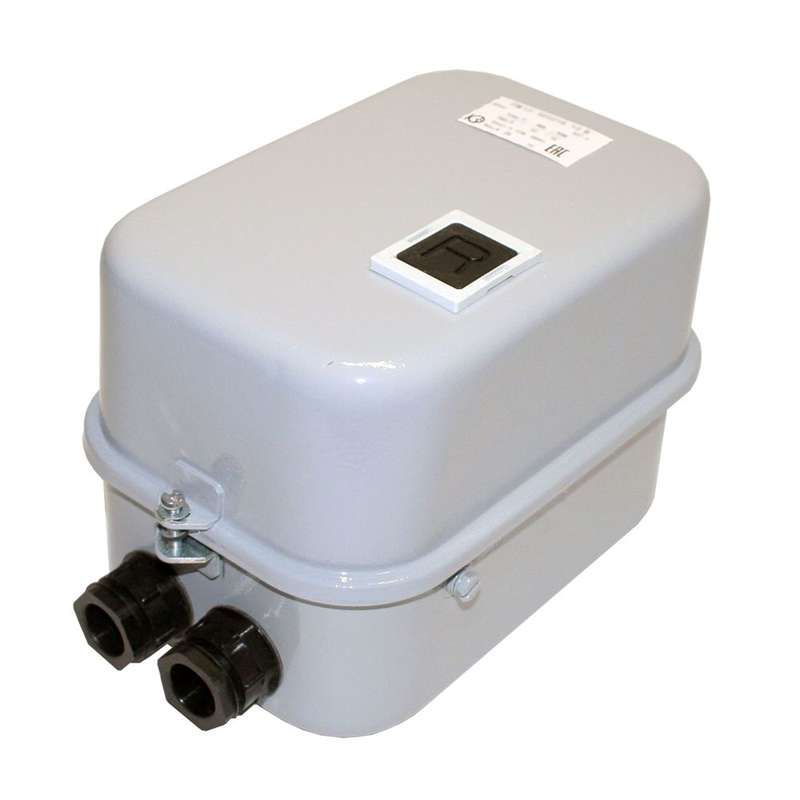

Пускатель электромагнитный ПМ12-025210 У2 В, 220В, (1з), РТТ-131, 25,0А - 040210101ВВ220000810 КашинЗЭА

Пускатель электромагнитный У2 В 220В 25А (1з) с реле РТТ-131 - это устройство для дистанционного запуска, остановки и защиты трёхфазных асинхронных двигателей мощностью до 11 кВт. Бренд КЗЭА и артикул пм12-025210 указывают на серийную продукцию, предназначенную для стационарных промышленных систем.

Назначение и область применения

Пускатель электромагнитный У2 В 220В 25А (1з) с реле РТТ-131 используется для коммутации и защиты электродвигателей в цепях переменного тока. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с короткозамкнутым ротором. Интегрируется в системы автоматического управления, где требуется надёжный прямой пуск двигателя без снижения пускового момента.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Напряжение питания катушки: 220 В AC - работает от однофазной сети, не требует преобразователей.
• Номинальная мощность: 11 кВт - оптимизирован для управления двигателями этой мощности при 380 В.
• Напряжение изоляции: 660 В - допустимо применение в сетях до 660 В, включая трёхфазные системы.
• Тип пускателя: прямого пуска - обеспечивает полное напряжение на двигатель сразу после включения.
• Тепловое реле: РТТ-131 - защищает от перегрузок и обрыва фазы; регулируется по току, с возможностью ручного сброса.
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +55C, в условиях умеренного климата с повышенной влажностью.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и брызг воды с любого направления.
• Контакты: 1 нормально замкнутый (1НЗ), 1 нормально разомкнутый (1НО), 3 силовых нормально разомкнутых - подходят для базовой схемы управления, включая блокировку и индикацию состояния.
• Индикация: есть - наличие светодиода или индикаторной лампы позволяет визуально контролировать состояние включения/выключения.
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы на печатной плате, не предполагает DIN-рейку.
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 4–6 мм2, требует периодической проверки затяжки.
• Класс выпуска: 20 - время срабатывания теплового реле соответствует классу 20, то есть отключение происходит при перегрузке 1,2×Iном за 20 минут.

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В 25А (1з) с реле РТТ-131 совместим с двигателями до 11 кВт, работающими от 380 В 50/60 Гц. Монтаж выполняется исключительно на монтажную плату - не подходит для установки на DIN-рейку. Подводящие провода должны иметь сечение 1,5–6 мм2. Винтовые зажимы требуют точной затяжки: слабый контакт вызывает нагрев, слишком сильная затяжка повреждает резьбу. Обязательно соблюдать полярность при подключении катушки 220 В. Тепловое реле РТТ-131 необходимо настроить под реальный рабочий ток двигателя, а не просто под номинал пускателя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, что гарантирует безопасность при работе в промышленных условиях. Защита IP54 и класс 20 обеспечивают соответствие нормам по электробезопасности и термостойкости. Работа при температуре выше +55C не рекомендована - это может привести к сбою работы теплового реле и преждевременному выходу из строя.

Преимущества

• Встроенное тепловое реле РТТ-131 исключает необходимость внешней защиты - экономит место и упрощает сборку.
• Индикация состояния позволяет оперативно диагностировать отказ без тестера.
• Высокая механическая прочность корпуса и качественные материалы обеспечивают долгую службу даже в условиях пыли и влаги.
• Подходящий для широкого спектра типовых задач - идеален для замены аналогов в старых установках.

Ограничения применения

• Не предназначен для частотного регулирования или мягкого пуска - только прямой пуск.
• Не имеет реверса - для изменения направления вращения нужен второй пускатель или реверсивная схема.
• Отсутствуют вспомогательные контакты кроме одного НО и одного НЗ - для сложных схем потребуется дополнительная приставка.
• Не подходит для мобильных или взрывоопасных сред - отсутствует взрывозащита и высшая степень герметизации.
• Монтаж только на плату - нельзя использовать в шкафах с DIN-рейками без адаптера.

Примеры использования

• Автоматическая система подачи воды - управление насосом 7,5 кВт с защитой от сухого хода через реле РТТ-131.
• Ленточный конвейер на пищевом производстве - пускатель обеспечивает плавный старт и защиту от заклинивания.
• Воздуходувка в системе вентиляции - надёжное включение/выключение при изменении режима работы.
• Станок с ЧПУ - управление основным приводом с индикацией активного состояния на пульте оператора.

Практические советы

• Проверьте ток двигателя перед установкой - настройте тепловое реле РТТ-131 точно под него, а не на максимальные 25 А.
• При использовании в местах с вибрацией дополнительно закрепите провода хомутами - вибрация может ослабить винтовые соединения.
• Не используйте этот пускатель в помещениях с постоянной влажностью выше 90% - IP54 не обеспечивает полную защиту от конденсата.
• Для продления срока службы рекомендуется устанавливать ограничитель перенапряжения (ОПН) параллельно катушке, особенно при частых включениях.
• При замене убедитесь, что новый пускатель электромагнитный У2 В 220В 25А (1з) с реле РТТ-131 имеет те же габариты и расположение клемм - иначе придётся менять всю плату.
