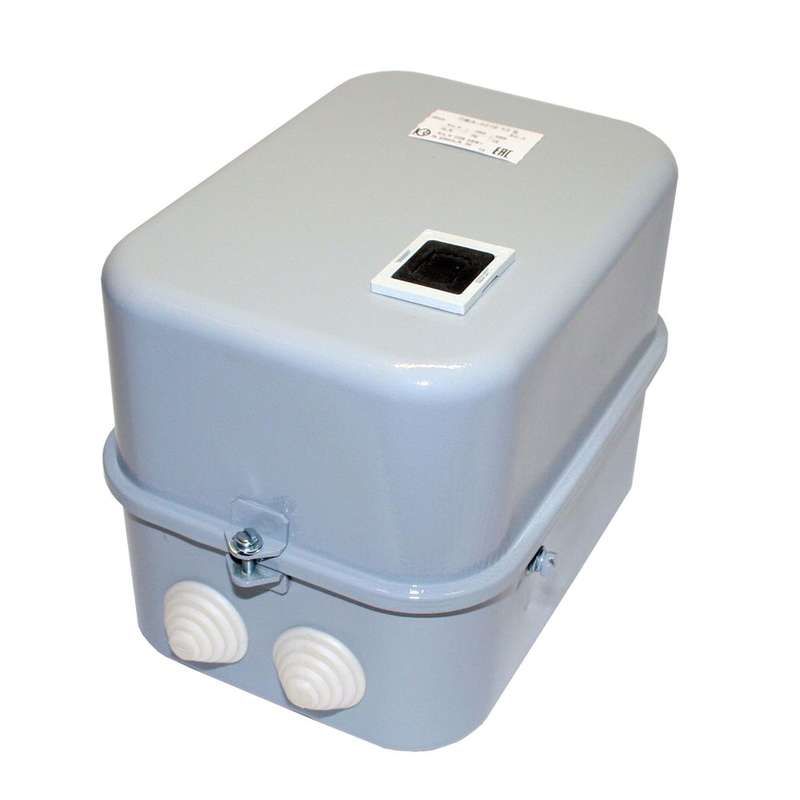

Пускатель электромагнитный ПМА 3210 У3 В 220В (2з+2р) РТТ-141 25.0А Кашин 090321222ВВ220002300 КашинЗЭА

Пускатель электромагнитный ПМА-3210 У3 В 220В с тепловым реле РТТ-141 предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 11 кВт. Бренд КЗЭА обеспечивает надёжную работу в промышленных условиях. Артикул 090321222вв220002300 соответствует стандартной комплектации с двумя нормально открытыми и двумя нормально закрытыми вспомогательными контактами.

Назначение и область применения

Пускатель электромагнитный ПМА-3210 У3 В 220В используется для запуска, остановки и реверса трёхфазных двигателей с короткозамкнутым ротором. Применяется в стационарных системах управления: станках, насосах, конвейерах, вентиляционных установках. Тепловое реле РТТ-141 защищает двигатель от длительной перегрузки и обрыва фазы. Подходит для сетей переменного тока 50–60 Гц с напряжением до 660 В.

Технические характеристики

• Тип: электромагнитный пускатель с интегрированным тепловым реле
• Род тока: переменный (AC)
• Номинальный ток контактов: 36 А
• Напряжение катушки управления: 220 В
• Номинальная мощность при AC-3, 400 В: 11 кВт
• Диапазон настройки теплового реле: 21,3–25 А
• Количество контактов: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Максимальная рабочая температура: +55 C
• Способ соединения: винтовые зажимы
• Индикация состояния: есть (световая, но без отдельных лампочек - сигнал через состояние контактов)
• Класс выпуска: 20 - соответствие требованиям ГОСТ Р МЭК 60947-4-1

Совместимость и монтаж

Пускатель электромагнитный ПМА-3210 У3 В 220В монтируется на монтажную плату. Для установки требуется свободное место под корпус и доступ к винтовым клеммам. Соединение проводов - только винтовое; не допускается использование быстроразъёмных соединителей. Катушка рассчитана на 220 В переменного тока - нельзя использовать с постоянным током или другим напряжением. Тепловое реле РТТ-141 предварительно выставлено на 25 А, но регулировка возможна в пределах 21,3–25 А.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р МЭК 60947-4-1 (класс 20). Защита IP40 исключает попадание твердых частиц размером более 1 мм, но не обеспечивает защиту от влаги - устройство следует устанавливать внутри щитов или в помещениях с контролируемой средой. Для защиты от коммутационных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления.

Преимущества

• Интегрированное тепловое реле снижает количество внешних элементов в цепи управления
• Чёткая классификация контактов (2 НО + 2 НЗ) позволяет реализовать сложные схемы автоматизации
• Устойчивость к перегрузкам благодаря точному диапазону настройки реле (21,3–25 А)
• Фиксированная конструкция для монтажа на плату повышает надёжность соединений
• Поддержка напряжения 220 В - совместимость с распространёнными сетями управления

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP40 не допускает эксплуатацию на открытом воздухе или в сырых помещениях без дополнительной защиты
• Максимальная температура окружающей среды +55 C - невозможна работа рядом с нагреваемыми источниками без принудительного охлаждения
• Не подходит для частотного регулирования - работает только при номинальной частоте 50/60 Гц
• Отсутствуют световые индикаторы - состояние необходимо контролировать по внешним приборам

Примеры использования

• Управление насосом в системе водоснабжения - запуск при достижении нижнего уровня, остановка при верхнем
• Конвейерная лента на пищевом производстве - пуск/остановка по сигналу PLC
• Вентилятор охлаждения технологического оборудования - защита от перегрева двигателя
• Автоматическая система подачи сырья - реверс движения при необходимости изменения направления

Практические советы

• Проверьте соответствие тока нагрузки диапазону реле (21,3–25 А); если двигатель потребляет меньше - можно использовать, но не выше 25 А
• При монтаже на плату соблюдайте минимальные расстояния между соседними аппаратами - теплоотвод ограничен
• Обязательно используйте ОПН на катушке, особенно при работе с длинными управляющими проводами
• Не затягивайте винты слишком сильно - риск повреждения пластиковой корпусной части
• Для диагностики работы проверяйте целостность цепи катушки и наличие напряжения 220 В перед запуском
