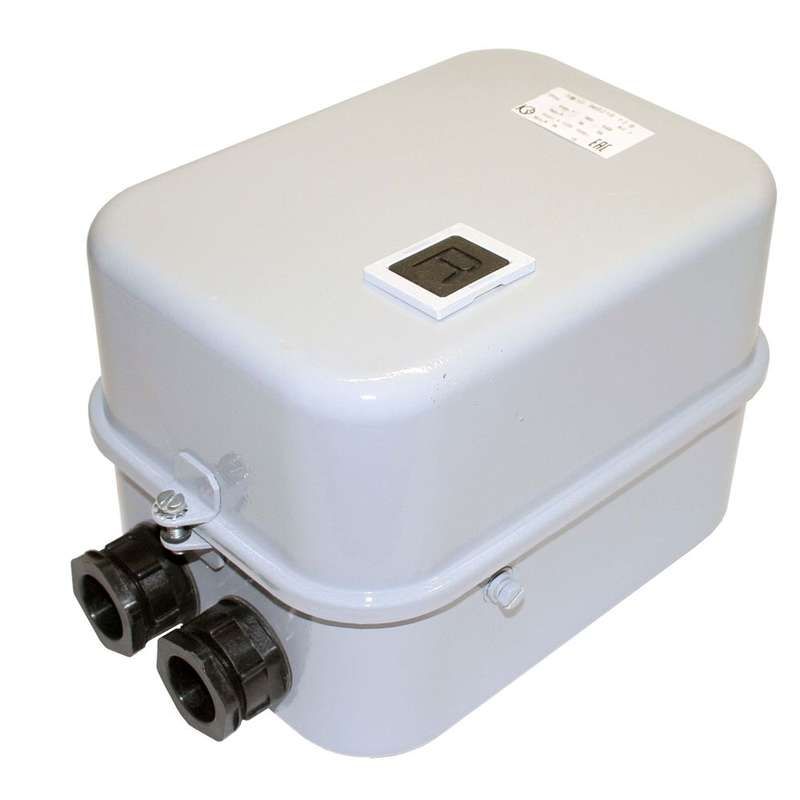

Пускатель электромагнитный ПМ12-040210 У2 220В (3з+2р) РТТ-121 34.0А - 050210321ВВ220000610 КашинЗЭА

Пускатель электромагнитный У2 220В 3з+2р 3НО+2НЗ РТТ-121 34.0А - устройство для дистанционного управления трёхфазными двигателями с тепловой защитой от перегрузок. Применяется в промышленных системах автоматизации, где требуется надёжное включение/выключение нагрузки. Бренд КЗЭА, артикул 050210321вв220000610.

Назначение и область применения

Пускатель электромагнитный У2 220В 3з+2р 3НО+2НЗ РТТ-121 34.0А предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Обеспечивает удалённый запуск, остановку и реверсирование оборудования. Подходит для стационарных установок с питанием до 660 В переменного тока частотой 50–60 Гц. Интегрируется в системы управления станков, насосов, вентиляторов, конвейеров и другого промышленного оборудования.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток: 40 А
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 18,5 кВт (при 380 В)
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 3
• Тепловое реле защиты: да, срабатывает при длительной перегрузке и обрыве фазы
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C, допускает повышенную влажность
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Способ монтажа: на монтажную плату (панель)
• Подключение силовых проводов: винтовые зажимы
• Индикация состояния: есть (визуальное определение включения через положение механизма)
• Класс тепловой защиты: Class 20 - время срабатывания при 1,2×Iном ≈ 20 минут
• Число световых индикаторов: 0

Совместимость и монтаж

Пускатель электромагнитный У2 220В 3з+2р 3НО+2НЗ РТТ-121 34.0А монтируется исключительно на монтажную плиту или щитовую панель. Место установки должно обеспечивать доступ к винтовым клеммам для подключения. Главная цепь подсоединяется медными жилами сечением до 16 мм2. Управляющая катушка рассчитана на 220 В AC - важно соблюдать соответствие напряжения питания. Тепловое реле предварительно выставлено на 34 А; при необходимости регулировки - используйте шток сброса после аварийного отключения. Для расширения числа вспомогательных контактов можно использовать внешние модули совместимости с конструкцией РТТ-121.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP54 позволяет применять его в помещениях с высокой запылённостью и возможностью попадания брызг. Тепловое реле защищает двигатель от перегрева при длительной перегрузке и обрыве фазы. Для снижения импульсов перенапряжения на катушке рекомендуется установить ограничитель перенапряжения (ОПН) параллельно входу управления - особенно при использовании с PLC или реле с быстродействием.

Преимущества

• Встроенная тепловая защита повышает безопасность двигателя без дополнительных устройств
• Высокая степень защиты IP54 делает пускатель пригодным для условий производства
• Готовый набор контактов (3НО+3НЗ) покрывает большинство типовых схем управления
• Фиксированная индикация состояния позволяет оперативно диагностировать работу
• Конструктивно адаптирован под монтаж на панель - удобен для сборки щитов

Ограничения применения

• Не постоянного тока - катушка рассчитана только на 220 В переменного тока
• Максимальная температура окружающей среды - +55 C; при более высоких значениях возможны отказы
• Отсутствуют светодиодные индикаторы - нельзя визуально отличить состояние “вкл” от “выкл” при плохом освещении
• Не имеет функции реверса внутри корпуса - требует внешней схемы с двумя пускателями
• Не предназначен для частотного регулирования или мягкого пуска - только ON/OFF

Примеры использования

• Автоматизация конвейера на пищевом предприятии - запуск/остановка по сигналу контроллера
• Воздухообменная система в цеху - управление вентилятором с защитой от перегрузки
• Насосная станция - включение насоса при достижении заданного уровня жидкости
• Обработка металла: станок с ЧПУ - команды на вращение шпинделя через пускатель

Практические советы

• Проверьте соответствие номинального тока двигателя (не выше 34 А) перед установкой - превышение вызовет ложные срабатывания теплового реле
• При монтаже затягивайте винты равномерно, чтобы избежать деформации клемм
• Если используется в условиях сильной вибрации - дополнительно закрепите пускатель антивибрационными прокладками
• Для долговечности работы - периодически проверяйте целостность контактов и наличие окисления на винтах
• При замене устройства - сохраняйте порядок подключения: L1/L2/L3 на силовые клеммы, A1/A2 на катушку
