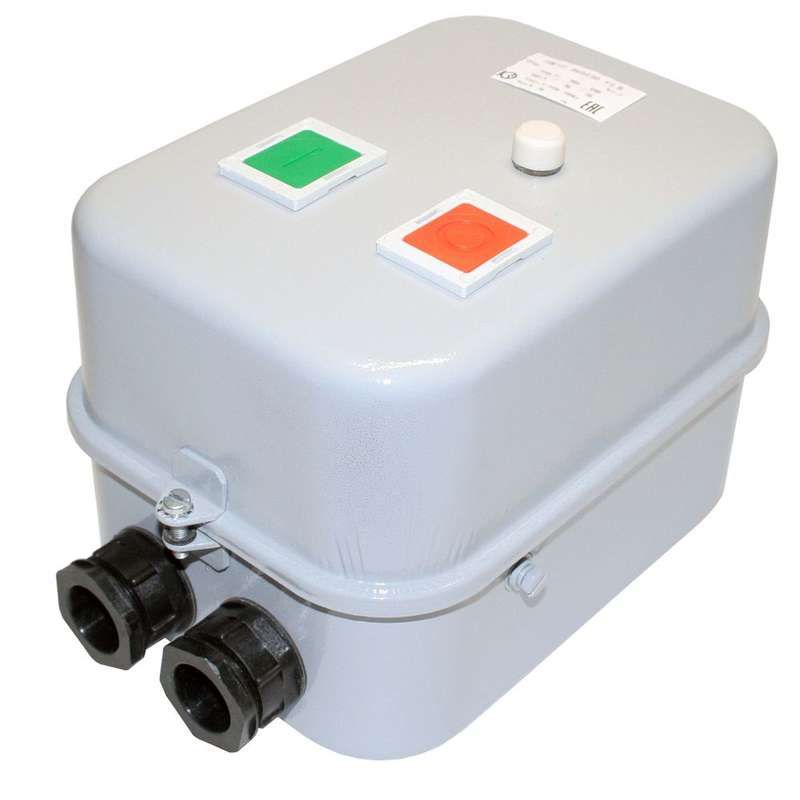

Пускатель электромагнитный ПМ12-040230 У2 В, 220В, (2з+1р), РТТ-121, 34,0А - 050230211ВВ220000610 КашинЗЭА

Пускатель электромагнитный У2 В 220В (2 нормально открытых + 1 нормально закрытый контакт) 34.0А, РТТ-121 - устройство для дистанционного управления трёхфазными двигателями с защитой от перегрузок. Бренд КЗЭА и артикул РТТ-121 указывают на серийную продукцию, предназначенную для промышленных систем автоматизации.

Назначение и область применения

Пускатель электромагнитный У2 В 220В (2 нормально открытых + 1 нормально закрытый контакт) 34.0А, РТТ-121 используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, станках. Обеспечивает защиту от длительных перегрузок и обрыва фазы через встроенное тепловое реле.

Технические характеристики

• Номинальный ток: 40 А (при напряжении до 660 В переменного тока)
• Напряжение катушки управления: 220 В AC
• Номинальная мощность: 18,5 кВт
• Количество контактов: 2 замыкающих (НО), 1 размыкающий (НЗ)
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C
• Тепловое реле: да, встроено, обеспечивает защиту от перегрева
• Способ присоединения: винтовые зажимы для силовой и управляющей цепи
• Индикация: один светодиодный индикатор состояния
• Класс выпуска: Class 20 - время срабатывания тепловой защиты соответствует стандарту IEC/EN 60947-4-1

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В (2 нормально открытых + 1 нормально закрытый контакт) 34.0А, РТТ-121 монтируется на монтажную плату. Подключение проводов - винтовое, требует затяжки усилием 0,5–0,7 Нм. Не допускается использование самозажимных клемм. Место установки должно позволять доступ к винтам для обслуживания. Индикатор горит при включенном состоянии устройства.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле защищает двигатель от перегрузок, согласно классу 20. IP54 позволяет использовать в помещениях с повышенной запылённостью и возможностью попадания брызг. Работа при температуре выше 55 C не рекомендована - возможен выход из строя реле или снижение срока службы.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты
• Высокая степень защиты IP54 повышает надёжность в сложных условиях
• Чёткая индикация состояния упрощает диагностику
• Винтовые зажимы обеспечивают прочное и долговечное соединение
• Поддержка реверса благодаря комбинации НО и НЗ контактов

Ограничения применения

• Не постоянного тока - катушка рассчитана только на 220 В переменного тока
• Максимальная рабочая температура - 55 C; при более высоких значениях возможны отказы
• Не предназначен для частого включения-выключения (>600 циклов/час); для таких задач требуется пускатель с усиленной конструкцией
• Отсутствие функции автоповторного включения после срабатывания тепловой защиты - необходимо ручное восстановление

Примеры использования

• Управление насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Реверсирование привода шлифовального станка
• Автоматизация системы вентиляции в цеху

Практические советы

• Проверьте соответствие нагрузки: максимальный ток двигателя не должен превышать 40 А
• При использовании в местах с высокой вибрацией дополнительно закрепите корпус антивибрационными прокладками
• Для защиты катушки от импульсных перенапряжений установите параллельно ей ограничитель перенапряжения ОПН
• Обязательно используйте кабели с подходящим сечением - для 40 А минимум 6 мм2 медного провода
• При сборке схемы учтите расположение контактов: два НО и один НЗ позволяют реализовать базовые логические функции, но не полноценный реверс без дополнительных элементов
