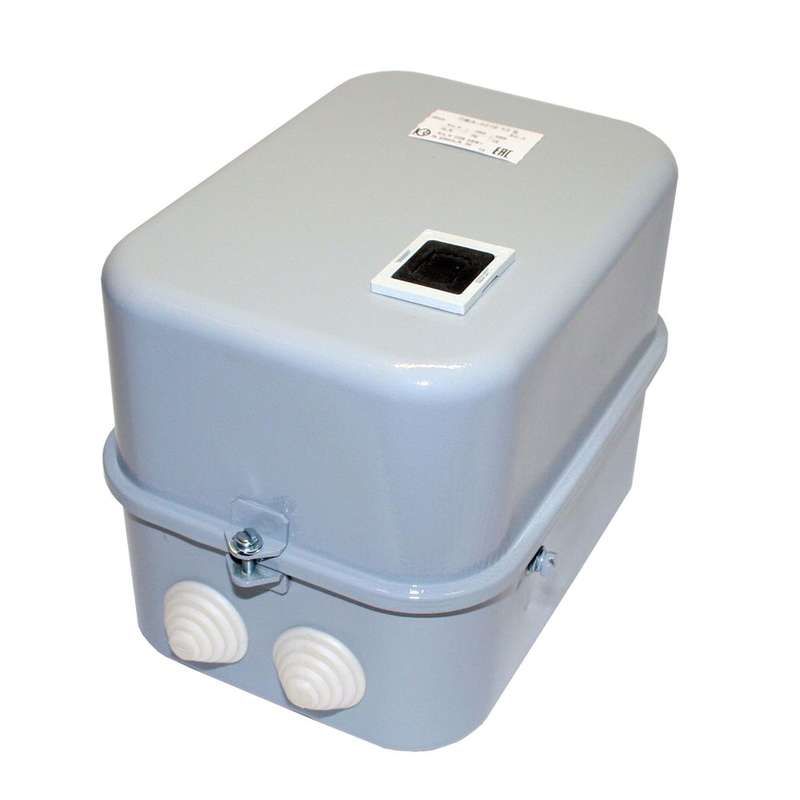

Пускатель электромагнитный ПМА-3210 У3 В, 220В, (1з), РТТ-141 34,0А - 090321102ВВ220002400 КашинЗЭА

Пускатель электромагнитный У3 В 220В (1з) 34.0А, 36А, категория 220В AC 1НО с реле РТТ-141 34А - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей. Произведён компанией КЗЭА, артикулы 090321102вв220002400 и пма-3210. Подходит для стационарных систем с питанием 220 В переменного тока.

Назначение и область применения

Пускатель электромагнитный У3 В 220В (1з) 34.0А, 36А, категория 220В AC 1НО с реле РТТ-141 34А используется для коммутации трёхфазных асинхронных с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах. Обеспечивает удалённый пуск, остановку и защиту двигателя от длительных перегрузок и обрыва фазы. Тепловое реле РТТ-141 автоматически отключает двигатель при превышении допустимого тока.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает основная цепь без повреждений.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Номинальная мощность AC-3, 400 В: 18,5 кВт - позволяет управлять двигателями такой мощности при стандартном сетевом напряжении 400 В.
• Количество контактов: 3 нормально открытых (НО), 1 нормально закрытый (НЗ) в главной цепи; дополнительно 1 НО и 1 НЗ во вспомогательной цепи - нужны для схем автоподключения, блокировок и индикации состояния.
• Тепловое реле: да, модель РТТ-141 - защищает от перегрева двигателя при долговременной перегрузке.
• Степень защиты IP40: предохраняет от доступа проволоки более 1 мм и твердых предметов, но не защищена от воды и пыли.
• Климатическое исполнение У3: рассчитан на работу при температуре от −25 C до +55 C, в условиях умеренного климата с повышенной влажностью.
• Способ монтажа: на монтажную плату - требуется жесткая фиксация на металлическом щите или панели через отверстия.
• Тип присоединения: винтовые зажимы - надёжное, но требуют периодической проверки затяжки.
• Класс выпуска 20: время срабатывания теплового реле соответствует классу 20 - отключение происходит после 20 минут работы при токе в 1,2 раза выше номинала.
• Индикация: есть - сигнал о состоянии включения/выключения (обычно светодиод или механический флажок внутри корпуса).

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В (1з) 34.0А, 36А, категория 220В AC 1НО с реле РТТ-141 34А совместим с любыми трёхфазными двигателями до 18,5 кВт при напряжении 400 В. Монтируется исключительно на монтажную плиту - нельзя использовать в распределительных шкафах без крепёжной планки. Главные силовые клеммы и контакты управления подключаются винтовым способом - используйте кольцевые наконечники сечением до 6–10 мм2. Перед первым включением обязательно проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для электромагнитных пускателей. Защита от перегрузок обеспечивается встроенным тепловым реле РТТ-141. Отдельно рекомендовано применение ограничителей перенапряжений (ОПН) параллельно катушке - особенно при использовании длинных управляющих кабелей или в местах с высокими импульсными помехами. Без ОПН возможны пробои изоляции катушки и преждевременная поломка.

Преимущества

• Встроенное тепловое реле снижает необходимость внешней защиты - экономит место в щите.
• Чёткое количество вспомогательных контактов (1 НО + 1 НЗ) удобно для реализации базовой логики управления.
• Высокий уровень защиты от случайного прикосновения благодаря пластиковому корпусу и IP40.
• Подтверждённая надёжность производства КЗЭА - устройства проходят сертификацию и тестирование на соответствие заявленным параметрам.

Ограничения применения

• Не предназначен для частотного регулирования - работает только в режиме “вкл./выкл.”.
• IP40 не защищает от брызг, пыли и влаги - не применяйте в сырых помещениях, на улице или в цехах с технологическими выбросами.
• Максимальная рабочая температура +55 C - не устанавливайте рядом с источниками значительного тепла (например, трансформаторами, нагревателями).
• Требуется обязательное использование ОПН при наличии импульсных нагрузок в цепях управления - без него срок службы катушки сокращается.
• Не имеет функции реверса - для изменения направления вращения нужен второй пускатель или реверсивная схема.

Примеры использования

• Автоматизация системы водоснабжения - управление насосом 15 кВт через кнопочные пункты.
• Лента конвейера на пищевом предприятии - пуск и остановка по сигналу PLC с защитой от зависания.
• Вентиляционная система в административном здании - работа по графику с контролем перегрузки.
• Оборудование для деревообработки - станки с асинхронными двигателями до 18,5 кВт.

Практические советы

• Выбирая этот пускатель, убедитесь, что ваш двигатель не превышает 18,5 кВт при 400 В - даже если ток ниже 40 А, мощностная граница является решающей.
• Проверьте наличие свободного места вокруг аппарата - он требует минимального воздушного зазора для теплоотвода.
• При сборке схемы учтите: один вспомогательный НО контакт можно использовать для индикации “работает”, а НЗ - для блокировки старта при аварии.
• Не забудьте подключить ОПН параллельно катушке - это продлит жизнь пускателю минимум на 30 %.
• При обслуживании всегда отключайте питание - даже при выключенном двигателе на контактах может сохраняться потенциал.
