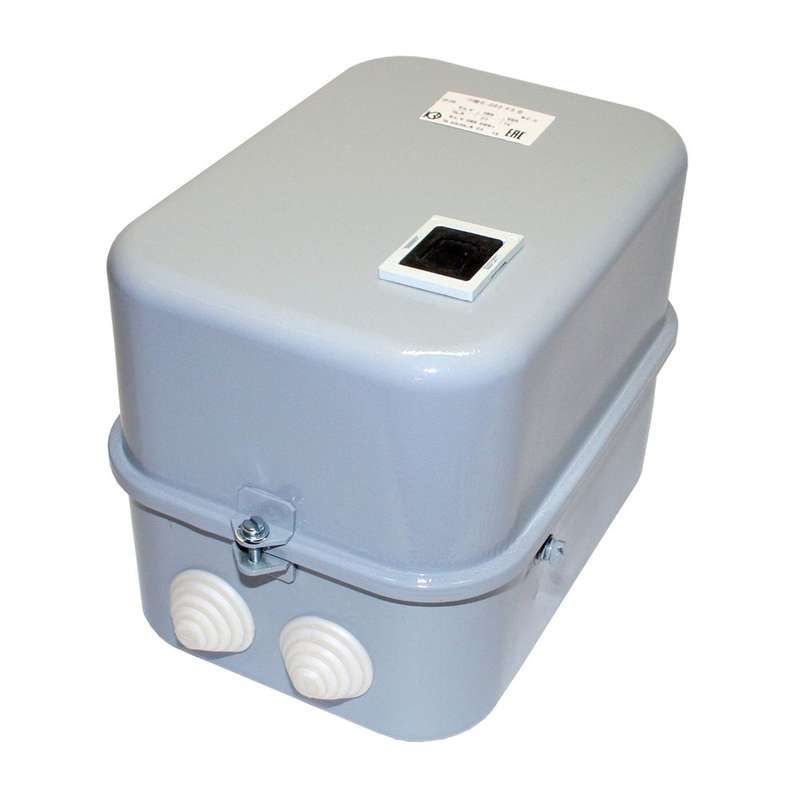

Пускатель электромагнитный ПМЕ-222 У3 В 220В (2з+2р) РТТ-141 25А - 080222222ВВ220000800 КашинЗЭА

Пускатель электромагнитный ПМЕ-222 У3 В 25А катушка 220В AC 2НО+2НЗ с реле РТТ-141 25А предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 11 кВт. Бренд КЗЭА обеспечивает надёжную работу аппарата в промышленной среде, а наличие встроенного теплового реле РТТ-141 позволяет совмещать функции пуска и защиты в одном устройстве.

Назначение и область применения

Пускатель электромагнитный ПМЕ-222 У3 В 25А катушка 220В AC 2НО+2НЗ с реле РТТ-141 25А используется для включения, выключения и защиты электродвигателей в стационарных системах автоматизации. Подходит для управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с короткозамкнутым ротором. Работает в сетях переменного тока 50–60 Гц с напряжением до 660 В. Интегрированное реле РТТ-141 защищает двигатель от длительных перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение катушки управления: 220 В AC
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 11 кВт
• Количество контактов: 2 нормально открытых + 2 нормально закрытых
• Диапазон настройки тепловой защиты: 21,3 А
• Климатическое исполнение: У3 - для работы при температуре от −40 C до +55 C
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип соединения: винтовые зажимы
• Класс срабатывания тепловой защиты: 20 (время срабатывания при 1,2×Iном - около 20 минут)
• Индикация состояния: есть (светодиод или механический индикатор положения контактов)
• Количество световых индикаторов: 0

Совместимость и монтаж

Пускатель ПМЕ-222 монтируется на стандартную DIN-рейку шириной 35 мм. Винтовые зажимы позволяют подключить провода сечением до 4–6 мм2 (зависит от модели клемм). Для подключения катушки управления используйте провода сечением не менее 1,5 мм2. Обязательно проверьте соответствие напряжения катушки (220 В AC) и напряжения сети управления. Наличие двух НО и двух НЗ контактов даёт возможность использовать пускатель в сложных схемах - например, с блокировками, аварийной остановкой или сигналами состояния. Монтаж на монтажную плату допустим, но требует соблюдения расстояний между элементами согласно ГОСТ 12434.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле РТТ-141 обеспечивает защиту от перегрева двигателя, что снижает риск повреждения изоляции обмоток. Применение устройства в цепях выше 660 В запрещено. Отсутствие защиты от брызг и пыли (IP40) делает его непригодным для открытых площадок или сырых помещений без корпуса.

Преимущества

• Встроенный термореле РТТ-141 исключает необходимость внешней защиты - экономит место и время монтажа
• Высокая коммутационная способность (25 А) поддерживает частые включения - подходит для оборудования с циклической нагрузкой
• Наличие четырёх вспомогательных контактов (2НО+2НЗ) упрощает реализацию схем управления, блокировок и сигнализации
• Индикация состояния контактов позволяет оперативно определить, включен ли пускатель
• Климатическое исполнение У3 гарантирует работоспособность в большинстве промышленных условий России и стран СНГ

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среде - степень защиты IP40 не предохраняет от попадания жидкости
• Не подходит для реверсивных схем без дополнительного второго пускателя
• Тепловое реле настроено на 21,3 А; для двигателей с меньшим током потребуется замена реле или использование внешнего термореле
• Не имеет встроенных ограничителей перенапряжений - при использовании в цепях с высокими импульсами рекомендуется установить ОПН параллельно катушке
• Не рассчитан на постоянное напряжение - работает только с переменным током 220 В

Примеры использования

• Управление насосом водоснабжения 7,5 кВт в котельной
• Автоматический пуск вентилятора системы вентиляции на чердачном этаже
• Контроль работы конвейера на пищевом производстве
• Подключение компрессора в воздушной системе с давлением 6–8 бар
• Система управления станком с ЧПУ, где требуется сигнализация включения через вспомогательные контакты

Практические советы

• Проверяйте соответствие тока двигателя и настройки реле РТТ-141 - при токе ниже 21,3 А возможны ложные отключения
• При монтаже на DIN-рейку убедитесь, что пускатель плотно защёлкнут - плохой контакт вызывает нагрев
• Для долговечности катушки не подавайте напряжение выше 220 В +-10%
• Если пускатель установлен вне шкафа, обязательно поместите его в герметичный корпус с классом защиты IP54+
• При сборке схемы с реверсом используйте два таких пускателя с электрической и механической блокировкой
• Регулярно осматривайте винтовые зажимы - ослабление контакта приводит к перегреву и выходу из строя
