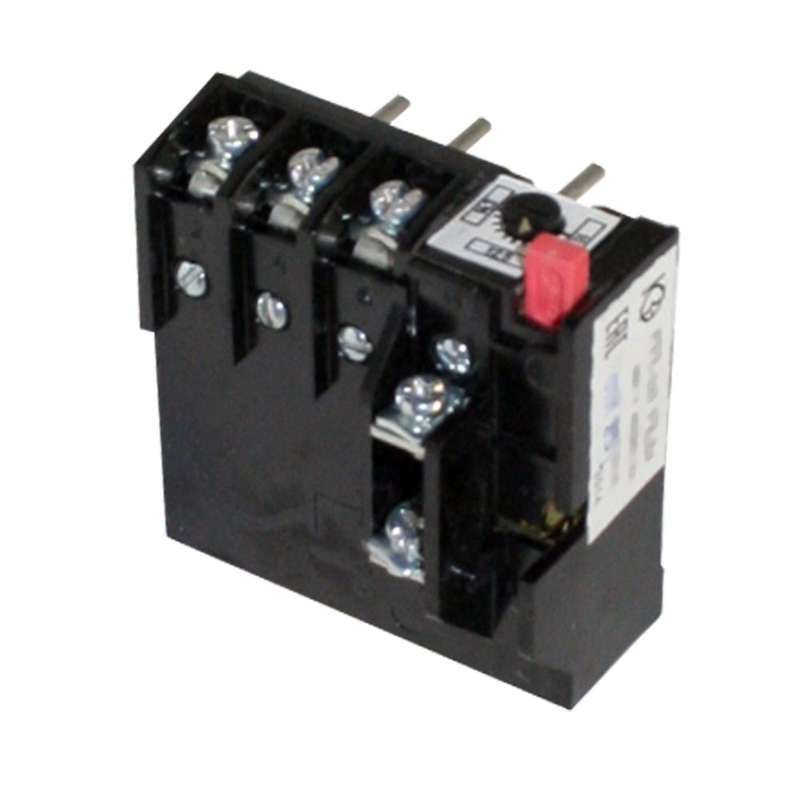

Реле электротепловое токовое РТТ-141 УХЛ4 6.30А - 6.3А 5,35-7,23А к ПМА, ПМЕ 1нз КашинЗЭА 140141000В006.300000

Реле электротепловое токовое РТТ-141 УХЛ4 6.3А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-141 6.3А указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Реле электротепловое токовое РТТ-141 УХЛ4 6.3А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Подходит для установки в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Часто используется в схемах управления конвейерами, насосами, вентиляторами, станками и другим оборудованием с электроприводом.

Технические характеристики

• Номинальный ток: 6,3 А - предельный ток, при котором реле не срабатывает в нормальном режиме;
• Класс выпуска: 10 - время срабатывания при 7,2-кратной перегрузке составляет 10–20 секунд; позволяет учитывать пусковые токи двигателей;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В - допустимо для сетей высокого напряжения в промышленных условиях;
• Род тока: переменный (AC) - также работает в цепях постоянного тока до 440 В;
• Количество НЗ контактов: 1 - один нормально замкнутый контакт для сигнализации или отключения цепи управления;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Исполнение: нереверсивное - не предназначен для работы в схемах с изменением направления вращения двигателя;
• Способ монтажа: на аппарат - устанавливается на DIN-рейку или корпус аппарата через крепёжные элементы;
• Тип присоединения: винтовое - провода зажимаются в клеммах с помощью винтов, требует качественного затягивания.

Совместимость и монтаж

Реле электротепловое РТТ-141 УХЛ4 6.3А совместимо с контактными аппаратами серии ПМА и ПМЕ, а также другими устройствами с аналогичным креплением. Монтируется на DIN-рейку или непосредственно на корпус распределительного щита. Для подключения используются три входных и три выходных винтовых клеммы для фазных проводов. Контакт НЗ подключается в цепь управления для передачи сигнала об отключении. Обязательно соблюдать момент затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает клемму.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-4-1. Произведено в соответствии с требованиями к надёжности и безопасности промышленного оборудования. Сертифицировано для применения в электроустановках с напряжением до 1000 В.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - минимизирует ложные отключения при пуске двигателя;
• Стойкость к внешним воздействиям - исполнение УХЛ4 позволяет использовать в холодных, сырых и пыльных помещениях;
• Простота замены - не требует настройки после установки, замена выполняется без переподключения всей цепи;
• Надёжная механическая конструкция - долговечность при ежедневных нагрузках в промышленной среде.

Ограничения применения

• Не подходит для защиты однофазных двигателей - требуется только трёхфазная сеть;
• Не применяется в схемах с реверсом - конструкция не предусматривает управление двумя направлениями вращения;
• Не регулируется - ток срабатывания фиксирован на 6,3 А, нельзя адаптировать под другие значения;
• Не рекомендовано использование вне диапазона УХЛ4 - при температурах ниже −40 C или выше +40 C возможны отказы;
• Не является средством защиты от короткого замыкания - требует обязательной установки автоматического выключателя или предохранителей в цепи.

Примеры использования

• Защита насосов в водопроводных станциях;
• Обеспечение безопасной работы конвейеров на пищевых и химических производствах;
• Автоматическое отключение вентиляторов при заклинивании лопастей;
• Комплектация пускателей ПМА/ПМЕ в щитах управления станков с ЧПУ.

Практические советы

• Выбирая РТТ-141 6.3А, убедитесь, что номинальный ток двигателя близок к 6,3 А - оптимально +-10 % (5,35–7,23 А);
• Проверьте соответствие сечения проводов - для 6,3 А достаточно медного провода 1,5–2,5 мм2;
• После монтажа протестируйте срабатывание: временно увеличьте ток до 8–9 А - реле должно отключить цепь через 10–15 секунд;
• Не используйте реле в местах с сильными вибрациями - это может вызвать самопроизвольное срабатывание;
• При замене старого реле - сверьте тип и ток срабатывания, чтобы не нарушить координацию защиты в цепи.
