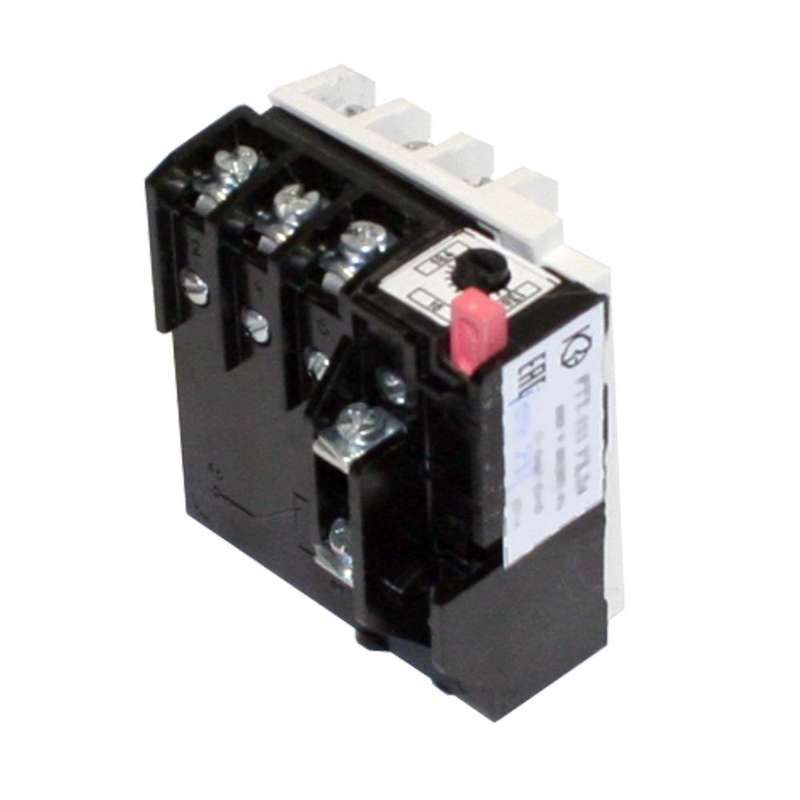

Реле электротепловое токовое РТТ-111 УХЛ4 10.0А - 8,5..11,5А инд.устан. 1нз КашинЗЭА 140111000В010.000000

Реле электротепловое токовое РТТ-111 УХЛ4 10.0А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-111 10.0А указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Реле электротепловое токовое РТТ-111 УХЛ4 10.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах, вентиляционных установках и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 10 А - максимальный ток, при котором реле работает без срабатывания; регулируется в пределах 8,5–11,5 А.
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Максимальное рабочее напряжение: 660 В - допустимо для сетей с повышенным напряжением, включая промышленные системы.
• Род тока: переменный (AC) и постоянный (DC) - совместим с большинством промышленных схем.
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления.
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд, что соответствует стандартному тепловому отклику для двигателей.
• Климатическое исполнение: УХЛ4 - устойчиво к температуре от −40C до +40C, влажности до 98% при 25C, подходит для холодных и сырых помещений.
• Способ монтажа: встраиваемый - устанавливается в шкафы управления, требует свободного места внутри корпуса.
• Тип присоединения главной цепи: винтовое - надёжное, но требует периодического обслуживания затяжки.

Совместимость и монтаж

Реле РТТ-111 УХЛ4 10.0А монтируется в распределительные щиты и панели управления. Для подключения используются винтовые зажимы - провода должны иметь сечение до 2,5 мм2. Обязательно соблюдать посадочные размеры: реле не совместимо с другими типами реле (например, РТИ или РТЛ) без адаптеров. Монтаж выполняется на DIN-рейку или с помощью крепёжных отверстий, предусмотренных конструкцией. После установки необходимо выставить ток срабатывания в пределах 8,5–11,5 А согласно нагрузке двигателя.

Безопасность и стандарты

Реле РТТ-111 УХЛ4 10.0А соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 12433, обеспечивающим безопасность в промышленных электросистемах. Климатическое исполнение УХЛ4 подтверждает соответствие ГОСТ 15150. Конструкция исключает самопроизвольное срабатывание при вибрациях и механических ударах.

Преимущества

• Высокая точность срабатывания благодаря классу 20 - минимизирует ложные отключения.
• Стабильная работа при колебаниях температуры окружающей среды - идеально для неотапливаемых цехов.
• Защита от обрыва фазы - снижает риск выхода двигателя из строя.
• Простая настройка тока срабатывания - позволяет адаптировать под конкретный двигатель без замены устройства.
• Индикация срабатывания через контакт НЗ - удобно для диагностики и автоматизации.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется три фазы для работы.
• Не реагирует на кратковременные импульсы тока (пусковые токи) - не заменяет магнитные пускатели с термореле.
• Не рекомендовано использование вне диапазона температур −40…+40 C - при более низких температурах возможна потеря чувствительности.
• Требует периодической проверки затяжки винтов - ослабление контакта может вызвать нагрев и отказ.
• Не имеет функции автоматического восстановления - после срабатывания требуется ручное включение.

Примеры использования

• Привод конвейера на пищевом производстве - защита от заклинивания и перегрузки.
• Циркулярный станок с трёхфазным двигателем - предотвращение повреждения при обрыве фазы.
• Насосная группа в канализационной станции - надёжная защита при длительной работе в условиях повышенной влажности.
• Вентиляторы в холодильных камерах - устойчивость к низким температурам благодаря исполнению УХЛ4.

Практические советы

• Настройте ток срабатывания на 10–15% выше номинального тока двигателя - это исключит ложные срабатывания при пуске.
• Проверьте плотность затяжки винтов каждые 6 месяцев - особенно в вибрирующих установках.
• Подключите сигнал НЗ контакта к световой индикации - сразу видеть причину остановки оборудования.
• Не используйте реле в местах с постоянными химическими парами - хотя исполнение УХЛ4 устойчиво к влаге, агрессивные вещества могут повредить контакты.
• При замене старого реле сверьте модель - РТТ-111 10.0А от КЗЭА имеет специфические габариты, отличные от аналогов других производителей.
