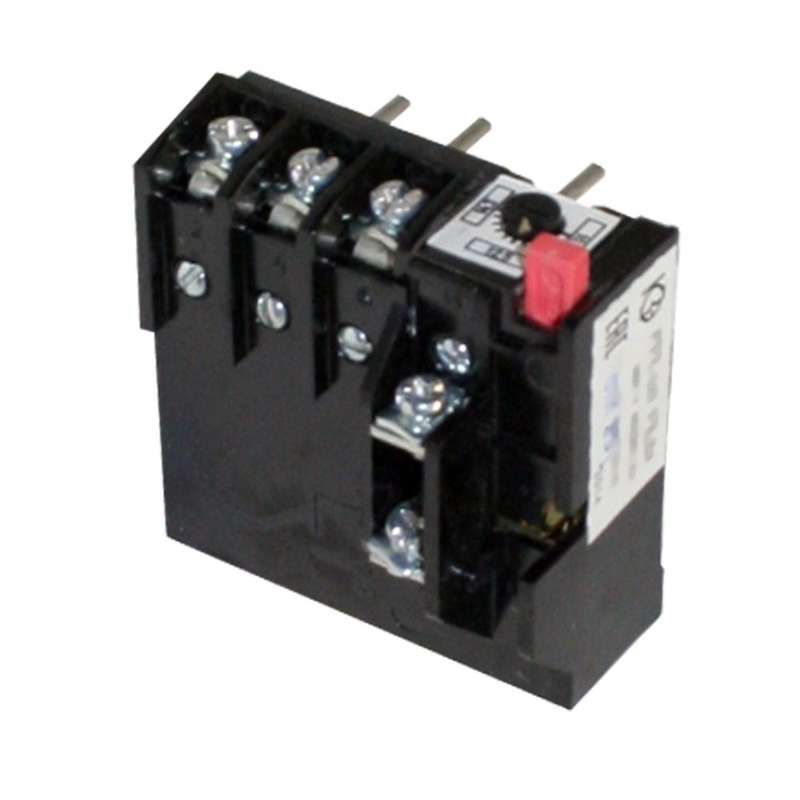

Реле электротепловое токовое РТТ-141 УХЛ4 10.0А - 8,5 -11,5А к ПМА, ПМЕ 1нз КашинЗЭА 140141000В010.000000

Реле электротепловое токовое РТТ-141 УХЛ4 10.0А - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-141 10.0А указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Реле электротепловое токовое РТТ-141 УХЛ4 10.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, а также от отказа одной из фаз - ситуации, когда двигатель работает на двух фазах и перегревается. Подходит для установки в схемы управления электроприводами в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах и других промышленных механизмах.

Технические характеристики

• Номинальный ток: 10 А - максимальный рабочий ток, при котором реле обеспечивает надёжную защиту;
• Количество полюсов: 3 - соответствует трёхфазным сетям; каждый полюс контролирует свою фазу;
• Максимальное напряжение: 660 В - допустимый предел для переменного тока в цепи управления;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для отключения цепи питания двигателя при срабатывании;
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд; определяет скорость реакции на перегрузку;
• Род тока: переменный (AC); возможна работа и на постоянном токе до 440 В;
• Климатическое исполнение: УХЛ4 - устойчиво к холоду, влаге и колебаниям температур в помещениях с умеренным климатом (температура от −40C до +40C);
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя;
• Тип присоединения: винтовые зажимы - надёжное механическое соединение проводов;
• Способ монтажа: на аппарат - устанавливается на DIN-рейку или корпус другого устройства (например, контактора).

Совместимость и монтаж

Реле электротепловое РТТ-141 УХЛ4 10.0А рассчитано для установки на аппараты типа КМ, КМИ, ПМА, ПМЕ - часто встречаемые контакторы в промышленных щитах. Монтируется механически на DIN-рейку или непосредственно на корпус аппарата через специальные крепления. Для правильной работы необходимо соблюдать посадочные размеры и использовать провода сечением, соответствующим току 10 А (обычно 1,5–2,5 мм2). Соединения должны быть плотными - слабый контакт вызывает нагрев и ложное срабатывание.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-4-1. Обеспечивает безопасную работу в условиях повышенной влажности и перепадов температур благодаря исполнению УХЛ4. Не содержит опасных материалов и не требует специальных мер безопасности при монтаже, кроме стандартных правил работы с электрооборудованием под напряжением.

Преимущества

• Высокая надёжность срабатывания при перегрузке - механизм основан на тепловом расширении биметаллической пластины, что исключает ложные срабатывания от кратковременных импульсов;
• Стандартная совместимость с популярными контактными аппаратами - позволяет легко заменить аналогичные устройства без переделки схемы;
• Простая регулировка - при необходимости можно заменить реле на аналог с другим токовым порогом (например, 8,5–11,5 А), так как модель имеет широкую настройку;
• Долгий срок службы - конструкция без движущихся электронных элементов снижает риск выхода из строя.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требуется три фазы для корректной работы;
• Не реагирует на короткие замыкания - для этого нужен автоматический выключатель или предохранитель;
• Чувствителен к окружающей температуре - если установлен рядом с источником тепла (например, мощным контактором), точность срабатывания может снижаться;
• Не подходит для частотных преобразователей - высокочастотные помехи нарушают работу теплового механизма;
• Требуется периодическая проверка - после нескольких срабатываний возможно изменение порога срабатывания, особенно при частых перегрузках.

Примеры использования

• Защита двигателя воздушного компрессора на заводе с напряжением 380 В;
• Контроль перегрузки насоса в системе водоснабжения;
• Обеспечение безопасности конвейерной ленты на пищевом производстве;
• Подключение в составе пускателя ПМА-100 для управления асинхронным двигателем 7,5 кВт.

Практические советы

• Выбирая реле РТТ-141 10.0А, убедитесь, что номинальный ток двигателя попадает в диапазон 8,5–11,5 А - именно этот интервал обеспечивается данным экземпляром;
• При установке на DIN-рейку следите, чтобы реле было закреплено плотно - люфт вызывает нагрев и повреждение контактов;
• Не используйте реле в местах с постоянными вибрациями - это может привести к самопроизвольному срабатыванию;
• Проверьте соответствие сечения проводов - слишком тонкий провод увеличивает сопротивление и создаёт ложную перегрузку;
• После аварийного отключения дайте реле остыть - повторное включение сразу после срабатывания может привести к преждевременному износу.
