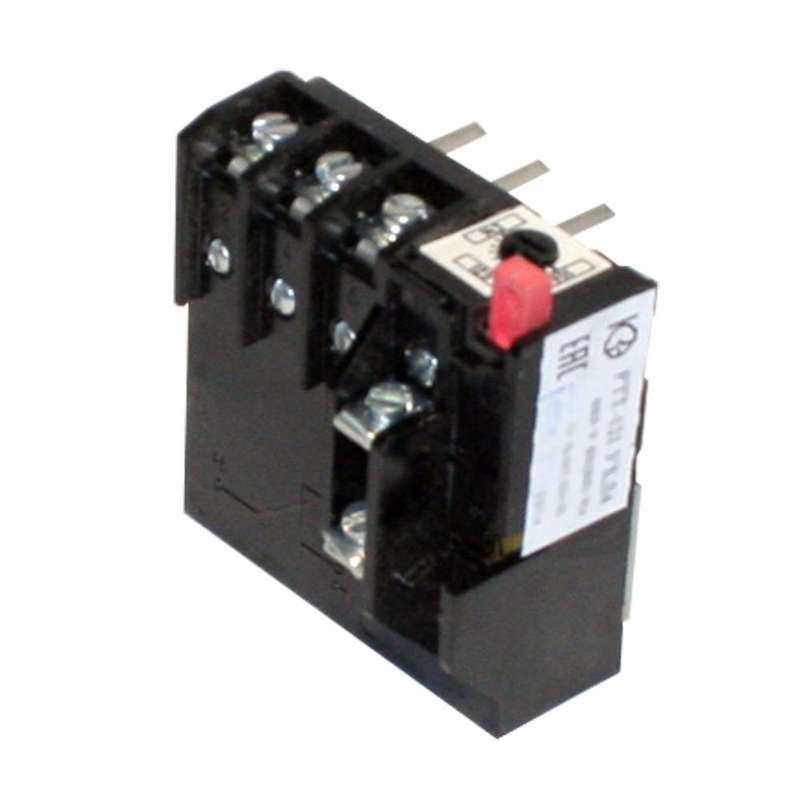

Реле электротепловое токовое РТТ-121 УХЛ4, 10,0А - 8,5-11,5 к ПМ12-040 1нз КашинЗЭА 140121000В010.000000

Реле электротепловое токовое РТТ-121 УХЛ4 10,0А от КЗЭА - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на промышленном оборудовании. Артикул 140121000в010.000000 соответствует модели с номинальным током 10 А.

Назначение и область применения

Реле электротепловое токовое РТТ-121 УХЛ4 10,0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Подходит для установки в схемы управления электроприводами, работающими в сетях переменного тока до 660 В (50/60 Гц) или постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах и других устройствах с электромоторами.

Технические характеристики

• Номинальный ток: 10 А - максимальный ток, при котором реле сохраняет работоспособность; регулируется в пределах 8,5–11,5 А (по маркировке на корпусе).
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Класс выпуска: 20 - время срабатывания при 7,2-кратной перегрузке составляет 10–20 секунд, что соответствует стандартному тепловому отклику для двигателей средней мощности.
• Максимальное рабочее напряжение: 660 В AC / 440 В DC - допустимые значения для основной цепи.
• Тип тока: переменный (AC) - работает в сетях 50/60 Гц, также совместим с цепями постоянного тока до 440 В.
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации срабатывания или отключения цепи управления.
• Способ присоединения: винтовое - провода закрепляются болтами, требуют качественного затягивания.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, с возможностью эксплуатации в помещениях с повышенной влажностью и запылённостью.
• Способ монтажа: встраиваемый - устанавливается в шкафы управления, крепится на DIN-рейку или специальную платформу (не имеет собственной базовой планки).

Совместимость и монтаж

Реле электротепловое токовое РТТ-121 УХЛ4 10,0А монтируется в распределительные щиты. Для подключения используются три входных и три выходных клеммы - все винтовые. Обязательно проверьте соответствие сечения проводов: рекомендовано использовать медные жилы 1,5–4 мм2. Контакты управления (1 НЗ) подключаются последовательно в цепь катушки контактора или в сигнал аварии. Монтаж выполняется только при отключенном питании. После установки проверьте надёжность зажимов - слабый контакт вызывает нагрев и ложное срабатывание.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-4-1. Конструкция исключает самопроизвольное срабатывание при вибрациях. Исполнение УХЛ4 гарантирует устойчивость к температурным колебаниям (-25C…+40C) и воздействию конденсата. Не предназначен для взрывоопасных зон.

Преимущества

• Высокая точность срабатывания благодаря классу 20 - минимизирует ложные отключения при кратковременных скачках тока.
• Стандартная форма и размеры - легко заменить аналогичными моделями в существующих схемах.
• Простая механическая конструкция - долгий срок службы при правильной эксплуатации.
• Индикация срабатывания через выступающий рычаг - позволяет визуально определить причину отключения без тестирования.

Ограничения применения

• Не применяется для защиты однофазных нагрузок - требуется только трёхфазная система.
• Не подходит для частотных преобразователей - высокочастотные помехи нарушают работу биметаллической системы.
• Не восстанавливается автоматически - после срабатывания необходимо вручную перевести рычаг в положение “сброс”.
• Чувствительно к окружающей температуре - при установке рядом с источниками тепла (например, трансформаторами) возможны ложные срабатывания.
• Не имеет функции регулировки тока срабатывания - выбирать модель нужно строго по расчётной нагрузке двигателя.

Примеры использования

• Защита двигателя насоса в системе водоснабжения (мощность ~4 кВт, ток около 9 А).
• Контроль перегрузки вентилятора на конвейере с частыми пусками.
• Автоматическое отключение станка при обрыве фазы в сети 380 В.
• В составе пускателя ПМ12-040 (соответствует указанному в артикуле сочетанию).

Практические советы

• Выбирая реле электротепловое токовое РТТ-121 УХЛ4 10,0А, убедитесь, что номинальный ток двигателя попадает в диапазон 8,5–11,5 А. Перегрузка выше этого порога снижает срок службы.
• При установке в шкаф с высокой температурой воздуха используйте дополнительное охлаждение или выберите модель с более высоким классом тока.
• Проверяйте состояние контактов каждые 6 месяцев - окисление увеличивает переходное сопротивление и может вызвать перегрев.
• Не заменяйте этот элемент на реле другого типа без учёта времени срабатывания - класс 20 специально подобран под типовые двигатели.
• Артикулы 140121000в010.000000 и ртт-121 10,0а 8,5-11,5 к пм12-040 1нз - это один и тот же продукт, различаются лишь формат записи.
