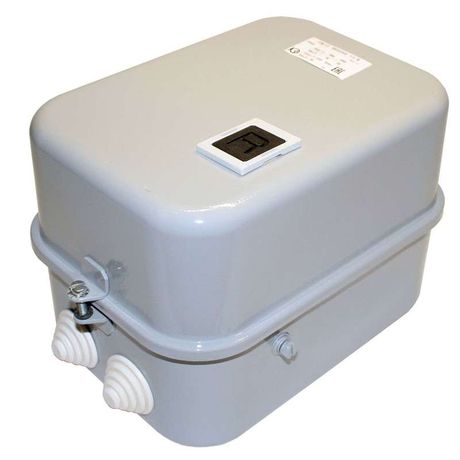

Пускатель электромагнитный ПМ12-040240 У3 В, 380В, (1з), РТТ-121, 34,0А - 050240102ВВ380000610 КашинЗЭА

Пускатель электромагнитный У3 В 380В однополюсный 34.0А с реле РТТ-121 - это устройство для дистанционного запуска, остановки и защиты электродвигателей от перегрузок и обрыва фаз. Произведён компанией КЗЭА, артикулы 050240102вв380000610 и пм12-040240. Подходит для стационарных систем управления с переменным током 50–60 Гц.

Назначение и область применения

Пускатель электромагнитный У3 В 380В однополюсный 34.0А с реле РТТ-121 используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает удалённое включение и выключение питания двигателя, а также защищает его от длительных перегрузок и обрыва одной из фаз. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ и других устройствах с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 40 А (при напряжении до 660 В)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Номинальная мощность: 18,5 кВт - максимальная мощность двигателя, который можно надёжно запустить и контролировать
• Климатическое исполнение: У3 - работает при температуре от −25 C до +55 C, допустима повышенная влажность, но без образования конденсата
• Степень защиты: IP40 - предохраняет от твердых частиц больше 1 мм, но не защищена от воды
• Тип пускателя: прямого пуска - не имеет функций регулирования скорости или мягкого старта
• Тепловое реле: да - встроено реле РТТ-121, реагирует на нагрев обмоток двигателя
• Количество контактов: 1 нормально закрытый (НЗ), 3 нормально открытых (НО); все контакты вспомогательные, для управления и сигнализации
• Способ монтажа: на монтажную плату - требует установки на жесткую поверхность с креплением болтами
• Подключение главной цепи: винтовые зажимы - подходят для проводов сечением до 16 мм2
• Подключение цепи управления: винтовые зажимы - совместим с медными проводами до 2,5 мм2
• Класс выпуска: класс 20 - тепловое реле отключает при перегрузке через 20 минут при токе 1,2×I_н
• Индикация: есть - наличие светодиода или механического указателя состояния включения/выключения

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В однополюсный 34.0А с реле РТТ-121 предназначен для установки исключительно на монтажную плату. Его нельзя крепить на DIN-рейку. Для правильной работы требуется минимум 50 мм свободного пространства вокруг корпуса для теплоотвода. Главные силовые контакты рассчитаны на ток до 40 А - не рекомендуется использовать для нагрузок выше 18,5 кВт. Соединения выполняются только винтовым способом; использование клеммных колец снижает риск ослабления контакта. Перед первым включением проверьте затяжку винтов - они должны быть плотно закручены, но без усилия, чтобы не повредить резьбу.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Тепловое реле РТТ-121 обеспечивает защиту согласно ГОСТ 17703. Отсутствие защиты от брызг и пыли (IP40) делает применение в условиях высокой запылённости или сырости опасным - необходимо помещать аппарат в электрошкаф с защитой IP54 и выше.

Преимущества

• Встроенное тепловое реле РТТ-121 исключает необходимость внешней защиты - экономит место и время при сборке
• Высокий класс срабатывания (класс 20) позволяет работать с двигателями, имеющими длительные пусковые токи
• Чёткая индикация состояния упрощает диагностику и обслуживание
• Винтовые соединения обеспечивают надёжный контакт даже при вибрациях
• Совместим с сетями 50 и 60 Гц - подходит как для России, так и для импортного оборудования

Ограничения применения

• Не применяется для реверса - для этого нужен двуполюсный пускатель или два однополюсных с блокировкой
• Не подходит для частотного регулирования или мягких пусков - только прямое включение
• IP40 не защищает от влаги - запрещено использование вне герметичных шкафов
• Монтаж только на плату - невозможно установить на стандартную DIN-рейку
• Максимальная рабочая температура - 55 C; при более высокой температуре окружающей среды возможны ложные срабатывания реле
• Не предназначен для частых включений (более 60 раз в час) - быстрый износ контактов

Примеры использования

• Автоматическая система подачи воды - насос 18,5 кВт с защитой от сухого хода
• Ленточный конвейер на пищевом производстве - запуск/остановка по сигналу PLC
• Вентиляционная установка в цеху - управление по графику с терморегулятором
• Шлифовальный станок - пуск после подготовки оператором, с аварийной остановкой при перегреве

Практические советы

• Выбирая пускатель электромагнитный У3 В 380В однополюсный 34.0А с реле РТТ-121, убедитесь, что ваш двигатель не превышает 18,5 кВт - иначе реле будет постоянно срабатывать
• Проверьте соответствие напряжения катушки (380 В AC) - неверное питание вызывает отказ или перегрев
• Для долгой службы используйте ограничители перенапряжений (ОПН) параллельно катушке - особенно если рядом установлены частотники или сварочные аппараты
• При монтаже на плату соблюдайте расстояние между соседними аппаратами - минимум 20 мм для лучшего охлаждения
• Регулярно осматривайте винтовые контакты - окисление и ослабление приводят к перегреву и выходу из строя
• Если нужна защита от пыли и влаги - поместите весь пускатель внутрь шкафа с IP54+ и продуваемой вентиляцией
