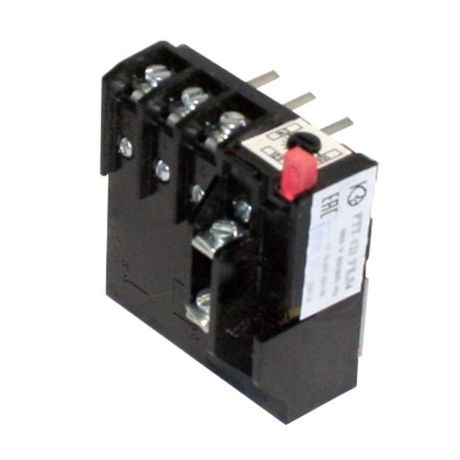

Реле электротепловое токовое РТТ-121 УХЛ4 125А - РТТ 121 12,5А 10,6-14,3 к ПМ12-040 1нз КашинЗЭА 140121000В012.500000

Реле электротепловое токовое РТТ-121 УХЛ4 12,5А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими климатическими условиями. Бренд КЗЭА и артикул 140121000в012.500000 указывают на серийное производство в Кашине.

Назначение и область применения

Реле электротепловое токовое РТТ-121 УХЛ4 12,5А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные режимы - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах и других промышленных объектах.

Технические характеристики

• Номинальный ток: 12,5 А - максимальный ток, при котором реле не срабатывает в нормальном режиме;
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности и запылённости;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации срабатывания или отключения цепи управления;
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд; определяет скорость реакции на перегрузку;
• Тип присоединения: винтовое - надёжное механическое соединение проводов без необходимости специальных инструментов;
• Способ монтажа: встраиваемый - устанавливается внутрь панели управления или контактного аппарата, не требует внешнего корпуса.

Совместимость и монтаж

Реле электротепловое токовое РТТ-121 УХЛ4 12,5А совместимо с магнитными пускателями серии ПМ12-040, что указано в артикуле ртт 121 12,5а 10,6–14,3 к пм12-040 1нз. Для монтажа требуется свободное место внутри щита - устройство крепится на DIN-рейку через встроенные крепления. Соединение с силовой цепью выполняется винтовыми зажимами: затяжка должна быть достаточной, чтобы исключить нагрев, но без перекручивания провода. Перед подключением проверьте соответствие сечения проводов рекомендациям производителя - обычно 1,5–4 мм2.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 18011-80. Обеспечивает безопасную работу в условиях взрывоопасных сред, где допускаются устройства класса УХЛ4. Отключение происходит за счёт теплового расширения биметаллической пластины - без искрообразования, что снижает риск воспламенения.

Преимущества

• Высокая надёжность в условиях колебаний температуры и влажности благодаря исполнению УХЛ4;
• Автоматическая защита от обрыва фазы - предотвращает перегрев и выход из строя двигателя;
• Простая настройка: регулировка тока срабатывания осуществляется в диапазоне 10,6–14,3 А, что покрывает широкий спектр нагрузок;
• Интеграция в существующие системы управления без доработки схемы - особенно удобно при модернизации оборудования;
• Отсутствие потребления энергии в состоянии покоя - работает только при перегрузке.

Ограничения применения

• Не предназначен для защиты двигателей с высоким пусковым током более чем в 7 раз от номинального - возможны ложные срабатывания при запуске;
• Не реагирует на короткие замыкания - необходимо использовать дополнительно автоматические выключатели или предохранители;
• Не применяется в сетях с частотой выше 60 Гц или напряжением свыше 660 В переменного тока;
• Требует периодического осмотра: грязь, окисление контактов или повреждение биметаллической пластины снижают точность срабатывания.

Примеры использования

• Защита насосов в водопроводных станциях - предотвращает перегрев при заклинивании крыльчатки;
• Контроль работы вентиляторов на производстве - отключает питание при обрыве фазы;
• Управление конвейерными линиями в пищевой промышленности - обеспечивает бесперебойную работу при изменении нагрузки;
• Стационарные станки с ЧПУ - защищают двигатель от перегрузки при резке твёрдых материалов.

Практические советы

• Выбирайте реле РТТ-121 УХЛ4 12,5А только тогда, когда ток двигателя находится в диапазоне 10,6–14,3 А - иначе используйте другую модель;
• Проверяйте правильность подключения фаз: неверная коммутация может привести к некорректному срабатыванию;
• После срабатывания реле необходимо вручную вернуть рычаг в положение “готов” - автоматический возврат отсутствует;
• При использовании в холодных помещениях (ниже −20 C) перед первым запуском дайте устройству прогреться до рабочей температуры;
• Не устанавливайте рядом с источниками сильного тепла - это сместит порог срабатывания.
