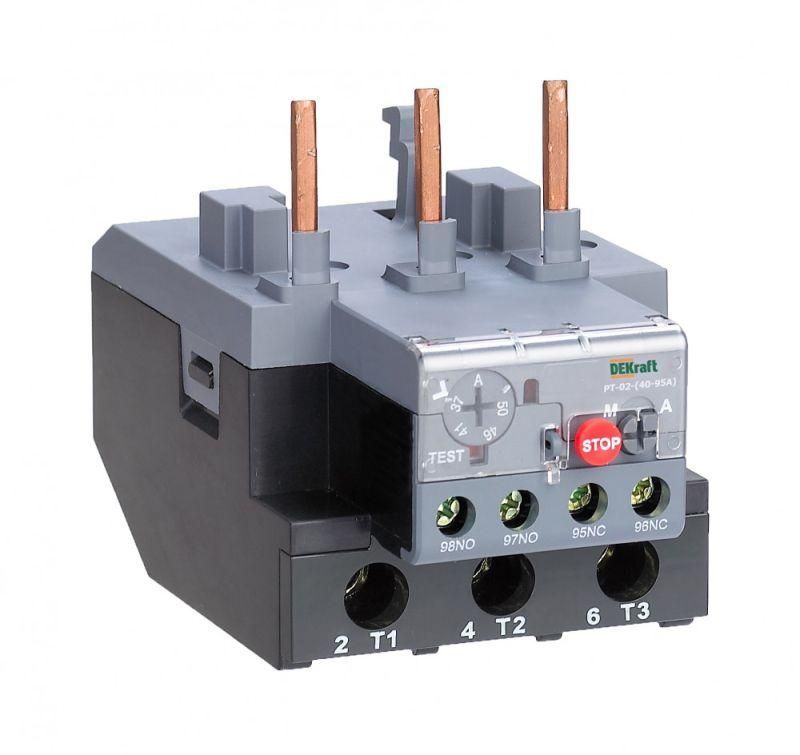

Реле тепловое для контакторов 40А-95А 9.0А-13.0А РТ-02 | 23172DEK DEKraft APC

Реле тепловое для контакторов 40А-95А 9.0А-13.0А от DEKraft (арт. 23172dek) - устройство для защиты электродвигателей от перегрузки и аварийных режимов работы. Подключается к контактным аппаратам серии КМ-102 и совместимо с другими аналогичными моделями.

Назначение и область применения

Реле тепловое для контакторов 40А-95А 9.0А-13.0А защищает электродвигатели от повреждений из-за:

• перегрузки по току;
• асимметрии напряжения между фазами;
• затянутого запуска;
• заклинивания ротора.

Используется в системах управления двигателями мощностью до 95 А, где требуется надёжная термическая защита. Применяется на станках, насосах, компрессорах, конвейерах и другом промышленном оборудовании.

Технические характеристики

• Номинальный ток: 13 А - максимальный рабочий ток, при котором реле сохраняет работоспособность.
• Диапазон регулировки тока: 9,0–13,0 А - можно установить порог срабатывания в этом интервале под конкретную нагрузку.
• Число полюсов: 3 - обеспечивает контроль всех трёх фаз питания двигателя.
• Контакты: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - используются для сигнализации и управления цепями защиты.
• Класс расцепления: 10 - время срабатывания при перегрузке 7,2×I_н составляет 4–10 секунд; оптимально для двигателей с высоким пусковым током.
• Подключение: винтовое - надёжное и проверенное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: непосредственное крепление или обособленное размещение - позволяет устанавливать рядом с контактором или отдельно в щите.

Совместимость и монтаж

Реле тепловое для контакторов 40А-95А 9.0А-13.0А (23172dek) рассчитано для установки на контакторы серии КМ-102 от DEKraft. Также совместимо с аналогичными контактными аппаратами других производителей, если они имеют стандартизованный крепёжный шток. Для монтажа используйте только рекомендованную модель контактора или проверьте соответствие габаритов и типа крепления. Установка возможна как на DIN-рейку, так и на поверхность - зависит от выбранного способа размещения.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет класс защиты, обеспечивающий работу в условиях повышенной влажности и пыли. Класс расцепления 10 гарантирует безопасное отключение при длительных перегрузках без ложных срабатываний во время пуска двигателя.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют выбрать подходящую стратегию восстановления после срабатывания.
• Высокая точность регулировки тока в диапазоне 9–13 А снижает риск недостаточной или избыточной защиты.
• Универсальная совместимость с контактными аппаратами разных брендов увеличивает гибкость проектирования.
• Жесткая механическая конструкция обеспечивает долговечность даже в условиях вибраций и частых включений.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - работает только с переменным током.
• Не заменяет устройства защиты от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей.
• Не следует использовать при температуре окружающей среды ниже –25 C или выше +60 C - выход за пределы допустимого диапазона влияет на точность срабатывания.
• Не рекомендуется применять в местах с постоянным воздействием масла, химикатов или агрессивных паров - материал корпуса не предназначен для таких условий.

Примеры использования

• Защита асинхронного двигателя 5,5 кВт на конвейере с током потребления около 11 А.
• Контроль нагрева насосной группы в системе водоснабжения при колебаниях нагрузки.
• Обеспечение безопасности вентиляционных установок с частыми пусками и остановками.

Практические советы

• Перед установкой обязательно проверьте соответствие тока нагрузки диапазону 9–13 А - если ток выше 13 А, выбирайте другое реле.
• Настройку тока срабатывания выполняйте при отключенном питании - используйте регулировочный винт на лицевой панели.
• При использовании режима автоматического повторного включения учтите, что реле вернётся в рабочее состояние через 2–5 минут после остывания - не игнорируйте сигналы срабатывания.
• Проверяйте плотность зажима винтов каждые 6 месяцев - ослабление контакта вызывает перегрев и ложные срабатывания.
• Если реле установлено отдельно от контактора, убедитесь, что провода между ними не превышают 5 метров - длинные участки могут исказить показания.
