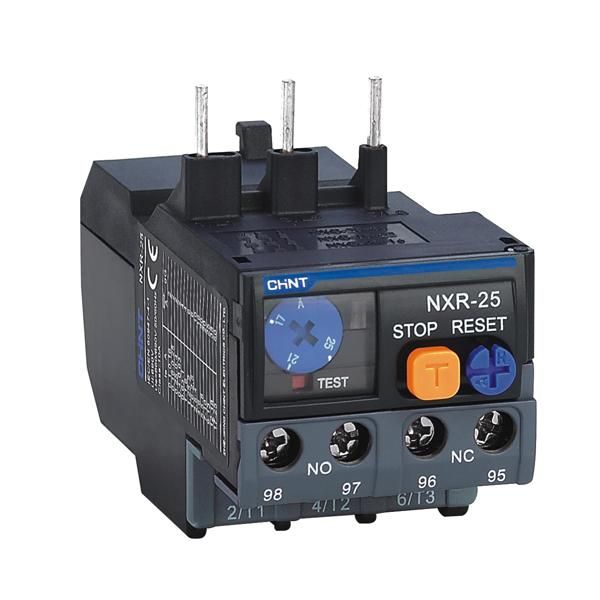

Реле тепловое NXR-25 9-13A (R) | 837117 CHINT

Реле тепловое NXR-25 9-13A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током в пределах 9–13 А, обеспечивает автоматический и ручной сброс, совместимо с контактными аппаратами и монтируется непосредственно на DIN-рейку или корпус оборудования.

Назначение и область применения

Реле тепловое NXR-25 9-13A (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 9–13 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1 для защиты двигателей средней мощности;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют передавать сигналы в цепи управления и сигнализации;
• Тип подключения: винтовые зажимы - надёжное и простое соединение проводов без необходимости специальных инструментов;
• Функция перезапуска: есть - после срабатывания можно вручную или автоматически вернуть реле в рабочий режим;
• Способ монтажа: непосредственное крепление - устанавливается прямо на поверхность или DIN-рейку без дополнительных адаптеров.

Совместимость и монтаж

Реле тепловое NXR-25 9-13A (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартизированный крепёж. Монтаж выполняется путём фиксации на плоской поверхности или штанге DIN-рейки шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что ток нагрузки попадает в диапазон 9–13 А - выход за эти границы снижает точность защиты.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1. Конструкция исключает самопроизвольное срабатывание при колебаниях температуры окружающей среды благодаря встроенной термокомпенсации. Контакты рассчитаны на коммутационную износостойкость в соответствии с классом AC-15.

Преимущества

• Индикация срабатывания - визуальный индикатор показывает причину отключения (перегрузка или обрыв фазы);
• Автоматический и ручной сброс - гибкий контроль восстановления работы после аварии;
• Стабильная работа при изменении температуры - внутренняя компенсация исключает ложные срабатывания;
• Высокая механическая прочность - корпус выдерживает вибрации и удары в условиях производства;
• Простота обслуживания - доступ к контактам и настройкам без демонтажа устройства.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не следует использовать при температуре ниже –25 C или выше +60 C - возможна потеря точности срабатывания;
• Запрещена установка рядом с источниками сильного тепла (печи, нагреватели) - влияет на работу биметаллической системы;
• Не рекомендуется применять в цепях с частыми пусками (более 6 раз в час) - это сокращает срок службы биметаллических элементов.

Примеры использования

• Защита асинхронного двигателя насоса воды в системе водоснабжения с током потребления 11 А;
• Контроль перегрузки вентилятора охлаждения в промышленном холодильном оборудовании;
• Обеспечение безопасности конвейера на пищевом производстве с током 10,5 А;
• Подключение в составе пускателя с контактором NXC-25 для комплексной защиты электромотора.

Практические советы

• Перед установкой проверьте реальный ток двигателя - он должен находиться внутри диапазона 9–13 А; если ток меньше 9 А или больше 13 А - выберите другую модель NXR-25;
• Настройку тока срабатывания выполняйте только при отключенном питании - используйте регулировочный винт на лицевой панели;
• После срабатывания дождитесь остывания биметаллических пластин (обычно 2–5 минут), прежде чем выполнять сброс - иначе возможно повторное срабатывание;
• Проверяйте состояние контактов каждые 6 месяцев - особенно в условиях запылённости или повышенной влажности;
• Для удобства диагностики подключите индикаторные лампы к NC-контактам - они покажут момент отключения.
